LVDS į EDP keitiklio plokštė pramoniniams LCD ekranams

Daugelis pramoninių įrenginių ir toliau naudoja patikimus LVDS grafikos valdiklius, o naujesniuose skystųjų kristalų skyduose vis dažniau naudojama integruotoji DisplayPort (eDP) sąsaja. Visos valdymo platformos keitimas dažnai yra brangus ir atima daug laiko. TheLVDS į EDP keitiklio plokštė pramoniniams LCD ekranamsSKY-TDM suteikia efektyvų perkėlimo sprendimą, konvertuojant standartinius LVDS vaizdo signalus į eDP išvestį, leidžiantį OEM gamintojams integruoti modernius LCD skydelius neperplanuojant esamos aparatinės įrangos architektūros.

Ši kompaktiška keitiklio plokštė, sukurta specialiai pramoninėms reikmėms, užtikrina stabilų signalo perdavimą, puikų suderinamumą ir ilgalaikį automatikos įrangos, medicinos prietaisų, transporto sistemų, įterptųjų kompiuterių ir išmaniųjų terminalų patikimumą.

Modernizuokite esamą aparatinę įrangą nekeisdami valdiklio

Daugelis pramoninių gaminių eksploatuojami 10–15 metų, o LCD technologija vystosi daug greičiau. Kadangi LVDS plokštės tampa vis mažiau prieinamos, o eDP ekranai tampa pramonės standartu, gamintojai susiduria su vis didesniais tiekimo iššūkiais.

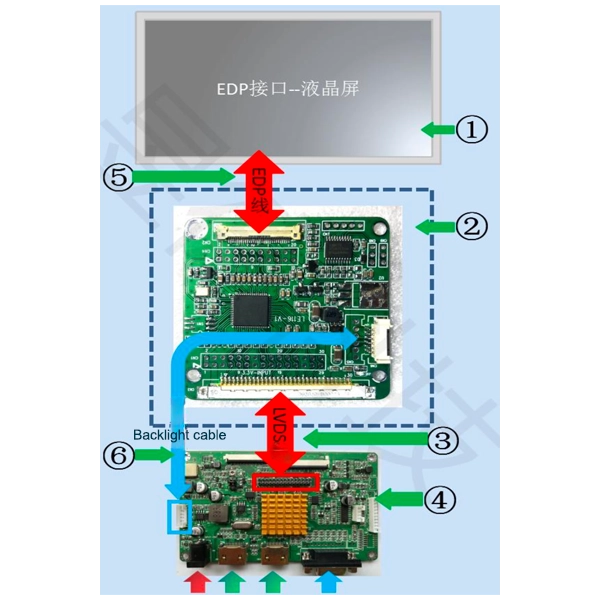

Užuot perkūrusi visą integruotą platformą, SKY-TDM keitiklio plokštė veikia kaip išmanusis sąsajos tiltas tarp jūsų esamo LVDS valdiklio ir naujausių eDP LCD modulių.

Šis metodas žymiai sumažina inžinerines išlaidas, sutrumpina kūrimo ciklus ir apsaugo esamas investicijas į aparatinę įrangą.

Nesvarbu, ar atnaujinate pramoninę įrangą, ar kuriate naują produktą aplink esamą procesoriaus platformą, ši keitiklio plokštė yra patikimas ir keičiamo dydžio ekrano sprendimas.

Sukurtas pramoniniam patikimumui

Industrial environments demand far more from a converter board than simple signal conversion. Siekiant užtikrinti patikimą ilgalaikį veikimą, kiekviena keitiklio plokštė yra pagaminta iš pramoninio lygio elektroninių komponentų ir turi optimizuotą PCB (spausdintinės plokštės) išdėstymą.

Inžinerijos akcentai:

- Stabilus LVDS diferencinio signalo priėmimas

- Didelės spartos eDP signalo išvesties perdavimas

- Optimizuotas varžos suderinimas

- Mažo EMI (elektromagnetinių trukdžių) dizainas

- Patikima galios seka

- Pramoninio lygio temperatūros vardiniai komponentai

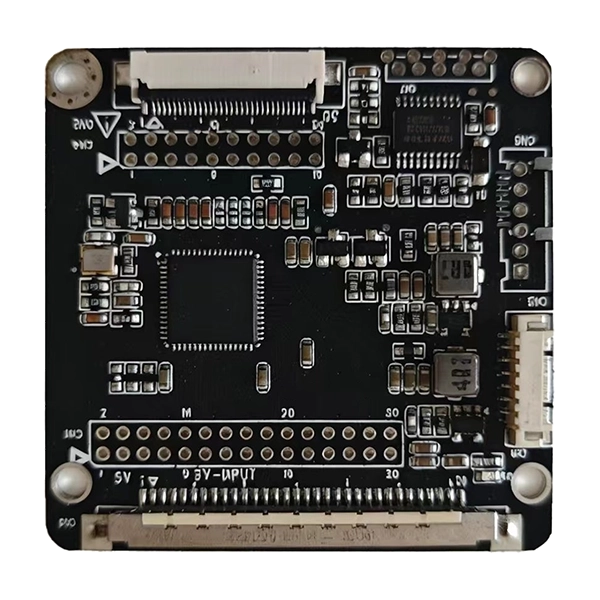

- Kompaktiška PCB konstrukcija (išmatavimai tik 50 × 50 mm)

- Mažas energijos suvartojimas

- Puikus ilgalaikis stabilumas

Šios funkcijos padeda išlaikyti puikią vaizdo kokybę nepertraukiamo veikimo metu ir sumažina tokias problemas kaip ekrano mirgėjimas, signalo praradimas ar sinchronizavimo sutrikimai.

Lankstus LCD suderinamumas

Skirtingi skystųjų kristalų ekranų gamintojai dažnai turi skirtingus laiko parametrus, jungčių kontaktus ir inicijavimo reikalavimus. Užuot siūlę tik fiksuotus standartinius sprendimus, glaudžiai bendradarbiaujame su klientais, kad galėtume teikti profesionalią inžinerinę pagalbą, skirtą pritaikytam LCD suderinamumui.

Palaikomos tinkinimo paslaugos apima: skyros konfigūraciją, LCD laiko optimizavimą, eDP skydelio parametrų reguliavimą, EDID (išplėstinių ekrano identifikavimo duomenų) programavimą, programinės įrangos pritaikymą, foninio apšvietimo valdymo optimizavimą, jungčių pritaikymą, kabelio pritaikymą ir mechaninio integravimo pagalbą.

Dėl šio didelio lankstumo OĮG klientai gali lengvai integruoti įvairių plokščių gamintojų ekranus su minimaliomis techninės įrangos perdarymo išlaidomis.

Tipiški taikymo scenarijai

Pramoninių LCD ekranų LVDS į EDP keitiklio plokštė yra plačiai integruota į įvairias sritis, įskaitant: pramoninės automatikos HMI, CNC mašinų sąsajas, įterptuosius pramoninius asmeninius kompiuterius, medicininės diagnostikos įrangą, laboratorinius prietaisus, geležinkelių valdymo sistemas, skaitmeninių ženklų valdiklius, savitarnos kioskus, išmaniąją gamybos įrangą, išmaniąsias transporto sistemas, pramoninės regos sistemas ir nešiojamąją bandymo įrangą.

Dėl kompaktiško ploto jis ypač tinka naudoti, kai montavimo vieta yra ribota.

Techninės specifikacijos

FI-XB30S LVDS įvesties sąsaja

JST 2x15 kontaktų LVDS įvesties sąsaja

FFC-30Pin-0,5 mm žingsnio eDP išvesties sąsaja

JST 2x10 kontaktų eDP išvesties sąsaja

CVILUX 6 kontaktų 2,0 mm foninio apšvietimo sąsaja

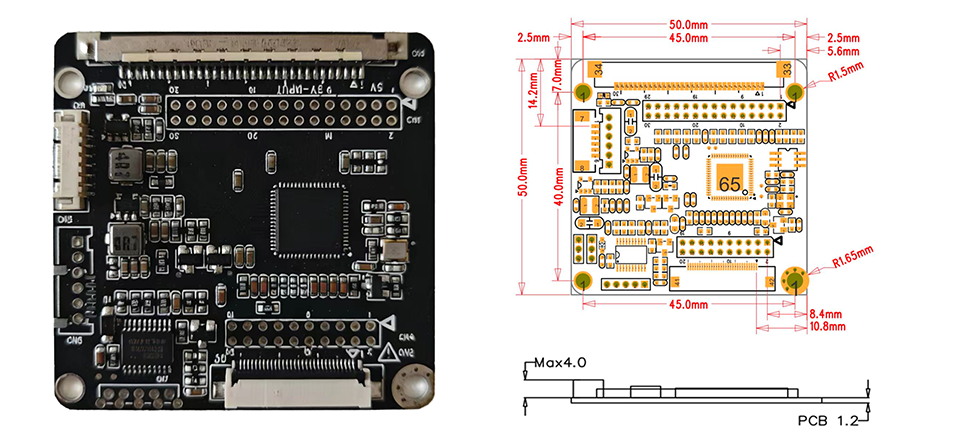

Matmenys

Kodėl verta atnaujinti LVDS į eDP LCD skydelius?

Ekrano pramonė nuolat pereina nuo LVDS prie eDP (įterptųjų DisplayPort) sąsajų. Štai kodėl OĮG gamintojai keičiasi:

Didesnis pralaidumas:eDP palaiko didesnę skiriamąją gebą ir atnaujinimo dažnį, palyginti su LVDS, todėl įgalinami 4K ir didelio kadrų dažnio ekranai, kurių LVDS negali apdoroti.

Mažiau kabelių:eDP naudoja mažiau signalo linijų nei LVDS, todėl sumažėja vidinio kabelio nukreipimo sudėtingumas ir pagerėja EMI našumas.

Mažesnis energijos suvartojimas:eDP veikia esant žemesnei įtampai ir apima energiją taupančias funkcijas, todėl ji idealiai tinka baterijomis maitinamai ir energiją taupančiai įrangai.

Geresnė vaizdo kokybė:eDP palaiko didesnį spalvų gylį ir pažangias vaizdo apdorojimo funkcijas, pvz., skydelio savaiminį atsinaujinimą ir kintamą atnaujinimo dažnį.

Būsimas skydelio prieinamumas:Skystųjų kristalų ekranų gamintojai vis dažniau atsisako LVDS plokščių ir naudojasi eDP. Atnaujinimas dabar užtikrina ilgalaikį skydų tiekimą nepasikliaujant nebegaminamais LVDS modeliais.

Supaprastinta integracija:eDP naudoja standartines jungtis ir paprastesnius kabelius, todėl sutrumpėja surinkimo laikas ir galimas prijungimo klaidas.

Pramoninės įrangos gamintojams perėjimas prie eDP plokščių per mūsų keitiklių plokštę suteikia praktišką kelią į modernią ekrano technologiją nekeičiant esamų valdiklių.

Bendrieji migracijos scenarijai

1 scenarijus: senas valdiklis su eDP skydelio atnaujinimu

Jūsų esamas valdiklis veikia puikiai, bet išveda tik LVDS. Originalus LVDS skydelis nutraukiamas ir galimi tik eDP pakaitalai. Įdiekite mūsų keitiklio plokštę tarp LVDS valdiklio ir naujojo eDP skydelio --- nereikia keisti pagrindinio valdiklio programinės įrangos.

2 scenarijus: naujo produkto kūrimas naudojant esamą procesoriaus platformą

Jūsų procesoriaus platforma palaiko LVDS išvestį, bet idealus skystųjų kristalų skydelis jūsų naujajam gaminiui naudoja eDP. Užuot perdarę visą pagrindinę plokštę, naudokite mūsų keitiklio plokštę, kad užpildytumėte sąsajos spragą ir paspartintumėte pateikimą į rinką.

3 scenarijus: kelių šaltinių grupės pirkimas

Norėdami sumažinti tiekimo grandinės riziką, turite kvalifikuoti kelis LCD ekranų tiekėjus – vieni siūlo LVDS, kiti eDP. Naudodami mūsų keitiklio plokštę galite standartizuoti vieną valdiklio išvestį (LVDS), lanksčiai įsigydami bet kurį sąsajos skydelį.

4 scenarijus: įdiegtos įrangos atnaujinimas vietoje

Jūsų įdiegtoje įrangos bazėje naudojamos LVDS plokštės, kurias sunku gauti. Mūsų keitiklių plokštė leidžia techninės priežiūros komandoms pakeisti sugedusias LVDS plokštes turimomis eDP plokštėmis atliekant techninę priežiūrą, pratęsiant įrangos eksploatavimo laiką be brangių valdiklio atnaujinimų.

Kodėl verta rinktis JAV?

Tinkamo tiekėjo pasirinkimas yra toks pat svarbus kaip ir tinkamos techninės įrangos pasirinkimas. Skirtingai nuo platintojų, kurie tiesiog pristato standartines plokštes, SKY-TDM užtikrina visišką inžinerinį bendradarbiavimą viso projekto metu.

Mūsų pagrindiniai privalumai

- Profesionalus jutiklinio ekrano gamintojas

- Didelė patirtis pramoninių ekranų integravimo srityje

- Individualizuotos programinės įrangos kūrimas

- Individualių kabelių projektavimo paslaugos

- LCD suderinamumo testavimas

- ISO 9001Kokybės vadybos sistemos sertifikavimas

- ISO 13485Medicinos prietaisų kokybės valdymo sistemos sertifikavimas

- IATF 16949Automobilių kokybės vadybos sistemos sertifikavimas

- Greitas prototipų kūrimas

- Stabilus ilgalaikis tiekimas

- Visapusiška techninė pagalba prieš ir po gamybos

Mūsų inžinierių komanda glaudžiai bendradarbiauja su OĮG klientais, kad sumažintų plėtros riziką ir paspartintų produkto pateikimą į rinką.

DUK

1 klausimas: Ar LVDS į EDP keitiklio plokštė pramoniniams LCD ekranams gali palaikyti bet kurį eDP LCD skydelį?

A: Dauguma pramoninių eDP LCD gali būti palaikomi sukonfigūravus programinę įrangą. Suderinamumui įvertinti rekomenduojame pateikti LCD modelio numerį.

2 klausimas: ar galima pritaikyti programinę įrangą?

A: Taip. Laiko parametrus, skiriamąją gebą, EDID informaciją ir inicijavimo sekas galima pritaikyti.

3 klausimas: ar galite pateikti atitinkamus laidus?

A: Visiškai. Gaminame nestandartinius LVDS kabelius, eDP kabelius, FFC/FPC kabelius ir sukomplektuotus laidus.

4 klausimas: ar galite padėti pereiti nuo pasenusio LVDS ekrano?

A: Taip. Tai viena iš labiausiai paplitusių šios keitiklio plokštės programų. Galime rekomenduoti suderinamus pakaitinius LCD ir atitinkamai sukonfigūruoti keitiklį.

5 klausimas: ar keitiklis tinka nuolatiniam pramoniniam darbui?

A: Taip. Plokštė sukurta naudojant pramoninio lygio komponentus, skirtus ilgalaikiam, nenutrūkstamam darbui.

6 klausimas: ar palaikote nedidelius prototipų užsakymus?

A: Taip. Inžineriniai pavyzdžiai yra prieinami prieš masinę gamybą.

7 klausimas: kiek laiko yra produkto prieinamumas?

A: Pramoniniai projektai dažnai reikalauja ilgų gaminių gyvavimo ciklų. Mes palaikome ilgalaikį tiekimo ir gyvavimo ciklo valdymą OĮG klientams.

8 klausimas: ar plokštė palaiko ir vieno kanalo, ir dviejų kanalų LVDS įvestį?

A: Taip. Plokštė palaiko tiek vieno kanalo (1 juostos), tiek dviejų kanalų (2 juostų) LVDS įvesties konfigūracijas. Tinkama konfigūracija nustatoma programinės įrangos tinkinimo metu, atsižvelgiant į konkrečius valdiklio ir skydelio reikalavimus.

9 klausimas: kokią maksimalią skiriamąją gebą palaiko ši keitiklio plokštė?

A: Valdyba palaiko rezoliucijas iki1920 × 1080 @ 60 Hzvieno kanalo LVDS įėjimui ir iki2560 × 1440 @ 60 Hzdviejų kanalų LVDS įvestis, atsižvelgiant į skydelio specifikacijas ir kabelio kokybę. Dėl didesnės raiškos plokščių susisiekite su mūsų inžinierių komanda, kad įvertintų suderinamumą.
