LVDS į TTL signalo konvertavimo lentą

Pramoniniams skystųjų kristalų ekranams toliau tobulėjant, daugeliui įterptųjų sistemų reikia patikimo signalo konvertavimo tarp skirtingų ekrano sąsajų. SKY-TDMLVDS į TTL signalo konvertavimo lentąyra profesionalus sprendimas inžinieriams, kuriems reikia valdyti TTL/RGB TFT LCD plokštes per LVDS išvestis, išlaikant puikią vaizdo kokybę ir sistemos stabilumą, kartu mažinant bendras išlaidas.

Sukurta specialiai pramoninei aplinkai, šioje keitiklio plokštėje integruotas didelio efektyvumo maitinimo valdymas, optimizuotas PCB išdėstymas ir pramoninio lygio komponentai, užtikrinantys stabilų veikimą sudėtingomis sąlygomis. Palyginti su vartotojams skirtomis alternatyvomis, jis pasižymi puikiu EMC (elektromagnetinio suderinamumo) našumu, mažesne EMI (elektromagnetinių trukdžių) emisija, ilgesne eksploatavimo trukme ir geresniu suderinamumu su pramoniniais LCD moduliais.

Nesvarbu, ar integruojamas naujas LCD į esamą įrangą, ar atnaujinamas senas sistemas, ši plokštė efektyviai sutrumpina kūrimo laiką ir supaprastina sistemos integravimą.

Sukurta ilgalaikiam pramoniniam patikimumui

Skirtingai nuo standartinių kūrimo plokščių, ši LVDS į TTL signalo konvertavimo plokštė buvo optimizuota nuolatiniam darbui pramoninėje aplinkoje.

Jame yra:

- Pramoninio lygio PCB dizainas

- Stabili LVDS įvesties architektūra

- TTL/RGB 50 kontaktų LCD išvestis

- Mažo triukšmo maitinimo bloko dizainas

- Didelio efektyvumo LED foninio apšvietimo tvarkyklė

- Reguliuojama VCOM įtampa

- Puikus EMC veikimas

- Mažas energijos suvartojimas

- Didelės spartos signalo vientisumas

- Ilgo gyvavimo ciklo komponentai

Dėl kompaktiškos mechaninės konstrukcijos jis taip pat tinka įterptiesiems gaminiams, kur montavimo vieta yra ribota.

Pagrindinės savybės

Pramoninio lygio signalo stabilumas

Kruopščiai optimizuotas diferencialinis maršrutas sumažina signalo iškraipymą ir užtikrina stabilų vaizdo perdavimą.

Puikus EMC našumas

PCB išdėstymas ir galios dizainas sumažina elektromagnetinius trukdžius, todėl pramoninės įrangos sertifikavimas yra lengvesnis.

Aukštas suderinamumas

Palaiko platų pramoninių TFT LCD plokščių asortimentą naudojant TTL/RGB 50 kontaktų sąsajas.

Efektyvus energijos valdymas

Integruota didelio efektyvumo maitinimo grandinė sumažina šilumos gamybą ir pagerina bendrą patikimumą.

Reguliuojama VCOM grandinė

Leidžia inžinieriams tiksliai sureguliuoti skirtingų LCD skydelių ekrano veikimą.

Stabili LED foninio apšvietimo tvarkyklė

Užtikrina pastovų ryškumą ir puikų ilgalaikį stabilumą.

Lengvas sistemos integravimas

Standartinės jungtys supaprastina montavimą ir sutrumpina gaminio kūrimo ciklus.

Tipinės specifikacijos

TTL FFC 50 PIN T-CON sąsaja

HRS DF14-20/DF19-20 LVDS sąsaja

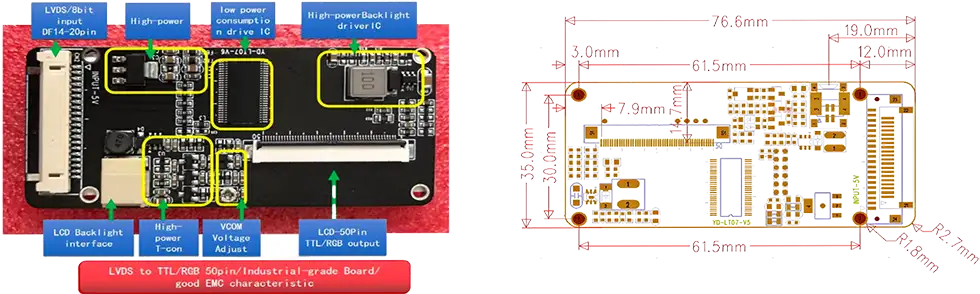

Matmenys

Programos

Ši lenta pritaikyta pramoninėms reikmėms ir puikiai tinka reiklioms pramonės aplinkoms, tokioms kaip pramoniniai HMI, pramoninė įranga, loterijų aparatai ir medicinos prietaisai.

Šiuo metu šis gaminys palaiko specifinius sąsajos signalus. Jei jums reikia skirtingų sąsajos signalų, pateikite LCD sąsajos specifikacijas ir mes atitinkamai pakeisime plokštę, kad atitiktų jūsų poreikius.

Kada naudoti šią plokštę, palyginti su tiesioginiu LVDS skydo ryšiu

Kada jums reikia šios konversijos lentos?

Dauguma pramoninių LCD plokščių šiandien naudoja LVDS arba eDP sąsajas. Tačiau daugeliui senų įrangos konstrukcijų ir tam tikrų specializuotų ekrano modulių vis dar reikalingi TTL/RGB (lygiagrečiai RGB) signalai. Štai kada jums reikia šios lentos:

Naudokite šią lentą, jei:

- Jūsų sistema išveda LVDS signalus, bet LCD skydelyje reikalingas TTL/RGB įvestis

- Turite seną ekrano skydelį su 50 kontaktų TTL sąsaja

- Jūs atnaujinate sistemą, bet išlaikote esamą TTL skydelį

- Turite išbandyti arba patvirtinti TTL plokštes naudodami LVDS signalo šaltinius

Tiesioginio LVDS ryšio pakanka, jei:

- Tiek jūsų šaltinis, tiek skydelis naudoja LVDS (nereikia konvertuoti)

- Jūsų skydelyje yra eDP arba HDMI įvestis

– Kuriate naują sistemą su moderniomis sąsajų plokštėmis

Ši plokštė yra specialiai sukurta konversijos scenarijui, kad inžinieriai galėtų pakartotinai naudoti esamas TTL plokštes su naujesniais pramoniniais kompiuteriais arba įterptaisiais valdikliais.

Inžineriniai privalumai

Mes sprendžiame realaus pasaulio iššūkius, su kuriais OĮG klientai susiduria integruodami LCD. Palaikydami konvertavimą tarp įvairių LVDS išvesties šaltinių ir konkrečių 50 kontaktų TTL LCD skydų, nebereikia pertvarkyti sistemos. Plokštė turi nepriklausomą maitinimo architektūrą, kuri sumažina įtampos svyravimus, kad padidintų bendrą gaminio stabilumą, o pramoninio lygio PCB maršrutizavimas žymiai pagerina EMC veikimą ir sumažina sistemos trikdžius. Be to, siūlome visapusišką pritaikymą; tiesiog pateikite savo reikalavimus dėl sąsajos apibrėžimų, jungčių tipų ir montavimo angų padėties, o mes pateiksime visą dizainą, kuris puikiai atitiks jūsų įrangą.

Kodėl verta rinktis JAV

Pasirinkus mus reiškia daugiau nei tik LVDS į TTL signalo konvertavimo plokštę įsigijimą --- jūs bendradarbiaujate su patyrusiu inžinieriumi integruojant pramoninius ekranus.

Mes teikiame visapusiškus vieno langelio sprendimus, apimančius OEM ir ODM pritaikytą kūrimą, LCD suderinamumo įvertinimą, kabelių pritaikymą, programinės įrangos optimizavimą, mažų partijų prototipų kūrimą, masinės gamybos galimybes, griežtą kokybės patikrą ir ilgalaikį produkto prieinamumą. Mūsų „viskas viename“ metodas padeda pašalinti nereikalingą kokybės riziką, dažnai susijusią su tiekimu iš kelių tiekėjų.

DUK

1 klausimas: Kokie LCD skydeliai yra suderinami su šia LVDS į TTL signalo konvertavimo plokšte?

A: Plokštė plačiai palaiko 50 kontaktų TTL/RGB LCD plokštes, turinčias tą patį kontaktų raišką.

2 klausimas: ar galima pritaikyti jungtį?

A: Taip. Jungties tipą, kaiščių priskyrimą, kabelio ilgį ir sąsajos apibrėžimą galima visiškai pritaikyti.

3 klausimas: ar valdyba palaiko skirtingas rezoliucijas?

A: Taip. Mes teikiame atitinkamas programinės įrangos ir aparatinės įrangos konfigūracijas, pritaikytas skirtingoms LCD skyroms ir laiko reikalavimams.

4 klausimas: ar šis produktas tinka pramoninei aplinkai?

A: Visiškai. Sukurta naudojant pramoninio lygio komponentus ir optimizuota EMC (elektromagnetinio suderinamumo) veikimui, ši plokštė sukurta nuolatiniam ir stabiliam veikimui.

5 klausimas: ar galite pateikti atitinkamus LVDS kabelius?

A: Taip. Siūlome pilnus kabelių rinkinius, įskaitant LVDS laidus, foninio apšvietimo laidus, maitinimo laidus ir pasirinktinius laidus.

6 klausimas: ar teikiate techninę pagalbą?

A: Taip. Mūsų inžinierių komanda gali padėti jums įvertinti LCD suderinamumą, derinti sąsają ir integruoti sistemą.

7 klausimas: koks yra įprastas pristatymo laikas?

A: Standartinių modelių pristatymo laikas paprastai yra nuo 2 iki 3 savaičių. Individualiems projektams pristatymo laikas priklauso nuo dizaino sudėtingumo.

8 klausimas: ar galima įvertinti pavyzdį?

A: Taip. Labai skatiname užsakymų pavyzdžius inžineriniam patikrinimui prieš pradedant masinę gamybą.

9 klausimas: ar siūlote ilgalaikes tiekimo garantijas?

A: Taip. Pramoniniams projektams palaikome ilgus produktų gyvavimo ciklus ir, kai tik įmanoma, teikiame ilgalaikį tiekimo planavimą.

10 klausimas: Ar ši plokštė palaiko ir vieno kanalo, ir dviejų kanalų LVDS įvestį?

A: Standartinė versija palaiko vieno kanalo LVDS įvestį (8 bitų). Dviejų kanalų LVDS įvesties reikalavimams galime pritaikyti plokštės dizainą pagal jūsų konkrečią LCD skydelio laiką ir jungties specifikacijas. Įvertinimui pateikite skydelio modelio numerį arba sąsajos apibrėžimą.
