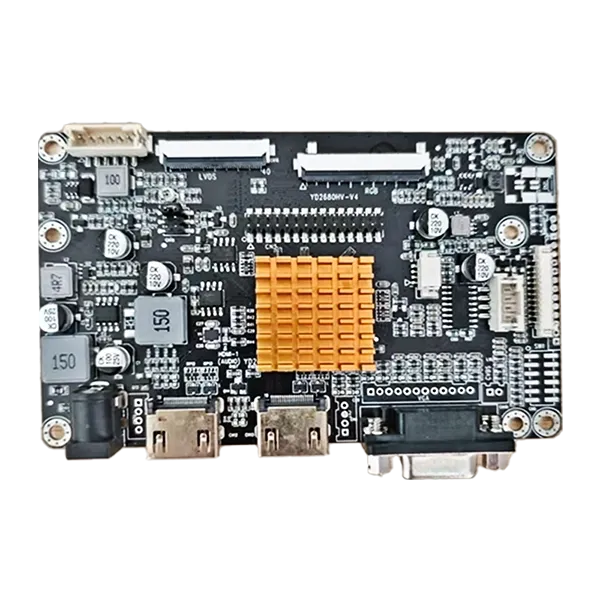

Šiuolaikinei pramoninei įrangai reikalingos lanksčios ekrano sąsajos, puiki vaizdo kokybė ir ilgas gaminio gyvavimo ciklas. Mūsų2-HDMI į LVDS TTL sąsajos AD plokštėsukurtas specialiai OEM įrangos gamintojams, kuriems reikia prijungti HDMI signalo šaltinius prie pramoninių TFT LCD plokščių.

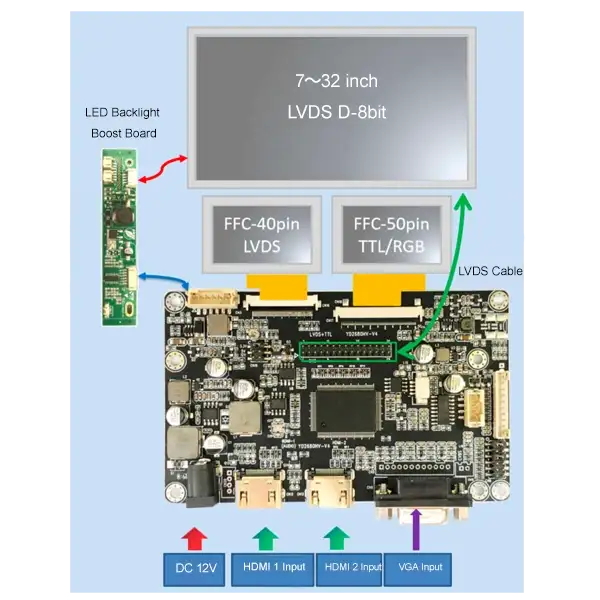

Palaikymasdvi HDMI vaizdo įvestys, valdiklio plokštė konvertuoja skaitmeninius signalus į LVDS arba TTL sąsajas, todėl tinka įvairiems įvairių gamintojų LCD skydams. Nesvarbu, ar atnaujinate esamą ekraną, ar kuriate naują įterptąją sistemą, ši valdiklio plokštė yra patikimas ir ekonomiškas sprendimas.
Skirtingai nuo vartotojų ekranų plokštės, ji yra optimizuota nuolatiniam pramoniniam darbui, užtikrina stabilų veikimą, puikias EMC charakteristikas ir ilgalaikį komponentų prieinamumą.
Dvi HDMI įvestis:Palaiko dviejų HDMI signalo šaltinių perjungimą, žymiai padidindamas sistemos lankstumą.
Dviguba LVDS ir TTL išvestis:Palaiko ir LVDS, ir RGB TTL (lygiagrečiai RGB) LCD skydelius, todėl efektyviai sumažinamos aparatūros perprojektavimo išlaidos.
Platus LCD suderinamumas:Suderinamas su pramoniniais TFT LCD skydeliais nuo 7 iki 32 colių (pritaikomas pagal konkrečias skydelio specifikacijas).
Aukščiausia vaizdo kokybė:Pasižymi HD vaizdo apdorojimu, mažais signalo trukdžiais, stabiliu spalvų našumu ir greitu atsako laiku.
Pramoninio lygio dizainas:Sukurtas atšiaurioms pramoninėms aplinkoms ir nuolatiniam, ilgalaikiam darbui.
Lanksti programinės įrangos konfigūracija:Palaiko pritaikytą programinės aparatinės įrangos kūrimą, pagrįstą LCD skyra, laiko parametrais, sąsajos apibrėžimais ir specifiniais klientų reikalavimais.
Puikiai tinkanti pramoninei automatikai, medicinos prietaisams, savitarnos kioskams, skaitmeniniams ženklams ir įterptiesiems ekranams, ši plokštė nepriekaištingai atitinka griežtus šių pramonės šakų standartus.
Sukurta atlaikyti sudėtingą pramoninę aplinką, ši plokštė turi pažangią signalų ir įtampos apsaugą. Jis efektyviai pašalina signalo trukdžius ir ekrano nestabilumą, užtikrindamas nepriekaištingą veikimą net ir sudėtingiausiomis sąlygomis.
Skirtingai nuo valdiklių plokščių tiekėjų, kurie teikia tik elektroninius komponentus, mes esame profesionalūs jutiklinių ekranų gamintojai, pasiryžę teikti visas ekrano integravimo paslaugas. Mūsų pagrindinės galimybės apima:
Padedame pasirinkti idealų pramoninio lygio LCD, pritaikyti talpinius arba varžinius jutiklinius ekranus, konfigūruojame LCD valdiklių plokštes, užtikriname LCD modulių optinį sujungimą, tinkiname dengiamąjį stiklą ir tiekiame atitinkamus LCD sąsajos kabelių rinkinius. Tai žymiai sumažina tiekimo sudėtingumą ir efektyviai sutrumpina produkto kūrimo ciklą.
Siūlome išsamias tinkinimo parinktis, įskaitant LCD raiškos konfigūraciją, LVDS kaiščių atvaizdavimą, TTL laiko reguliavimą, programinės įrangos optimizavimą, foninį apšvietimą ir ryškumo valdymą, OSD meniu kalbas, paleisties logotipo tinkinimą, kabelio kontaktų apibrėžimus, jungties tipo tinkinimą ir mechaninio tvirtinimo struktūros reikalavimus. Esame labai suinteresuoti bendradarbiauti su klientais OEM ir ODM projektuose.
Kaip profesionali jutiklinio ekrano gamykla, į kiekvieną gamybos proceso žingsnį integruojame griežtą kokybės valdymą. Mūsų gamybos sistemos sertifikatai apimaISO 9001Kokybės vadybos sistema,ISO 13485Medicinos prietaisų kokybės valdymo sistema irIATF 16949Automobilių kokybės valdymo sistema. Prieš išsiunčiant kiekviena valdiklio plokštę atlieka griežtus funkcinius testus, kad būtų užtikrintas stabilus veikimas ir puikus suderinamumas su mūsų klientų ekrano plokštėmis.
| Funkcija | Nauda |
| Dvi HDMI įėjimai | Lankstus vaizdo šaltinio pasirinkimas |
| LVDS ir TTL išėjimai | Palaiko kelis LCD sąsajos tipus |
| Pramoniniai komponentai | Ilgas tarnavimo laikas |
| Stabilus signalo apdorojimas | Aiškus vaizdas su minimaliais trukdžiais |
| Programinės įrangos pritaikymas | Tinka skirtingiems LCD skydams |

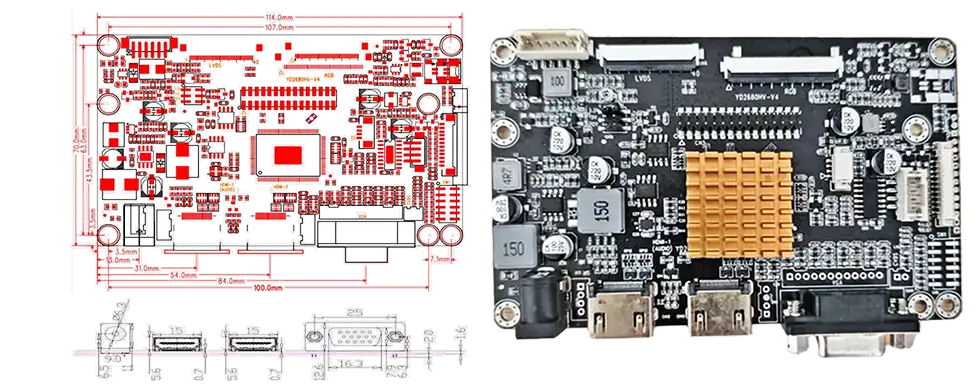

| Kompaktiškas PCB dizainas | Lengvas integravimas į įterptąją įrangą |
| Ilgalaikis tiekimas | Idealiai tinka pramoniniam gyvavimo ciklo valdymui |
| Smeigtukas | Signalasasasasasasas | Smeigtukas | Signalasasasasasasas |
| 1 | VCC (3,3 / 5 V) | 2 | VCC (3,3 / 5 V) |
| 3 | VCC (3,3 / 5 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Smeigtukas | Signalasasasasasasas | Smeigtukas | Signalasasasasasasas |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | RESET | 6 | BUDĖTIS |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Smeigtukas | Signalasasasasasasas | Smeigtukas | Signalasasasasasasas |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD (3,3 / 5 V) | 8 | REŽIMAS |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | POL | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| Smeigtukas | Signalasasasasasasas |
| 1 | GND |
| 2 | GND |
| 3 | Vadj |
| 4 | ĮJUNGTA/IŠJUNGTA |
| 5 | 5 V / 12 V (tipas) |
| 6 | 5 V / 12 V (tipas) |
Daugelis pramoninių projektų žlunga dėl LCD skydelio, jutiklinio ekrano, kabelių, programinės įrangos ir valdiklio plokštės suderinamumo problemų. Mes padedame pašalinti šias rizikas teikdami šias paslaugas:
- Užbaigti ekrano atitikimo sprendimai
- LCD laiko konfigūracija
- Sąsajos patikrinimas
- Touch suderinamumo bandymas
- Ilgalaikis produkto prieinamumas
- Inžinerinė pagalba per visą projekto gyvavimo ciklą
Šios išsamios paslaugos sukurtos taip, kad visiškai atitiktų jūsų gaminio reikalavimus. Užuot pirkę komponentus atskirai, klientai gauna visiškai patikrintą ekrano sprendimą. Tai ne tik sutaupo vertingą inžinerijos ir MTEP laiką, bet ir žymiai sumažina plėtros riziką.
A: Šią 2-HDMI–LVDS TTL sąsajos AD plokštę galima sukonfigūruoti taip, kad ji palaikytų daugybę pramoninių TFT LCD plokščių su LVDS arba TTL sąsajomis. Norėdami patikrinti suderinamumą, pateikite konkretų LCD modelio numerį.
A: Taip. Mes teikiame pritaikytą programinę-aparatinę įrangą pagal jūsų LCD skiriamąją gebą, laiko parametrus, sąsajos apibrėžimą ir konkrečius programos reikalavimus.
A: Taip. OĮG projektams palaikome įkrovos logotipų, kelių kalbų nustatymų, OSD funkcijų ir įvairių rodymo parametrų pritaikymą.
A: Taip. Plokštė sukurta iš pramoninio lygio komponentų, specialiai sukurtų ilgalaikiam, nenutrūkstamam darbui sudėtingoje aplinkoje.
A: Visiškai. Galime pateikti visapusišką sprendimą, apimantį LCD skydelį, jutiklinį ekraną, valdiklio plokštę, kabelius, optinį sujungimą ir mechaninę integraciją.
A: Taip. Mūsų inžinierių komanda padeda suderinti LCD, kurti programinę įrangą, konfigūruoti sąsają ir integruoti projektą.
Ieškote patikimos HDMI į LVDS/TTL LCD valdiklio plokštės kitam projektui?
Mūsų inžinierių komanda padės greitai suderinti tinkamiausią valdiklio plokštę ir sukonfigūruoti programinę-aparatinę įrangą, pateikdama visą ekrano sprendimą, pritaikytą konkrečiai jūsų programai. Integruodami pramoninio lygio LCD skydelius, jutiklinius ekranus, valdiklių plokštes, optinį ryšį ir OĮG inžinerinį palaikymą į vieną tiekimo grandinę, esame pasiryžę padėti klientams sutrumpinti kūrimo ciklus, sumažinti integracijos riziką ir pagreitinti pateikimo rinkai laiką.
