Sparčiai tobulėjant pramoninei automatizacijai, įterptoms sistemoms ir išmaniajai įrangai, ekranų suderinamumas tapo esminiu iššūkiu inžinieriams.SKY-TDM’sLVDS į TTL signalo konvertavimo lentąsuteikia veiksmingą sąsajos sprendimą LVDS diferencialiniams signalams konvertuoti į TTL/RGB signalus, padedant gamintojams integruoti skirtingus TFT LCD plokštes neperprojektuojant ištisų sistemų. Sukurta pramoniniu patikimumu, stabiliu signalo perdavimu ir lanksčiomis pritaikymo galimybėmis, ši konvertavimo plokštė plačiai naudojama pramoninėje valdymo įrangoje, medicinos prietaisuose, transportavimo sistemose ir pritaikytuose ekrano sprendimuose.

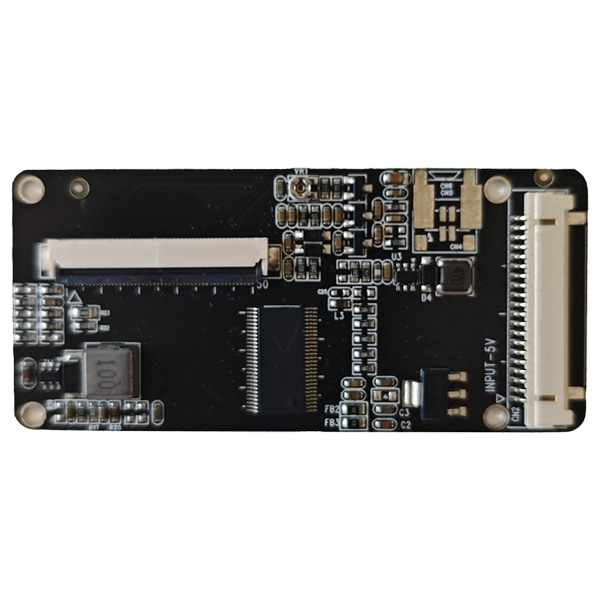

LVDS į TTL signalo konvertavimo plokštė yra elektroninės sąsajos įrenginys, skirtas LVDS (žemos įtampos diferencialinio signalo) ekrano signalams konvertuoti į lygiagrečius TTL/RGB signalus, reikalingus tam tikriems TFT LCD skydams. Daugelyje pramoninių projektų ekrano šaltinis ir LCD modulis gali naudoti skirtingas ryšio sąsajas, todėl sistemos integravimo metu gali kilti suderinamumo problemų.
LVDS technologija dažniausiai naudojama šiuolaikiniuose pramoniniuose kompiuteriuose, įterptiniuose valdikliuose ir skystųjų kristalų tvarkyklių sistemose, nes ji užtikrina didelės spartos perdavimą ir stiprią apsaugą nuo trukdžių. Tačiau daugelis esamų TFT LCD ekranų, ypač senieji pramoniniai ekranai, vis dar priklauso nuo TTL/RGB sąsajų. Konvertavimo plokštė užpildo šią komunikacijos spragą, leidžiančią inžinieriams ir toliau naudoti esamus LCD išteklius atnaujinant valdymo sistemas.
Skirtingai nei pakeitus visą ekrano sistemą, pramoninio konversijos sprendimas gali žymiai sumažinti kūrimo išlaidas, sutrumpinti inžinerinius ciklus ir pagerinti įrangos suderinamumą. SKY-TDM teikia LVDS konvertavimo sprendimus, kurie palaiko pramoninį LCD integravimą su optimizuotu grandinės dizainu, stabiliu našumu ir pritaikytomis sąsajos konfigūracijomis.
Pramoninėms ekranų sistemoms dažnai reikalingas ilgas tarnavimo ciklas, stabilus veikimas ir patikimas suderinamumas. Atnaujindami įrangą ar gamindami gaminį, inžinieriai gali susidurti su situacijomis, kai valdiklis išveda LVDS signalus, o pasirinktas LCD skydelis palaiko tik TTL įvestį. Neturint tinkamo konvertavimo sprendimo, gamintojams gali tekti perdaryti techninę įrangą arba pakeisti brangius ekrano modulius.
Profesionali LVDS į TTL signalo konvertavimo plokštė išsprendžia šią problemą, užtikrindama sklandų ryšį tarp skirtingų ekrano sąsajų. Tai leidžia įmonėms išlaikyti esamą LCD inventorių, pagerinti įrangos priežiūros efektyvumą ir supaprastinti integravimo procesą.
| Iššūkis | Tradicinis sprendimas | Konversijos plokštės sprendimas |
|---|---|---|
| LVDS valdiklis su TTL LCD skydeliu | Pakeiskite LCD arba perkurkite techninę įrangą | Konvertuokite LVDS išvestį į TTL/RGB signalą |
| Pasenusios įrangos atnaujinimas | Didelio masto sistemos modifikavimas | Pakartotinai naudokite esamus ekrano komponentus |
| Individualus pramoninio ekrano projektas | Ilgas vystymosi laikotarpis | Lankstus sąsajos pritaikymas |
| Kelios LCD specifikacijos | Didesnė atsargų kaina | Palaikykite pritaikytus suderinimo sprendimus |
Aukštos kokybės konvertavimo plokštė turėtų ne tik transformuoti signalą, bet ir užtikrinti stabilų veikimą sudėtingomis pramoninėmis sąlygomis. Pagrindinės funkcijos apima:
Pramoniniuose įrenginiuose, kuriems reikalingas nuolatinis veikimas, patikimumas yra ypač svarbus. Gerai suprojektuota konversijos plokštė gali pagerinti sistemos stabilumą ir sumažinti priežiūros reikalavimus.
LVDS konversijos sprendimo našumas priklauso nuo sąsajos suderinamumo, elektros konstrukcijos ir taikymo reikalavimų. Šioje lentelėje pateikiami tipiniai pramoninio LVDS į TTL keitiklio parametrai.
| Parametras | Tipinė specifikacija |
|---|---|
| Įvesties sąsaja | LVDS (8 bitų) |
| Išvesties sąsaja | TTL/RGB 50 kontaktų LCD sąsaja |
| Įvesties įtampa | 5V |
| Foninio apšvietimo tvarkyklė | Integruota LED tvarkyklė |
| Signalo reguliavimas | Palaikomas VCOM koregavimas |
| Darbinė temperatūra | -20°C iki +70°C |
| Tinkinimas | Galimas jungties, kabelio, programinės įrangos ir sąsajos pritaikymas |
Dėl šių specifikacijų plokštė tinka įvairiems pramoniniams ekranams, kur reikalinga stabili konversija ir ilgalaikis prieinamumas.
Kadangi ekranų sistemos naudojamos daugelyje specializuotų aplinkų, sąsajų suderinamumas vaidina svarbų vaidmenį kuriant įrangą. Profesionali konversijos lenta gali palaikyti kelias pramonės šakas, įskaitant:
Galimybė pritaikyti skirtingas ekrano sąsajas daro šią technologiją vertinga OĮG gamintojams ir sistemų integratoriams, kuriems reikia patikimų ir keičiamo dydžio ekrano sprendimų.
Norint pasirinkti tinkamą LVDS į TTL signalo konvertavimo plokštę, reikia atidžiai apsvarstyti ekrano specifikacijas, sistemos architektūrą ir programos aplinką. Tinkamas keitiklis turi atitikti ne tik elektrinę sąsają, bet ir tikslinio LCD skydelio skiriamąją gebą, laiko reikalavimus ir veikimo sąlygas.
Prieš pasirinkdami konversijos sprendimą, inžinieriai turėtų įvertinti kelis svarbius veiksnius:
Darbas su patyrusiu ekrano sprendimų tiekėju gali sumažinti suderinamumo riziką ir paspartinti produkto kūrimą. Profesionalūs tiekėjai paprastai teikia techninį įvertinimą, inžinerinį palaikymą ir pritaikytus sąsajos sprendimus pagal konkrečius taikomųjų programų reikalavimus.
Kaip profesionalus ekrano technologijų tiekėjas, SKY-TDM daugiausia dėmesio skiria patikimų sąsajų sprendimų teikimui pramoninėms ir komercinėms ekranų programoms. Bendrovė supranta, kad skirtingoms pramonės šakoms reikalingas skirtingas suderinamumo, stabilumo ir pritaikymo lygis.
SKY-TDM ekranų sprendimai sukurti naudojant praktinę inžinerinę patirtį, padedant klientams įveikti iššūkius, susijusius su LCD sąsajos konvertavimu, sistemos atnaujinimu ir pritaikytu ekrano integravimu. LVDS į TTL signalo konvertavimo plokštė sukurta siekiant užtikrinti stabilų signalo apdorojimą, lankstų programų suderinamumą ir veiksmingą įvairių įterptųjų sistemų integravimą.
Patyrusio tiekėjo pasirinkimo pranašumai yra šie:
| Privalumas | Vertė klientams |
|---|---|
| Profesionali ekrano patirtis | Geresnis LCD sąsajos reikalavimų ir pramoninių pritaikymų supratimas |
| Tinkinimo galimybė | Palaiko skirtingus LCD skydelius, jungtis, kabelius ir projekto specifikacijas |
| Patikimas inžinerinis palaikymas | Padeda klientams efektyviai išspręsti suderinamumo ir integravimo problemas |
| Į kokybę orientuota gamyba | Pagerina gaminio stabilumą ilgalaikiam pramoniniam darbui |
Įmonėms, kuriančioms pramoninę įrangą, įterptuosius produktus ar pritaikytus terminalus, pasirinkus patikimą konversijos sprendimų tiekėją, galima pagerinti projekto efektyvumą ir sumažinti nereikalingas perprojektavimo išlaidas. Daugiau informacijos apie profesionaluspramoniniai ekranų sprendimaigali padėti inžinieriams suprasti galimas technologijas ir integravimo galimybes.
Nuolat augant pažangiajai gamybai, daiktų interneto įrenginiams ir automatizavimo sistemoms, ekranų sąsajos tampa vis įvairesnės. Nors ir toliau atsiranda naujesnių ekranų technologijų, daugeliui pramoninių įrenginių vis dar reikia suderinamumo su esamais LCD moduliais dėl ilgo gaminio gyvavimo ciklo.
Sąsajos konvertavimo technologija ir toliau vaidins svarbų vaidmenį atnaujinant pramoninius ekranus. Užuot pakeitę visas techninės įrangos sistemas, gamintojai gali naudoti pažangius konversijos sprendimus, kad pailgintų įrangos eksploatavimo laiką ir pagerintų sistemos lankstumą.
Tikimasi, kad būsimi LVDS konversijos produktai bus skirti:
Šie patobulinimai padės gamintojams kurti išmanesnes, efektyvesnes ir tvaresnes rodymo sistemas.
LVDS į TTL signalo konvertavimo plokštė paverčia LVDS diferencinio ekrano signalus į lygiagrečius TTL/RGB signalus, todėl skystųjų kristalų skydeliai su skirtingais sąsajos standartais gali dirbti su esamais valdikliais arba įterptosiomis sistemomis.
Taip. Daugelis pramoninių konversijos plokščių gali būti pritaikytos pagal LCD specifikacijas, įskaitant skiriamąją gebą, jungties tipą, laiko parametrus ir galios reikalavimus. Prieš montuojant būtina tinkamai suderinti.
Jie plačiai naudojami pramoninės automatikos įrangoje, medicinos prietaisuose, transporto sistemose, įterptiniuose terminaluose, kioskuose ir kitose programose, kurioms reikalingas patikimas LCD sąsajos konvertavimas.
Naudojant konvertavimo plokštę, sumažinamos aparatūros keitimo išlaidos, sutrumpėja kūrimo laikas ir leidžia gamintojams toliau naudoti esamus LCD išteklius atnaujinant valdymo sistemas.
Inžinieriai turėtų pateikti LCD modelio informaciją, sąsajos tipą, skiriamąją gebą, įvesties signalo formatą, įtampos reikalavimus ir jungties informaciją. Tada profesionalus tiekėjas gali įvertinti suderinamumą ir rekomenduoti tinkamą sprendimą.
Patikima LVDS į TTL signalo konvertavimo plokštė yra veiksmingas sprendimas sprendžiant ekrano sąsajos suderinamumo problemas pramoninėse ir įterptosiose programose. Konvertuojant skirtingus signalo formatus, tai leidžia gamintojams pasiekti lanksčią LCD integraciją, sumažinti pertvarkymo išlaidas ir pagerinti sistemos patikimumą. Su profesionalia inžinerine pagalba ir pritaikytais ekrano sprendimais, SKY-TDM padeda klientams kurti efektyvias ir stabilias rodymo sistemas įvairioms pramonės šakoms. Jei jums reikia pagalbos pasirenkant tinkamą konvertavimo sprendimą arba kuriant pritaikytą ekrano programą, prašomesusisiekite su mumisuž profesionalią pagalbą ir technines konsultacijas.
