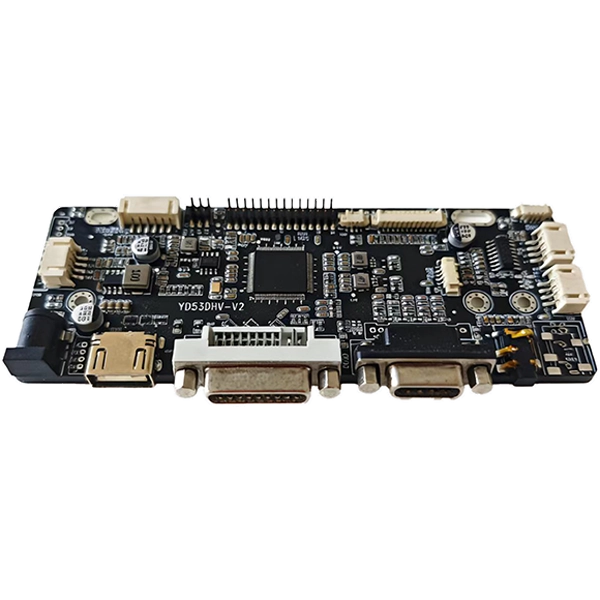

HDMI ir VGA bei DVI į LVDS pramoninio LCD valdiklio plokštę

Daugeliui pramoninių ekranų projektų reikia konvertuoti standartinius kompiuterio vaizdo išėjimus --- HDMI, VGA arba DVI --- į LVDS signalus, kurie valdo pramoninius TFT LCD skydelius. Nors kelių sąsajų plokštės palaiko DP, Type-C ir eDP, dauguma gamyklinės įrangos (PLC, pramoniniai kompiuteriai ir senieji valdikliai) vis tiek naudoja HDMI, VGA arba DVI kaip pagrindinius išėjimus.

SKY-TDMHDMI ir VGA bei DVI į LVDS pramoninio LCD valdiklio plokštęatitinka šį specifinį poreikį. Jis priima tris dažniausiai naudojamus vaizdo šaltinius, randamus pramoniniuose kompiuteriuose, ir valdo LVDS plokštes, nereikalaujant DP-HDMI adapterių arba C tipo konvertavimo kabelių – sutaupoma išlaidų ir sumažinamos galimos gedimo vietos signalo grandinėje.

Šią plokštę tiekėme įrangos gamintojams, skirtus HMI plokščių atnaujinimui, CNC staklių ekranų keitimui ir medicininių vežimėlių ekranų integravimui, kai standartinius vaizdo išėjimus reikia prijungti prie LVDS pramoninių plokščių. Klientams, kurie jau naudoja HDMI, VGA arba DVI šaltinius ir LVDS plokštes, ši plokštė yra paprastas sprendimas, nemokant už nenaudojamas DP, C tipo ar eDP funkcijas.

Pagrindinės savybės

1. Trys standartiniai pramoninių kompiuterių įėjimai

- HDMI palaiko šiuolaikinius pramoninius kompiuterius ir įterptąsias sistemas

- VGA jungiasi prie senesnių valdiklių ir senesnės aparatinės įrangos

- DVI suteikia skaitmeninio signalo kelią pramoninėms darbo stotims

- Nėra DP arba C tipo palaikymo, todėl standartinių programų kaina mažesnė

2. Optimizuotas LVDS skydelio vairavimas

- Palaiko vieno / dviejų kanalų LVDS išėjimus iki1920 × 1080 @ 60 Hz

- Suderinamas su 6 bitų, 8 bitų ir 10 bitų LVDS plokštėmis

- Parenkama skydelio įtampa (3.3V/5V/12V) įvairiems LCD modeliams

- Reguliuojami laiko parametrai pagal konkrečius skydelio reikalavimus

3. Pramoninio lygio signalo vientisumas

- Žemas EMI dizainas sumažina netoliese esančios įrangos trukdžius

- Platus nuolatinės srovės įėjimas (8-25V) skirtas 12V arba 24V pramoninėms maitinimo sistemoms

- Integruota foninio apšvietimo tvarkyklė su PWM ryškumo valdymu

- Stabili vaizdo išvestis esant gamyklos galios svyravimams

4. Supaprastinta integracija OĮG

- Standartinė JST 2x15 LVDS išvesties jungtis atitinka įprastus skydelio kabelius

- Kompaktiškas PCB dydis tinka daugeliui pramoninių ekranų korpusų

- Vienos plokštės sprendimas pašalina išorines keitiklių dėžes

- Ilgalaikis gyvavimo ciklo tiekimas daugiametei įrangos gamybai

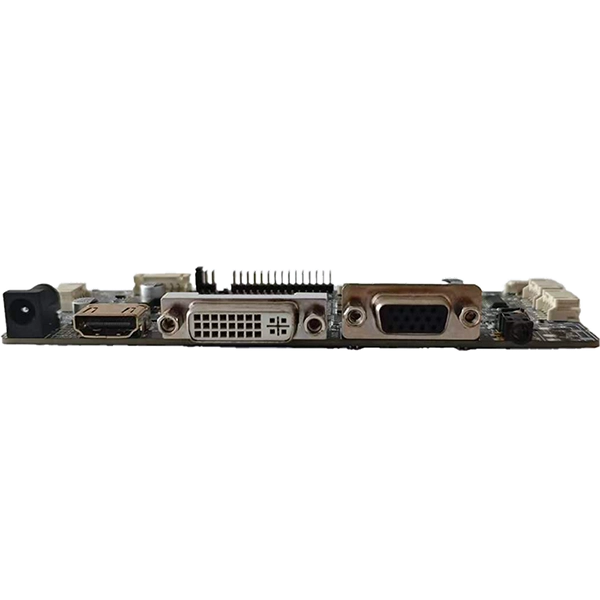

Sąsajos ir matmenys

JST 2x15 kontaktų LVDS išvesties sąsaja

6 kontaktų 2,0 mm foninio apšvietimo sąsaja

Tipinės programos

Mūsų HDMI ir VGA bei DVI–LVDS pramoninių LCD valdiklių plokštė pirmiausia yra skirta pramoniniam naudojimui, todėl užtikrina išskirtinį stabilumą. Jie plačiai naudojami įvairiose pramonės šakose, įskaitant pramoninės automatikos HMI plokštes, CNC staklių operatorių terminalus, medicininės diagnostikos ir pacientų stebėjimo įrangą, pramoninius skydinius kompiuterius ir įterptuosius valdiklius, atvirojo rėmo jutiklinius monitorius, savitarnos kioskus ir interaktyvius terminalus, mažmeninės prekybos POS sistemas, transporto priemonių ekranus ir išmaniąją gamyklos gamybos įrangą.

Kada pasirinkti šią plokštę, palyginti su kelių sąsajų plokšte

Kuri valdiklio plokštė tinka jūsų projektui?

SKY-TDM siūlo dvi pramonines LCD valdiklių plokštes. Štai kaip pasirinkti:

Pasirinkite šią plokštę (HDMI / VGA / DVI į LVDS), jei:

- Jūsų vaizdo šaltiniai yra tik HDMI, VGA arba DVI (nereikia DP / C tipo)

- Jūsų LCD skydelis naudoja LVDS sąsają (nėra eDP skydelių)

- Įprastoms pramoninėms reikmėms jums reikia ekonomiškai optimizuoto sprendimo

- Norite nemokėti už DP Alt Mode, Type-C arba eDP funkcijas

- Atnaujinate esamą įrangą, kuri jau turi HDMI/VGA/DVI išvestis

Pasirinkite kelių sąsajų plokštę (HDMI/DP/VGA/Type-C iki LVDS/eDP), jei:

– Jūsų sistemoje yra DisplayPort arba USB Type-C vaizdo šaltiniai

- Jums reikia eDP skydelio palaikymo

– Kuriate naują platformą su keliais vaizdo įvesties reikalavimais

– Jūsų programai reikalingas 4K raiškos palaikymas

- Jums reikalingas maksimalus sąsajos lankstumas, kad būtų užtikrintas patikimumas ateityje

Daugumoje pramoninės automatikos, medicinos ir kioskų programų su standartiniais kompiuterio išėjimais ir LVDS plokštėmis ši plokštė užtikrina optimalų funkcionalumo ir kainos balansą.

Kodėl verta rinktis SKY-TDM

✔ Pramoninio lygio patikimumas

Sukurtas naudojant aukščiausios kokybės elektroninius komponentus, kad būtų užtikrintas stabilus ir ilgalaikis veikimas atšiaurioje pramoninėje aplinkoje.

✔ Vieno langelio ekrano ekosistema

Mes teikiame skystųjų kristalų plokštes, jutiklinius ekranus, valdiklių plokštes, optinį ryšį ir pasirinktinius ekrano kabelius, leidžiančius įsigyti iš vieno šaltinio visą ekrano komplektą.

✔ Išsamus OEM ir ODM pritaikymas

Mūsų komanda visiškai palaiko jūsų pritaikymo poreikius. Galime pritaikyti gaminio fizinę išvaizdą, sąsajas, signalų laidus ir maitinimo įvestį/išvestį pagal jūsų konkrečius reikalavimus.

✔ Ilgalaikis stabilus tiekimas

Griežtas medžiagų sąskaitų (BOM) valdymas apsaugo nuo staigaus komponentų senėjimo, o tai labai svarbu pramoniniams įrenginiams, kuriems reikalingas daugiametis gamybos palaikymas.

✔ Specialusis inžinerinis palaikymas

Mūsų komanda palaikys jus nuo prototipo patvirtinimo etapo iki masinės gamybos, nuolat stebės testavimo problemas ir teiks techninius sprendimus.

Kokybės užtikrinimas

Visiems mūsų HDMI ir VGA bei DVI–LVDS pramoninių LCD valdiklių plokštėms atliekami standartizuoti tikrinimo procesai ir išsamus griežtų testavimo procedūrų rinkinys. Atliekame 100% pilną funkcinį patikrinimą, signalo vientisumo ir išvesties stabilumo testavimą, nuolatinį įdegimo testą (galima pagal pageidavimą), maitinimo šaltinio stabilumo ciklo testus ir pilną sąsajos ryšio patikrą. Šie veiksmai užtikrina kiekvieno gaminio tinkamumą naudoti ir vientisumą prieš išsiunčiant. Mūsų griežtas kokybės patikrinimas sumažina pramoninės įrangos originalios įrangos gamintojų gedimų riziką galutiniams vartotojams.

DUK

1 klausimas: koks pagrindinis skirtumas tarp šios plokštės ir SKY-TDM kelių sąsajų plokštės?

A: Šioje plokštėje dėmesys sutelkiamas į HDMI, VGA ir DVI įvestis su LVDS išvestimi --- trys dažniausiai pasitaikančios sąsajos pramoniniuose kompiuteriuose ir senuosiuose valdikliuose. Tai yra ekonomiškai optimizuotas sprendimas standartinėms programoms, kuriose DP, Type-C ir eDP nereikia.

2 klausimas: ar ši plokštė gali palaikyti didesnę nei 1920 × 1080 skiriamąją gebą?

A: Ši plokštė yra optimizuota pramoninėms LVDS plokštėms iki1920 × 1080 @ 60 Hz. 4K ar didesnės raiškos programoms su eDP plokštėmis rekomenduojame mūsų kelių sąsajų plokštę, kuri palaiko eDP išvestis.

3 klausimas: Ar galiu naudoti šią plokštę su 12 V ir 24 V maitinimo šaltiniais?

A: Taip. Plokštė palaiko platų nuolatinės srovės įvesties diapazonąNuo 8V iki 25V, todėl jis yra suderinamas su 12 V ir 24 V pramoninėmis maitinimo sistemomis, dažniausiai naudojamomis gamyklų automatikoje ir medicinos įrangoje.

4 klausimas: kaip sužinoti, ar mano LCD skydelis yra suderinamas?

A: Pateikite savo LCD skydelio modelio numerį. Mūsų inžinierių komanda patikrins LVDS kaiščio atvaizdavimą, skydelio įtampą, laiko parametrus ir skyros suderinamumą. Taip pat galime pateikti atitinkamus LVDS kabelius.

5 klausimas: ar ši plokštė suderinama su varžiniais ir talpiniais jutikliniais ekranais?

A: Taip. Palaikome jutiklinių sąsajų integravimą tiek PCAP, tiek varžiniuose jutikliniuose ekranuose per USB, I²C arba UART. Plokštę galima suporuoti su jutikliniu valdikliu kaip viso ekrano sprendimo dalį.

6 klausimas: koks yra įprastas HDMI ir VGA ir DVI iki LVDS pramoninės LCD valdiklio plokštės gyvavimo ciklas?

A: Ši plokštė skirta ilgalaikiam komponentų tiekimui pramoninei įrangai, kuriai reikalingas 8–15 metų gamybos palaikymas. Mes griežtai kontroliuojame MK, kad išvengtume staigaus komponentų senėjimo.

7 klausimas: ar pateikiate skydelį atitinkančią programinę-aparatinę įrangą?

A: Taip. Pritaikome programinę-aparatinę įrangą pagal jūsų konkretų LCD skydelio laiką, skiriamąją gebą ir veikimo parametrus. Tai užtikrina „plug-and-play“ integraciją su ekrano skydeliu.

Susisiekite su mumis

Ar savo įterptųjų ekranų projektui perkate patikimas pramonines LCD valdiklių plokštes?

Nesvarbu, ar jums reikia standartinių HDMI/VGA/DVI iki LVDS tvarkyklių plokščių, ar visiškai pritaikytų ekranų rinkinių, SKY-TDM inžinierių komanda palaiko jūsų projektą nuo pradinės koncepcijos iki masinės gamybos.

Užklausoje pateikite šią išsamią informaciją:

• Tikslus LCD skydelio modelio numeris

• Ekrano dydis ir natūrali skiriamoji geba

• Reikalingos vaizdo įvesties sąsajos

• Darbinės įtampos specifikacijos

• Jutiklinio ekrano tipas (jei taikoma)

• Tikslinė programa ir veikimo aplinka

• Numatomas metinis užsakymo kiekis

• Išsamūs pritaikymo reikalavimai

Mūsų inžinieriai įvertins jūsų specifikacijas, pateiks suderintas techninės įrangos rekomendacijas, techninius brėžinius ir konkurencingas kainas per 24 valandas.
