Norint pasirinkti pramoninės įrangos ekrano valdiklį, reikia daugiau nei tiesiog konvertuoti vaizdo signalus. Ilgalaikis stabilumas, suderinamumas su skirtingais LCD skydeliais, lankstus pritaikymas ir patikima techninė pagalba yra vienodai svarbūs. SKY-TDMHDMI į TTL sąsajos AD plokštėbuvo sukurtas specialiai OEM gamintojams, ieškantiems patikimo ekrano valdymo sprendimo pramoniniams TFT LCD.

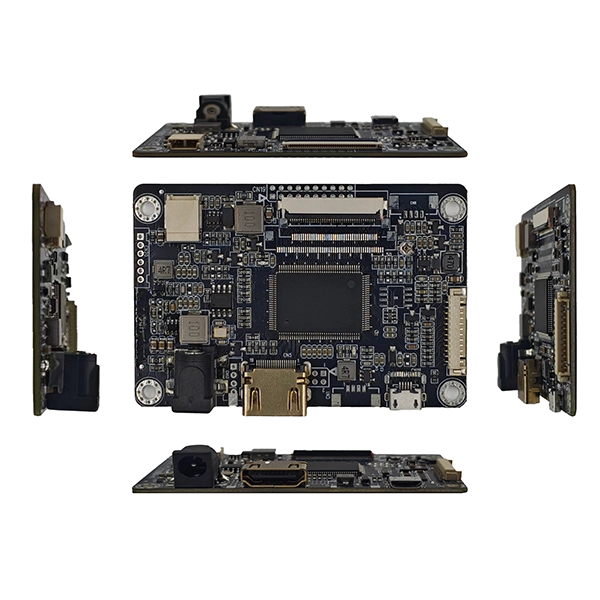

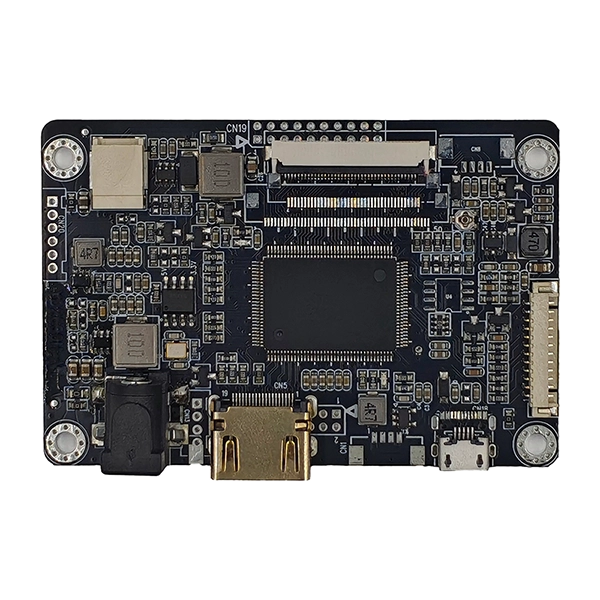

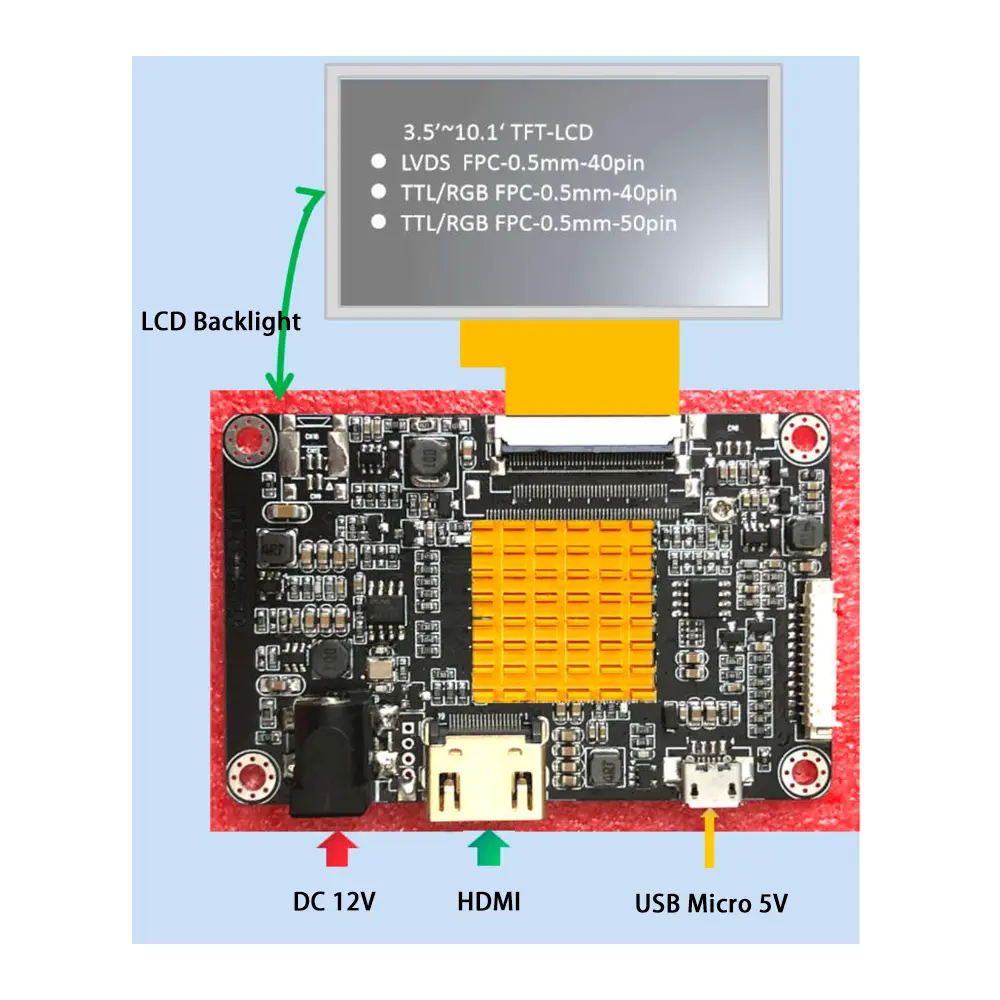

Sukurtas pagal pramoninio lygio architektūrą, šis valdiklis konvertuoja standartinius HDMI signalus į TTL/RGB išvestį, todėl šiuolaikinės įterptosios sistemos gali valdyti įvairius TFT LCD skydelius. Plokštė palaiko įvairias TTL sąsajas, įskaitant skirtingas FPC konfigūracijas, reguliuojamą skydelio maitinimo įtampą, integruotą LED foninio apšvietimo valdymą ir pritaikomus laiko parametrus, todėl ji tinka tiek standartiniams, tiek individualiems LCD moduliams.
Skirtingai nuo vartotojų ekranų valdiklių plokščių, šis sprendimas yra sukurtas nuolatiniam darbui sudėtingoje pramoninėje aplinkoje. Stabilus energijos valdymas, optimizuotas signalo vientisumas ir kruopščiai suplanuotas PCB maršrutizavimas sumažina EMI ir užtikrina patikimą vaizdo perdavimą net ir naudojant elektrinį triukšmą.
Įrangos gamintojams ne mažiau svarbus plėtros lankstumas. SKY-TDM teikia programinės įrangos pritaikymą, ekrano parametrų derinimą, kabelio dizainą, jungčių modifikacijas, OSD pritaikymą, logotipo konfigūraciją ir ekrano optimizavimą pagal kliento reikalavimus. Nesvarbu, ar integruojate 5 colių delninį terminalą, ar didesnį pramoninį operatoriaus skydelį, inžinieriai gali sumažinti aparatinės įrangos pertvarkymą ir paspartinti produkto kūrimą.
Remdamiesi SKY-TDM patirtimi pramoninių LCD sprendimų srityje, klientai gauna visapusišką inžinerinį palaikymą nuo skydų parinkimo iki gamybos, užtikrinant suderinamumą, ilgą gaminio gyvavimo ciklą ir stabilų tiekimą pramoniniams projektams.
- Grynas pramoninio lygio stabilumas:Optimizuotas energijos valdymas ir anti-EMI grandinės dizainas atsparus pramoniniams aplinkos trukdžiams, palaikomas 24 valandas per parą, 7 dienas per savaitę, nepertraukiamai veikiant be ekrano iškraipymų ar signalo nutrūkimo.
- „Plug-and-Play“ HDMI-TTL konvertavimas:Sujungia modernius HDMI signalo šaltinius ir tradicinius TTL/RGB TFT ekranus, suderinamus su pagrindiniais pramoniniais valdymo įrenginiais, įterptosiomis sistemomis ir kompiuteriniais įrenginiais.
- Dvigubos įtampos reguliuojamas dizainas:Laisvai perjungiama 3.3V/5V skydelio išėjimo įtampa, prisitaikanti prie skirtingų TFT LCD skydelio specifikacijų be papildomų adapterių modulių.
- Integruota foninio apšvietimo tvarkyklė:Įmontuota profesionali LED foninio apšvietimo valdymo grandinė palaiko ryškumo reguliavimą, todėl nereikia išorinių foninio apšvietimo pavaros modulių ir supaprastina sistemos laidus.
- Itin kompaktiškas įterptasis išdėstymas:Miniatiūrinė PCB struktūra yra specialiai sukurta ribotos erdvės įterptajai įrangai, maksimaliai išnaudojant klientų korpusų erdvę.
- Visas pritaikymo lankstumas:Palaiko asmeninį programinės įrangos derinimą, įkrovos logotipo modifikavimą, OSD meniu reguliavimą ir ekrano parametrų kalibravimą, kad atitiktų išskirtinius projekto reikalavimus.
Ši HDMI ir TTL sąsajos AD plokštė plačiai naudojama įterptųjų ekranų scenarijuose įvairiose pramonės šakose, kurioms reikia kompaktiškų formų ir didelio patikimumo. Pagrindinės taikymo sritys apima:
- Kompaktiški valdymo pultai pramoniniams HMI ir PLC
- Nešiojami medicininės diagnostikos ir tyrimo instrumentai
- Pastatų automatikos ir apsaugos stebėjimo ekrano moduliai
- Miniatiūriniai išmanieji valdymo įrenginiai ir rankiniai pramoniniai terminalai
Iš esmės sukurtas mažos apimties įrangai, jis yra puikus HDMI į TTL ekrano sprendimas.

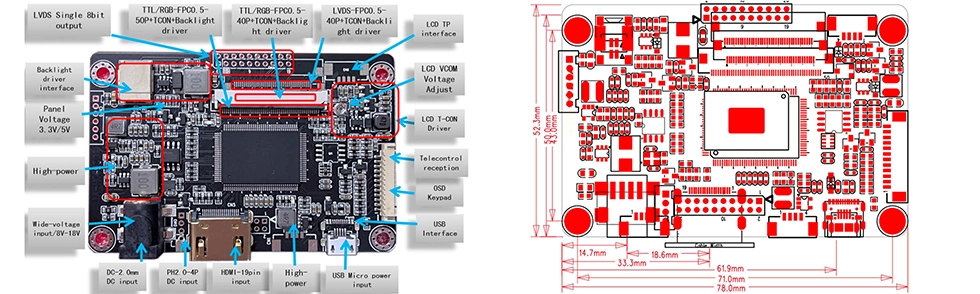

| Funkcija | Specifikacija |
| Vaizdo įrašo įvestis | HDMI |
| LCD išvestis | TTL/RGB/LVDS |
| Skydelio įtampa | 3,3/5V |
| Foninio apšvietimo valdymas | Integruota LED tvarkyklė |
| Maitinimo šaltinis | Platus nuolatinės srovės įvestis 8–18 V |
| OSD | Palaikoma išorinė klaviatūra |
| Firmware | Pritaikoma |
| Darbinė temperatūra | -20°C iki 80°C |
| Smeigtukas | Signalasasasasasasasasas | Smeigtukas | Signalasasasasasasasasas |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | RESET | 6 | BUDĖTIS |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Smeigtukas | Signalasasasasasasasasas | Smeigtukas | Signalasasasasasasasasas |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | REŽIMAS |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Smeigtukas | Signalasasasasasasasasas | Smeigtukas | Signalasasasasasasasasas |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Smeigtukas | Signalasasasasasasasasas | Smeigtukas | Signalasasasasasasasasas |
| 1 | VCC (3,3 / 5 / 12 V) | 2 | VCC (3,3 / 5 / 12 V) |
| 3 | VCC (3,3 / 5 / 12 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Smeigtukas | Signalasasasasasasasasas |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ĮJUNGTA/IŠJUNGTA |
| 5 | +12V/5V |
| 6 | +12V/5V |
Teikiame tikslinį inžinerinį pritaikymą pramoninės įrangos gamintojams, kad išspręstume individualizuotus ekrano integravimo iššūkius, palaikydami viso proceso pritaikymą nuo aparatinės įrangos iki programinės įrangos:
- Ekrano parametrų pritaikymas:Individualūs LCD laiko parametrai, raiškos pritaikymas ir ekrano kadrų dažnio optimizavimas.
- Suasmeninta vartotojo sąsaja:Išskirtiniai įkrovos logotipai, paleidimo animacija ir OSD (ekrano ekrano) meniu modifikacijos.
- Maitinimo ir apšvietimo optimizavimas:Foninio apšvietimo ryškumo kreivės derinimas ir įjungimo sekos optimizavimas.
- Sąsajos ir kabelių suderinimas:Pasirinktinis TTL/RGB signalo kabelių ir FPC jungčių suderinimas.
- Išskirtinis prekės ženklas ir programinė įranga:PCB šilkografijos logotipo spausdinimas, privačios etiketės pakavimas ir išskirtinis programinės įrangos kūrimas.
- Mechaninės konstrukcijos pritaikymas:Mechaninės konstrukcijos pritaikymas ir pritaikytos montavimo angų padėtys.
A: Plokštė palaiko platų TTL/RGB TFT LCD plokščių asortimentą. Mūsų inžinierių komanda gali sukonfigūruoti programinę-aparatinę įrangą pagal jūsų konkretų LCD modelį.
A: Taip. Teikiame pritaikytas programinės įrangos paslaugas, apimančias laiko parametrus, skiriamąją gebą, įkrovos logotipus, ekrano orientaciją ir OSD (On-Screen Display) nustatymus.
A: Taip. Jame yra integruota LED foninio apšvietimo tvarkyklė, kuri žymiai supaprastina sistemos integravimą.
A: Visiškai. Jis specialiai sukurtas ilgalaikiam pramoniniam darbui, pasižymintis stabiliu energijos valdymu ir patikimu signalo perdavimu.
A: Taip. Mes palaikome įvairių dydžių ir skiriamųjų gebų TFT LCD ekranų programinės įrangos pritaikymą.
A: Taip. Klientams galime tiekti HDMI kabelius, LVDS laidus, FPC juosteles ir pasirinktinius laidus.
A: Taip. Siūlome privatų ženklinimą, individualų PCB šilkografijos ženklinimą, pritaikytą pakuotę ir išskirtines programinės įrangos paslaugas.
A: Jis plačiai naudojamas pramoninėje automatikoje, medicinos įrangoje, laboratoriniuose prietaisuose, transporte, įterptosiose sistemose, kioskuose ir išmaniuosiuose valdymo įrenginiuose.
