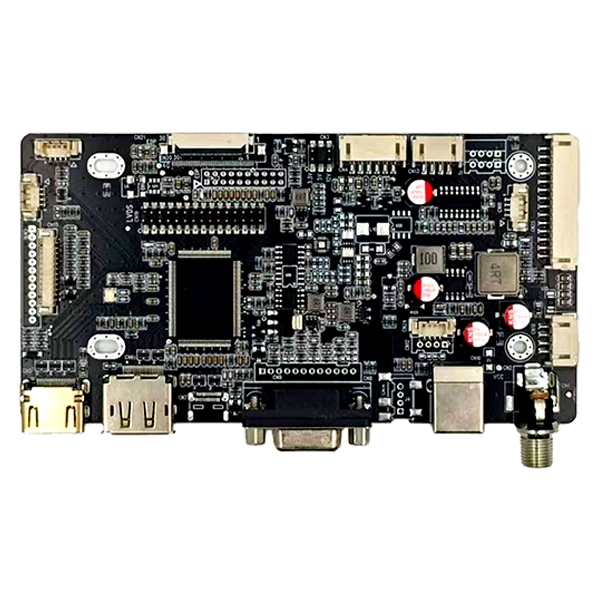

HDMI ir DP bei VGA ir C tipo Į LVDS EDP sąsajos AD plokštę

SKY-TDM HDMI ir DP bei VGA ir C tipo iki LVDS EDP sąsajos AD plokštė palaiko ir LVDS, ir eDP TFT LCD skydelius su vienu kompaktišku pramoniniu dizainu. Su integruota DDR atmintimi, 180° vaizdo pasukimu, FRC apdorojimu, plačiu 8–25 V nuolatinės srovės įėjimu, konfigūruojamu skydelio maitinimu ir daugybe išplėtimo sąsajų, tai idealus ekrano valdiklis pramoniniam HMI, medicinos įrangai, kioskams, transporto sistemoms ir įterptųjų ekranų programoms.

Siųsti užklausą

Prekės aprašymas

Pramoninei įrangai dažnai reikia skirtingų vaizdo sąsajų, priklausomai nuo kliento aparatinės įrangos platformos. Tradicinės LCD valdiklių plokštės paprastai palaiko tik vieną skydelio sąsają, todėl inžinieriai priverčia perdaryti techninę įrangą arba įsigyti kelias valdiklių plokštes skirtingiems projektams.

SKY-TDMHDMI ir DP bei VGA ir C tipo Į LVDS EDP sąsajos AD plokštępašalina šiuos apribojimus integruodamasHDMI, DisplayPort, VGA ir USB Type-Cvaizdo įvestis kartu suLVDS ir eDProdyti išėjimus vienoje pramoninio lygio PCB.

Nesvarbu, ar kuriate naują HMI, atnaujinate seną įrangą ar integruojate integruotą ekraną į pramonines mašinas, viena valdiklio plokštė palaiko kelias LCD konfigūracijas ir sumažina inžinerijos laiką, atsargų sąnaudas ir gaminio sudėtingumą.

Sukurta ilgalaikiam pramoniniam naudojimui, plokštė užtikrina stabilią vaizdo kokybę, lanksčias maitinimo parinktis ir išsamias periferines sąsajas OĮG įrangos gamintojams ir sistemų integratoriams.

Kodėl inžinieriai pasirenka šią valdiklio plokštę

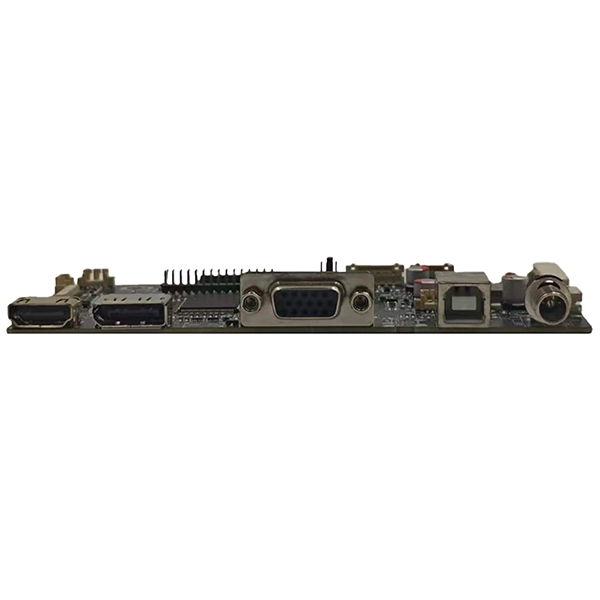

Šioje sąsajos AD plokštėje integruotos kelios įvesties parinktys ir ji visiškai suderinama su šiandienos dažniausiai pasitaikančiais vaizdo šaltiniais:HDMI, DisplayPort (DP), VGA ir USB tipo C (DP Alt režimas). Tai leidžia klientams sklandžiai perjungti skirtingas pagrindines platformas be papildomų keitiklių plokščių.

Palaiko LVDS ir eDP LCD skydelius

Ši HDMI ir DP bei VGA ir C tipo iki LVDS EDP sąsajos AD plokštė yra visiškai suderinama su abiem pagrindiniais LCD sąsajos standartais. Galimos ekrano išvesties parinktys apima dviejų kanalų 8 bitų LVDS, 20 kontaktų eDP, 30 kontaktų eDP FPC ir 40 kontaktų eDP FPC. Jis idealiai tinka įvairiems pramoniniams TFT LCD moduliams, nuo 7 colių ekranų iki didelio formato ekranų.

Idealiai tinka pramoninio lygio ekrano gaminiams

Skirtingai nuo vartotojui skirtų ekranų plokščių, ši HDMI ir DP bei VGA ir C tipo iki LVDS EDP sąsajos AD plokštė yra specialiai sukurta aukštos specifikacijos ir reikliems pramoniniams pritaikymams. Jo pagrindinės techninės įrangos funkcijos apima plačią nuolatinės srovės įvesties įtampą (8V-25V), mažo bangavimo pramoninės galios dizainas, patobulinta ESD (elektrostatinės iškrovos) apsauga ir pramoninio lygio komponentų naudojimas, siekiant užtikrinti ilgalaikį stabilų veikimą. Jis ypač gerai tinka sudėtingoms aplinkoms, tokioms kaip lauko nustatymai ir aukštos temperatūros sąlygos, užtikrinant pastovų ekrano stabilumą.

Tipinės programos

Ši HDMI ir DP bei VGA ir C tipo iki LVDS EDP sąsajos AD plokštė plačiai naudojama pramoniniuose gaminiuose, veikiančiuose sudėtingoje aplinkoje. Įprasti taikymo scenarijai apima pramoninius HMI terminalus, atvirojo rėmo jutiklinius monitorius, CNC mašinų sąsajas, medicininės diagnostikos įrangą ir mašinų matymo sistemas.

Pritaikyta OEM ir ODM projektams

Kiekvienas demonstravimo projektas yra unikalus. Teikiame visapusiškas techninės pagalbos paslaugas, įskaitant LCD skydelio suderinamumo patikrinimą, programinės įrangos optimizavimą, EDID (išplėstinių ekrano identifikavimo duomenų) modifikavimą, foninio apšvietimo parametrų derinimą, individualų LVDS ir eDP kabelių dizainą bei PCB logotipo spausdinimą. Nesvarbu, ar jūsų projektui reikalinga standartinė valdiklio plokštė, ar visiškai pritaikytas sprendimas, SKY-TDM teikia profesionalią inžinerinę pagalbą kiekviename gaminio gyvavimo ciklo etape.

Techninės specifikacijos

Prekė	Specifikacija
Vaizdo įrašo įvestis	HDMI, DisplayPort(DP), VGA, C tipo
Ekrano išvestis	LVDS, eDP (20 kontaktų / 30 kontaktų / 40 kontaktų)
Skydelio įtampa	3,3 V / 5 V / 12 V
Foninio apšvietimo išvestis	5V/12V/24V
Garsas	3W x 2 stiprintuvas
Įvesties įtampa	8 ~ 28 V
Darbinė temperatūra	-20°C iki 80°C

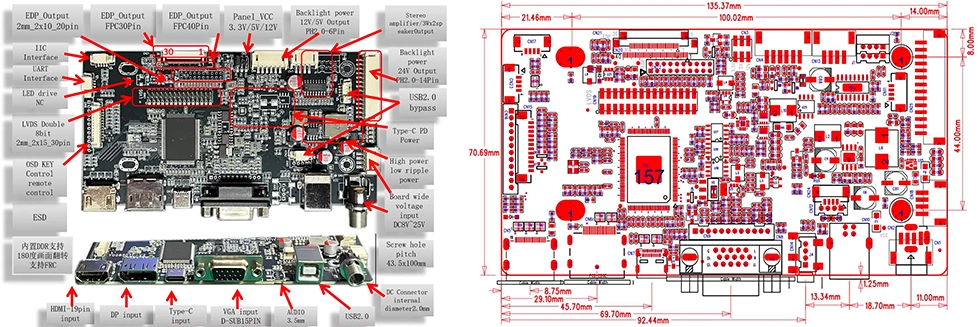

Matmenys

HDMI and DP and VGA and Type C To LVDS EDP Interface AD Board dimensions

JST 2x15 kontaktų LVDS išvesties sąsaja

Smeigtukas	Signalasasasasasasasasas	Smeigtukas	Signalasasasasasasasasas
1	VCC (3,3 / 5 / 12 V)	2	VCC (3,3 / 5 / 12 V)
3	VCC (3,3 / 5 / 12 V)	4	NC
5	GND	6	GND
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	GND	14	GND
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	TXE0-	20	TXE0+
21	TXE1-	22	TXE1+
23	TXE2-	24	TXE2+
25	GND	26	GND
27	TXECLK-	28	TXECLK+
29	TXE3-	30	TXE3+

FFC-0.5mm-40pin eDP sąsaja

Smeigtukas	Signalasasasasasasasasas	Smeigtukas	Signalasasasasasasasasas
1	NC	2	GND
3	eDP3N/3-	4	eDP3P/3+
5	GND	6	eDP2N/2-
7	eDP2P/2+	8	GND
9	eDP1N/1-	10	eDP1P/1+
11	GND	12	eDP0N/0-
13	eDP0P/0+	14	GND
15	AUX_P/+	16	AUX_N/-
17	GND	18	VCC (3,3 / 5 / 12 V)
19	VCC (3,3 / 5 / 12 V)	20	VCC (3,3 / 5 / 12 V)
21	VCC (3,3 / 5 / 12 V)	22	NC
23	GND	24	GND
25	GND	26	GND
27	eDP_HPD	28	BK_GND
29	BK_GND	30	BK_GND
31	BK_GND	32	BK_GND
33	BK-PWM	34	BK_LT
35	NC	36	NC
37	BK_VCC	38	BK_VCC
39	BK_VCC	40	NC

FFC-0.5mm-30pin eDP sąsaja

Smeigtukas	Signalasasasasasasasasas	Smeigtukas	Signalasasasasasasasasas
1	NC	2	GND
3	eDP1N/1-	4	eDP1P/1+
5	GND	6	eDP0N/0-
7	eDP0P/0+	8	GND
9	AUX_P/+	10	AUX_N/-
11	GND	12	VCC (3,3 / 5 / 12 V)
13	VCC (3,3 / 5 / 12 V)	14	NC
15	GND	16	GND
17	eDP_HPD	18	BK_GND
19	BK_GND	20	BK_GND
21	BK_GND	22	BK_LT
23	BK_PWM	24	NC
25	NC	26	BK_VCC
27	BK_VCC	28	BK_VCC
29	BK_VCC	30	NC

JST 2x10 kontaktų eDP išvesties sąsaja

Smeigtukas	Signalasasasasasasasasas	Smeigtukas	Signalasasasasasasasasas
1	VCC (3,3 / 5 / 12 V)	2	VCC (3,3 / 5 / 12 V)
3	GND	4	GND
5	eDP0N/0-	6	eDP0P/0+
7	eDP1N/1-	8	eDP1P/1+
9	eDP2N/2-	10	eDP2P/2+
11	eDP3N/3-	12	eDP3P/3+
13	GND	14	GND
15	AUX_N/-	16	AUX_P/+
17	GND	18	GND
19	NC/EDP_HPD	20	EDP_HPD

PH2.0mm-6PIN foninio apšvietimo sąsaja

Smeigtukas	Signalasasasasasasasasas
1	GND
2	GND
3	PWM/Vadj
4	ĮJUNGTA/IŠJUNGTA
5	+12V/5V
6	+12V/5V

Kodėl verta rinktis JAV

Techninės įrangos tiekimas yra tik pagrindas; paslauga yra ilgalaikės sėkmės garantija. SKY-TDM yra įsipareigojusi paspartinti jūsų projekto pradžią ir visiškai išspręsti jūsų tiekimo grandinės iššūkius. Mes teikiame šią pagrindinę paramą:

- Ilgas produkto gyvavimo ciklas:Stabilios ir patikimos masinės gamybos galimybės.

- Išsami techninė pagalba:Pagalba atliekant LCD suderinamumo testavimą ir pasirinktinius signalo kabelius.

- Lankstus gamybos modelis:Mažas MOQ (minimalus užsakymo kiekis) ir greitas techninis atsakas.

- „Viskas viename“ ekrano sprendimai:Jutikliniai ekranai ir LCD skydeliai pristatomi kaip suderintas rinkinys, atitinkantis įvairius poreikius.

DUK

1 klausimas: ar ši HDMI ir DP, VGA ir C tipo iki LVDS EDP sąsajos AD plokštė palaiko ir LVDS, ir eDP ekranus?

A: Taip. Jis suderinamas su pramoninio lygio TFT LCD skydeliais, turinčiais LVDS arba eDP sąsajas. Galime rekomenduoti tinkamas jungtis ir programinę-aparatinę įrangą pagal jūsų konkretų skydelio modelį.

2 klausimas: kokios vaizdo įvesties sąsajos palaikomos?

A: Plokštė palaikoHDMI, DisplayPort, VGA ir USB Type-C(su DP Alt režimu), užtikrina platų suderinamumą su įvairiais pramoniniais kompiuteriais ir įterptinėmis sistemomis.

3 klausimas: ar programinė įranga gali būti pritaikyta?

A: Taip. Siūlome visapusiškas programinės įrangos tinkinimo paslaugas, įskaitant laiko koregavimą, EDID (išplėstinių ekrano identifikavimo duomenų) konfigūraciją, įkrovos logotipo tinkinimą ir skydelio parametrų optimizavimą.

4 klausimas: kokia yra plokštės darbinė įėjimo įtampa?

A: Valdiklio plokštė palaiko platų nuolatinės srovės įvesties diapazonąNuo 8V iki 25V, todėl puikiai suderinamas tiek su 12V, tiek su 24V pramoninėmis maitinimo sistemomis.

5 klausimas: ar galite pateikti atitinkamus jungiamuosius laidus?

A: Taip. Gaminame pritaikytus LVDS laidus, eDP FPC laidus, foninio apšvietimo laidus ir maitinimo laidus, kad užtikrintume „plug and play“ integraciją savo klientams.

6 klausimas: ar siūlote OEM paslaugas?

A: Taip. Mes palaikome PCB šilkografijos logotipo spausdinimą, programinės įrangos pritaikymą, jungčių modifikacijas, kabelių surinkimus ir visas ODM kūrimo paslaugas.

7 klausimas: kokia yra maksimali LVDS ir eDP išvesties skiriamoji geba?

A: LVDS išvestis palaiko iki1920 × 1080 @ 60 Hz(dviejų kanalų 8 bitų). eDP išvestis palaiko iki3840 × 2160 @ 60 Hz(4K UHD), priklausomai nuo skydelio specifikacijos ir kabelio kokybės. 4K programoms rekomenduojame naudoti eDP sąsają, kad būtų pasiektas optimalus pralaidumas.

8 klausimas: Ar ši lenta palaiko portreto režimo ekrano orientaciją?

A: Taip. Plokštė palaiko vaizdo pasukimą 180° per programinės įrangos konfigūraciją. Jei norite pasukti 90°/270° (portreto režimas), galime pritaikyti programinę-aparatinę įrangą pagal jūsų skydelio ir programos reikalavimus. Pateikdami užsakymą nurodykite orientacijos reikalavimą.

Susisiekite su mumis

Ieškau patikimoHDMI ir DP bei VGA ir C tipo Į LVDS EDP sąsajos AD plokštękitam įterptųjų rodymo projektui?

Norėdami rekomenduoti tinkamiausią sprendimą, užklausoje pateikite šią informaciją:

- LCD skydelio modelio numeris

- Būtina vaizdo įvesties sąsaja (HDMI, DP, VGA arba C tipo USB)

- Įvesties maitinimo įtampa

- Foninio apšvietimo reikalavimai

- Numatomas metinis kiekis

- OEM arba programinės įrangos pritaikymo reikalavimai

Mūsų inžinierių komanda peržiūrės jūsų specifikacijas ir pateiks suderinamą sprendimą, technines rekomendacijas ir pasiūlymą per 24 darbo valandas.
