Jutikliniai skydeliai yra daug daugiau nei tik skaidrus paviršius. Jo vidinė struktūra, laidžios medžiagos, gamybos tikslumas ir elektrinė konstrukcija lemia, ar jis gali patikimai ir stabiliai veikti realiame pasaulyje.
Pramoninės įrangos gamintojams tinkamo pramoninio jutiklinio skydelio pasirinkimas yra daug daugiau nei paprastas ekrano dydžių ar sąsajų palyginimas. Norint užtikrinti stabilų veikimą sudėtingoje aplinkoje, būtina suprasti, kaip jutiklinio skydelio veikimo principai, gamybos procesai ir konstrukcinė konstrukcija daro įtaką gaminio patvarumui, tikslumui ir ilgalaikiam veikimo stabilumui.

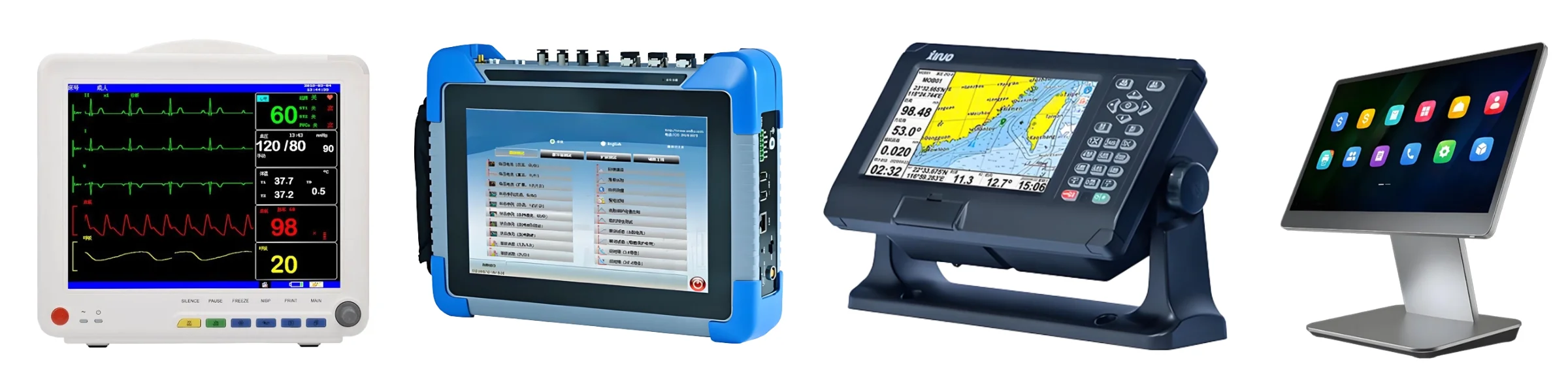

SKY-TDMpirmiausia teikia pritaikytus jutiklinio skydelio sprendimus pramoninėms valdymo sistemoms, medicinos įrangai, automobilių elektronikai, savitarnos kioskams ir kitoms programoms, kurioms reikalinga patikima žmogaus ir mašinos sąveika.
Mūsų gaminių portfelyje yra projektuojamos talpinės (PCAP) jutiklinės plokštės, taip pat 4 laidų, 5 laidų ir 8 laidų varžiniai jutikliniai skydeliai. Kiekviena technologija turi savo unikalius darbo principus, konstrukcinius dizainus ir gamybos procesus, todėl tinka skirtingoms taikymo sritims.
PCAP (Projected Capacitive) jutikliniai skydeliai pasiekia tikslų jutiklinį valdymą aptikdami elektrinio lauko pokyčius, o varžiniai jutikliniai skydeliai tai pasiekia aptikdami elektrinio signalo pokyčius, kuriuos sukelia fizinis laidžių sluoksnių kontaktas.
Nors abi technologijos leidžia vartotojams tiesiogiai sąveikauti su ekranu, jos labai skiriasi medžiagų, elektrodų konfigūracijos ir surinkimo procesų požiūriu.

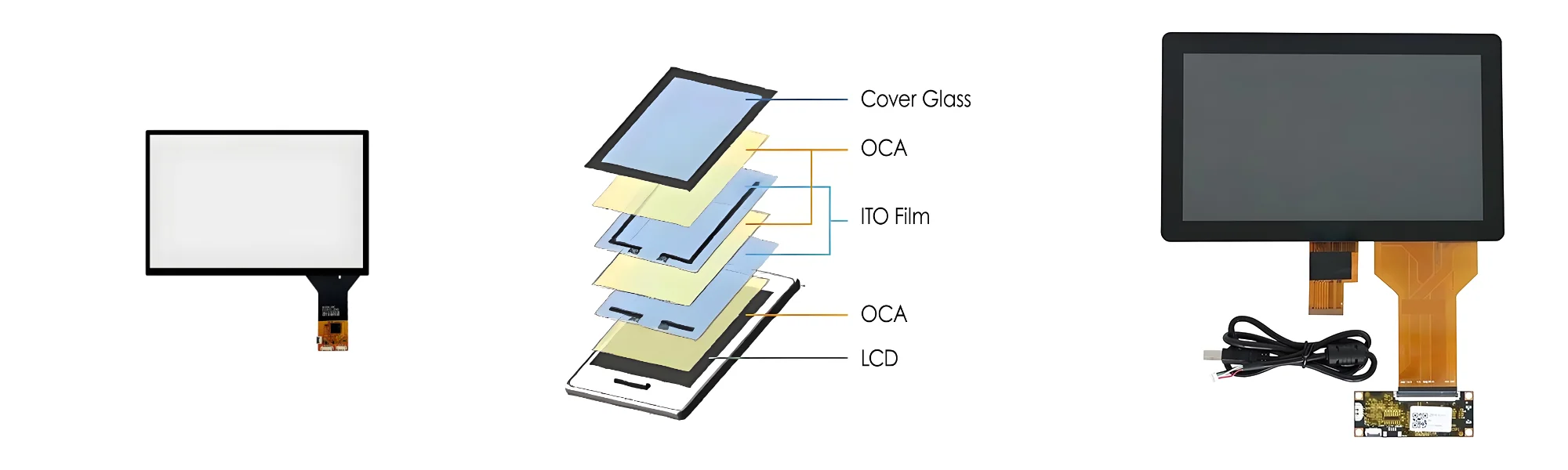

PCAP jutiklinio skydelio struktūrą sudaro šie komponentai:
● Uždenkite stiklą ar kitus tinkamus dangtelio paviršiaus komponentus
● Skaidrūs laidžių elektrodų sluoksniai
● Izoliacinės ir atraminės medžiagos (pvz., OCA, SCA)
● Lanksčios spausdintinės grandinės (FPC)
● Jutiklinio ekrano valdiklio plokštė
Kiekviena konfigūracija siūlo skirtingus optinių charakteristikų, mechaninių savybių, storio ir kainos kompromisus, todėl juos galima pritaikyti įvairiems taikymo scenarijams.

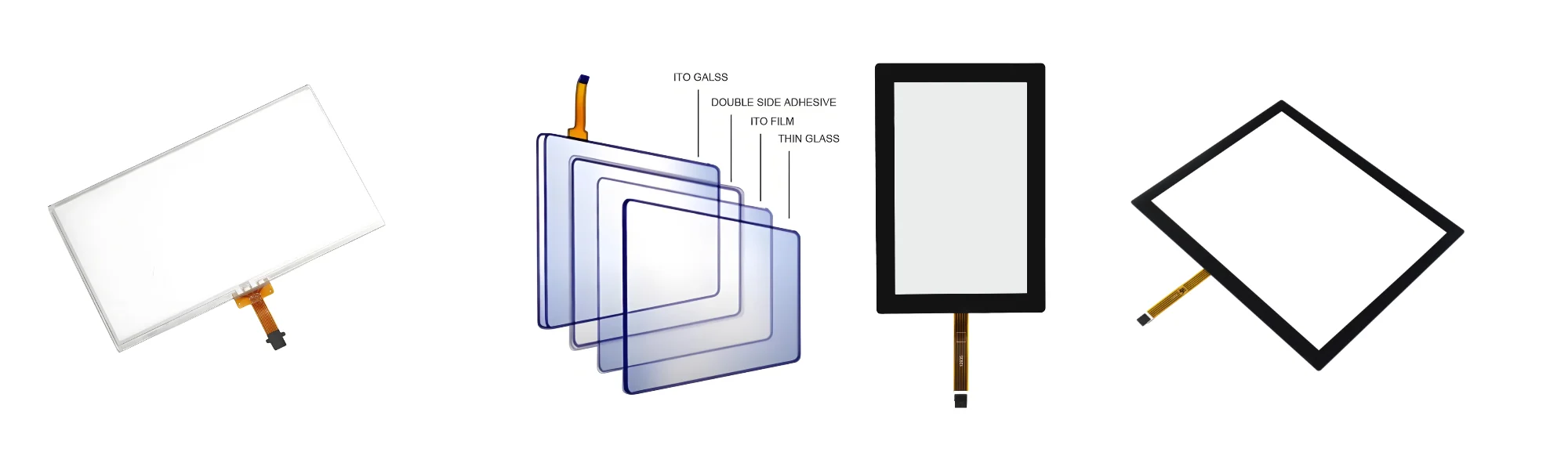

Rezistinio jutiklinio skydelio struktūra paprastai susideda iš dviejų laidžių sluoksnių, atskirtų mikroskopiniais izoliaciniais tarpikliais.
Viršutinis sluoksnis dažniausiai yra lanksti plėvelė, padengta skaidria laidžia medžiaga, o apatinis sluoksnis yra stiklas arba kitas pagrindas su laidžia danga.
Kai naudotojas paspaudžia ekrano paviršių, viršutinis sluoksnis deformuojasi, kad susiliestų su apatiniu laidžiu sluoksniu. Tada valdiklis matuoja gautus elektrinius signalus, kad nustatytų tikslią prisilietimo vietą.
Priklausomai nuo konkrečių projektavimo reikalavimų, jis taip pat gali apimti apsaugines dangas, kraštų juostas, lanksčius kabelius ir mechaninius atraminius komponentus.
Šis slėgiu pagrįstas veikimo principas ne tik leidžia varžiniams jutikliniams ekranams palaikyti valdymą plikomis rankomis, bet ir suderinamus su pirštinėmis bei tinkamų rašiklių ar kietų daiktų naudojimu.
Gaminant PCAP talpinius jutiklinius skydelius, reikia tiksliai valdyti laidžių pėdsakų, optinių paviršių, išlygiavimo tikslumą ir elektros jungtis.
Nors gamybos procesas skiriasi priklausomai nuo jutiklio medžiagų ir konstrukcijos konstrukcijos, pagrindiniai gamybos etapai paprastai apima šiuos veiksmus.
Gamybos procesas apima dangtelio stiklo, jutiklių pagrindų, skaidrių laidžių medžiagų, lanksčių spausdintinių schemų (FPC), lipniųjų juostų ir kitų komponentų patikrinimą. Medžiagos kokybė tiesiogiai veikia optinį aiškumą, elektrines charakteristikas, laminavimo patikimumą ir galutinio produkto mechaninį stiprumą. Pramoniniams projektams medžiagų parinkimas nustatomas atsižvelgiant į įrangos eksploatavimo aplinką ir mechaninius reikalavimus.
Priklausomai nuo dizaino reikalavimų, dengiamajame stikle atliekami tokie procesai kaip pjovimas, briaunų šlifavimas, gręžimas, poliravimas ir cheminis stiprinimas. Taip pat galima pritaikyti tinkintus šilkografinius rėmelius, logotipus, dekoratyvinius raštus ir tvirtinimo ypatybes. Priklausomai nuo pasirinktų medžiagų ir dizaino suderinamumo, galima naudoti tokias paviršiaus apdorojimo priemones kaip „Anti-Glare“ (AG), „Anti-Reflection“ (AR), „Anti-Fingerprint“ (AF) ir nuo išsitepimo. Šios procedūros padeda jutikliniam ekranui prisitaikyti prie skirtingų apšvietimo sąlygų, valymo procedūrų ir estetinių reikalavimų.
Talpiniuose jutikliuose yra skaidrūs laidūs elektrodai, išdėstyti tam tikrose matricose, kad būtų galima nustatyti talpos pokyčius. Elektrodų pėdsakų modeliai ir maršruto schemos nustato, kaip jutikliniai signalai aptinkami ir perduodami valdikliui.
Priklausomai nuo jutiklio technologijos, gamybos procesas gali apimti fotolitografinį ėsdinimą, apdorojimą lazeriu, spausdinimą ar kitus tinkamus metodus. Gamybos tikslumas yra labai svarbus, nes laidžių pėdsakų defektai gali neigiamai paveikti prisilietimą ir gaminio nuoseklumą.
Jutiklis turi būti elektra prijungtas prie jutiklinio valdiklio per FPC. Klijavimo procesas reikalauja tikslaus išlyginimo ir kontroliuojamų apdorojimo sąlygų. Patikimos elektros jungtys padeda sumažinti jungčių gedimus ir užtikrina stabilų ryšį tarp jutiklio ir valdiklio.
Dangtelio stiklas ir jutiklis yra laminuojami kartu naudojant atitinkamus skaidrius klijus. Laminavimo kokybė tiesiogiai veikia gaminio išvaizdą, optines charakteristikas ir mechaninį vientisumą. Gamybos metu turi būti griežtai kontroliuojamos dulkės, burbuliukai, išlyginimo nukrypimai ir klijų defektai.
Pabaigtos PCAP talpinės jutiklinės plokštės tikrinamos dėl išvaizdos, reakcijos į prisilietimą, elektrodų tęstinumo ir suderinamumo su tiksliniu valdikliu. Konkrečių projektų atveju papildomi bandymai gali apimti našumą keliais palietimais, valdymą pirštinėmis, vandens trukdžių veikimą, veikimą plačioje temperatūroje ir elektromagnetinio suderinamumo (EMC) testavimą.
Medžiagos parinkimas visų pirma turėtų būti pagrįstas taikymo scenarijumi, kad būtų išvengta per didelio projektavimo ir nereikalingo išlaidų padidėjimo. Šie išplėstiniai testai neturėtų būti laikomi standartinėmis kiekvieno PCAP jutiklinio skydelio konfigūracijomis.
4 laidų varžinis jutiklinis skydelis paprastai susideda iš lanksčios viršutinės laidžios plėvelės ir apatinio laidžio pagrindo, atskirto izoliuojančiais tarpikliais.
Įprasta konstrukcija apatiniame substrate yra X ašies elektrodai, o viršutinėje plėvelėje yra Y ašies elektrodai. Kai slėgis susiliečia du laidžius paviršius, valdiklis atitinkamam elektrodų rinkiniui suteikia įtampą ir matuoja gautus signalus, kad apskaičiuotų prisilietimo koordinates. Gamybos procesas paprastai apima:
● Medžiagos paruošimas: PET plėvelių, laidžių substratų, tarpiklių, lipniųjų juostų ir lanksčių spausdintinių grandynų (FPC) pasirinkimas pagal plokštės specifikacijas.
● Laidus sluoksnių apdorojimas: naudojant tinkamus gamybos procesus varžiniams paviršiams ir elektrodams gaminti.
● Tarpinio taško formavimas: vienodų izoliacinių taškų spausdinimas ant laidžiojo pagrindo, siekiant užtikrinti, kad laidūs sluoksniai liktų atskirti, kai plokštė nespaudžiama.
● Šilkografija ir periferinis apdorojimas: pagal poreikį gaminami dekoratyviniai rėmeliai, izoliaciniai raštai ar kitos nurodytos savybės.
● Laminavimas ir surinkimas: Viršutinės plėvelės ir apatinio pagrindo išlygiavimas ir surinkimas išlaikant reikiamus tarpus ir mechanines charakteristikas.
● FPC prijungimas ir patikrinimas: elektros jungčių užbaigimas, po to tikrinamos koordinatės, atsparumas, išvaizda ir funkcionalumas.
4 laidų varžinis jutiklinis skydelis yra labai ekonomiškas sprendimas.
5 laidų varžinis jutiklinis skydelis turi skirtingą elektrodų konfigūraciją, palyginti su 4 laidų versija. Įprastoje konstrukcijoje apatinis laidus substratas yra jutiklinis paviršius, o elektrodai keturiuose kampuose sukuria matavimo elektrinį lauką, o viršutinė laidžioji plėvelė pirmiausia veikia kaip įtampos jutimo sluoksnis.
8 laidų varžinis jutiklinis skydelis sukurtas remiantis tradicine 4 laidų architektūra, pridedant papildomų jungčių, kad būtų pasiekti stabilesni elektros matavimai.
Tinkamo jutiklinio ekrano pasirinkimas priklauso nuo konkretaus taikymo scenarijaus:
4 laidų varžiniai jutikliniai skydeliai geriausiai tinka naudoti su griežtais sąnaudų apribojimais.
5 laidų varžiniai jutikliniai skydeliai puikiai tinka pramoniniams tikslams, susijusiems su aukšto dažnio operacijomis, dažnu kontaktu ir numatomu ilgu tarnavimo laiku.
8 laidų varžiniai jutikliniai skydeliai tinka atšiaurioms aplinkoms, kur reikalingas aukštas stabilumas.
Įvairiose pramoninėse aplinkose taikomi skirtingi jutiklinio veikimo, ilgaamžiškumo, optinės kokybės ir veikimo lankstumo reikalavimai.
Pramoninė automatika ir žmogaus ir mašinos sąsajos (HMI)
Pramoniniams valdymo skydams paprastai reikalinga stabili prisilietimo reakcija, patikimas veikimas ir suderinamumas su įrangos valdymo sistemomis.
PCAP jutikliniai ekranai idealiai tinka sąsajoms, kurioms reikalingas stiklinis paviršius, intuityvus valdymas ir kelių lietimų galimybės. Atvirkščiai, varžinė technologija tinka programoms, kurioms reikalingas slėgis pagrįstas įvestis arba suderinamumas su įvairiomis pirštinėmis ir rašikliais.
Medicinos įranga
Medicinos instrumentams reikalingi lengvai valomi paviršiai, kontroliuojami mechaniniai matmenys ir patikimas prisilietimo atsakas.
PCAP jutiklinės plokštės turi lygaus stiklo priekinio skydelio dizainą, o varžinės plokštės puikiai tinka prietaisams, kuriuose slėgis ir suderinamumas su specialiais nukreipimo įrankiais yra prioritetiniai.
Savitarnos kioskai ir pramoninė įranga
Savitarnos kioskams, pardavimo automatams, spausdintuvams ir įrangos sąsajoms gali prireikti pritaikyto dangtelio stiklo, montavimo matmenų, FPC maršruto ir valdiklio suderinamumo.
PCAP jutikliniai skydeliai suteikia šiuolaikišką vartotojo patirtį, o varžinė technologija labiau tinka programoms, kurioms taikomi specifiniai įvesties reikalavimai arba griežti išlaidų apribojimai.
Transporto ir lauko įranga
Geležinkelio sistemos, jūrų elektronika, įkrovimo stotelės ir lauko valdymo terminalai dažnai susiduria su tokiais iššūkiais kaip temperatūros svyravimai, drėgmė, vibracija ar didelis aplinkos apšvietimas.
Šiose programose jutiklinis ekranas turi būti vertinamas kaip neatskiriama visos sistemos dalis. Tokie veiksniai kaip dangtelio stiklas, sandarinimo dizainas, klijai, valdiklio nustatymai, ekrano ryškumas ir mechaninio tvirtinimo metodai turi įtakos bendram patikimumui.
Nesvarbu, ar naudojama PCAP, ar varžinė technologija, negalima manyti, kad jie iš prigimties turi vandeniui atsparių, saulės šviesoje skaitomų ar aplinkos apsaugos savybių be tinkamo dizaino ir patvirtinimo.
Renkantis tinkamą tiekėją, rekomenduojama atsižvelgti į šiuos veiksnius:
● Patirtis dirbant su PCAP ir varžinio jutiklinio skydelio struktūromis
● Galimos 4 laidų, 5 laidų ir 8 laidų varžinės konfigūracijos
● Galimybė pasirinkti medžiagas ir pritaikyti konstrukciją
● jutiklių gamybos, šilkografijos, laminavimo ir surinkimo proceso valdymas
● Suderinamumas su FPC ir jutikliniais valdikliais
● Matmenų tikslumas kartu su išsamiais kokybės kontrolės įrašais ir procedūromis
● Prototipų kūrimo palaikymas ir masinės gamybos nuoseklumas
● Techninio ryšio efektyvumas ir ilgalaikio tiekimo galimybės
Mes teikiame pritaikytus jutiklinių skydelių sprendimus OEM ir ODM projektams, padedame klientams visapusiškai įvertinti jutiklinio skydelio konstrukcijas, medžiagas, matmenis, elektros jungtis ir taikymo reikalavimus.
Nesvarbu, ar jums reikia PCAP talpinių jutiklinių skydelių, ar 4 laidų, 5 laidų ir 8 laidų varžinių jutiklinių skydelių, galime pasirinkti optimalų mechaninį sprendimą, atitinkantį jūsų įrangos funkcinius, mechaninius ir aplinkosaugos reikalavimus.
Sveiki atvykę į kontaktąSKY-TDMaptarti PCAP talpinius jutiklinius skydelius, 4 laidų, 5 laidų ir 8 laidų varžinius jutiklinius skydelius ir leiskite mums pritaikyti jutiklinio skydelio sprendimą kitam jūsų projektui.
