Straipsnio santrauka:Tobulėjant pramoninėms ekranų sistemoms, inžinieriai dažnai susiduria su praktiniu iššūkiu: sujungti šiuolaikinius LVDS signalo šaltinius su TFT LCD skydeliais, kurie vis dar priklauso nuo TTL/RGB sąsajų. TheLVDS į TTL signalo konvertavimo lentąišSKY-TDMyra praktiškas tiltas tarp šių dviejų ekrano technologijų, padedančių įrangos gamintojams pakartotinai naudoti esamas LCD plokštes, tuo pačiu sumažinant perprojektavimo išlaidas, kūrimo laiką ir integravimo sudėtingumą. Su pramoninio lygio PCB dizainu, stabiliu signalo perdavimu, integruotu LED foniniu apšvietimu, reguliuojamu VCOM ir pritaikymo palaikymu, šio tipo konvertavimo plokštė tinka pramoniniams HMI, medicinos įrangai, įterptoms sistemoms, transporto įrangai ir kitoms ekrano programoms.
AnLVDS į TTL signalo konvertavimo lentąyra ekrano sąsajos grandinė, skirta LVDS diferencialiniams ekrano signalams konvertuoti į lygiagrečius TTL/RGB signalus, reikalingus suderinamiems TFT LCD skydams. Ši funkcija tampa ypač svarbi, kai pramoninis kompiuteris, įtaisytasis valdiklis arba ekrano šaltinis teikia LVDS išvestį, o pasirinktas LCD skydelis naudoja TTL/RGB sąsają.
Užuot pakeitę šiaip tinkamą LCD skydelį arba perdarę visą valdymo sistemą, inžinieriai gali įdiegti konvertavimo plokštę tarp signalo šaltinio ir ekrano. Šis metodas gali būti ypač naudingas senos įrangos atnaujinimams, pritaikytiems pramoniniams ekranams ir projektams, kuriuose turi būti naudojamas esamas LCD inventorius.

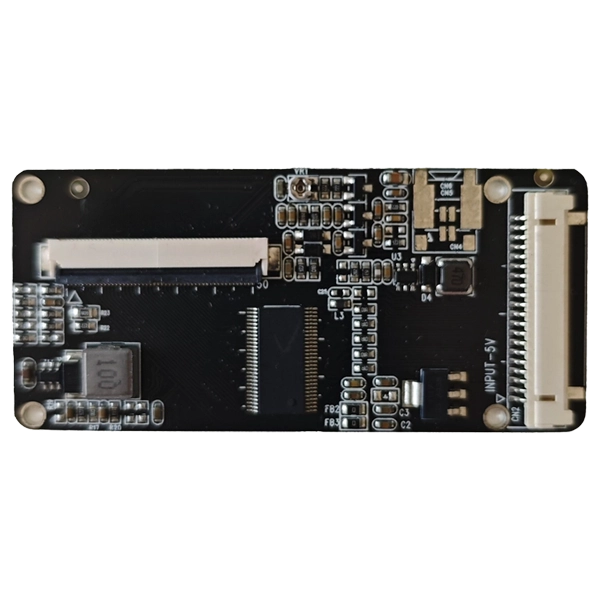

SKY-TDM sprendimas sukurtas atsižvelgiant į pramoninio ekrano integravimą. Standartinė konfigūracija palaiko a8 bitų LVDS įvestisir a50 kontaktų TTL/RGB LCD išvestis, su 5 V įvesties maitinimu, integruota LED tvarkykle, VCOM reguliavimu ir darbinės temperatūros diapazonu-20°C iki +70°C.
Ekrano sąsajos ne visada keičiamos. LVDS ir TTL/RGB naudoja skirtingus vaizdo duomenų perdavimo būdus, o tai reiškia, kad tiesioginis ryšys paprastai neįmanomas, kai šaltinis ir LCD skydelis naudoja skirtingą sąsajos architektūrą.
Tai sukuria keletą iššūkių OĮG įrangos gamintojams:
Tinkamai suprojektuota konversijos plokštė pašalina sąsajos neatitikimą, o likusią ekrano architektūrą išlaiko palyginti nepakitusią. Gamintojams, atnaujinantiems seną įrangą, tai gali būti efektyvesnis būdas nei visos ekrano sistemos pertvarkymas.
Signalo vientisumas yra vienas iš svarbiausių vaizdo konvertavimo veiksnių. Optimizuotas diferencinis maršruto parinkimas padeda sumažinti signalo iškraipymą ir palaiko stabilų vaizdo perdavimą tarp LVDS šaltinio ir konversijos grandinės.
Pramoninė įranga dažnai veikia kartu su varikliais, perjungimo maitinimo šaltiniais, ryšio įrenginiais ir kitais elektromagnetinių trukdžių šaltiniais. Kruopščiai suprojektuotas PCB išdėstymas ir maitinimo architektūra gali padėti sumažinti nepageidaujamus trukdžius ir pagerinti bendrą sistemos stabilumą.
Plokštėje yra TTL/RGB 50 kontaktų LCD sąsaja suderinamoms TFT plokštėms. Sąsaja apima RGB duomenis, sinchronizavimo signalus, laikrodį, su galia susijusius signalus, VCOM, atstatymą ir kitas ekrano valdymo jungtis.
Integruota LED foninio apšvietimo tvarkyklė padeda supaprastinti bendrą ekrano architektūrą. Užuot pirkę kelias nepriklausomas grandines, įrangos gamintojai gali integruoti konvertavimo ir foninio apšvietimo funkcijas į kompaktiškesnį ekrano sprendimą.
VCOM reguliavimas suteikia papildomo lankstumo derinant plokštę su skirtingais LCD skydeliais. Inžinieriai gali tiksliai sureguliuoti ekrano konfigūraciją, kad pasirinktam skydeliui būtų pasiektas tinkamas vaizdo našumas.
Ekrano integravimo projektams dažnai reikia pritaikytų jungčių, kaiščių apibrėžimų, kabelių ilgių, montavimo vietų, programinės įrangos konfigūracijų arba LCD laiko parametrų. Konversijos plokščių gamintojas, galintis pritaikyti šiuos elementus, gali žymiai sumažinti OĮG klientų integravimo darbus.
Šioje lentelėje apibendrinta tipinė SKY-TDM konfigūracijaLVDS į TTL signalo konvertavimo lentą. Faktinės specifikacijos gali skirtis priklausomai nuo pasirinkto LCD skydelio ir pritaikytų projekto reikalavimų.
| Prekė | Tipinė specifikacija |
|---|---|
| Įvesties sąsaja | LVDS, 8 bitų |
| LCD išvesties sąsaja | TTL/RGB, 50 kontaktų |
| Įvesties įtampa | 5V |
| Foninio apšvietimo tvarkyklė | Integruota LED tvarkyklė |
| VCOM koregavimas | Palaikoma |
| Darbinė temperatūra | -20°C iki +70°C |
| Individualus dizainas | Palaikoma |
| Įprasta LVDS jungtis | HRS DF14-20 / DF19-20 sąsaja |
| LCD jungtis | TTL FFC 50 kontaktų |
Inžinerinių projektų atveju sąsajos specifikacija visada turi būti patikrinta pagal tikslią LCD skydelio duomenų lapą. Vien kaiščių skaičius negarantuoja suderinamumo, nes signalo apibrėžimai, įtampos reikalavimai, laikas, orientacija ir jungčių priskyrimas gali skirtis įvairiose plokštėse.
Dėl LVDS konvertavimo į TTL lankstumo ši technologija yra naudinga įvairiuose pramoniniuose ir įterptųjų ekranų projektuose.
Pavyzdžiui, įrangos gamintojas gali turėti patikrintą 50 kontaktų TTL LCD skydelį, kuris jau yra integruotas į nusistovėjusį įrenginį. Jei pakaitinis valdiklis išveda LVDS, o ne TTL/RGB, keitimo plokštė gali suteikti sąsajos tiltelį nereikalaujant, kad gamintojas pakeistų visą ekrano agregatą.
Konvertavimo plokštės pasirinkimas turėtų prasidėti nuo LCD skydelio, o ne nuo norimo jungties tipo. Prieš pateikdami užsakymą, inžinieriai turėtų surinkti visą skydelio sąsajos informaciją.
Patikrinkite, ar šaltinis teikia vieno kanalo ar dviejų kanalų LVDS, bitų gylį, signalo laiką, įtampos reikalavimus ir jungties konfigūraciją. Standartinis SKY-TDM sprendimas palaiko vieno kanalo 8 bitų LVDS įvestį, o pritaikytus dizainus galima įvertinti pagal skirtingus reikalavimus.
50 kontaktų TTL jungtis nebūtinai reiškia, kad kiekvienas skystųjų kristalų ekranas naudoja tą patį kištuką. RGB duomenys, HSYNC, VSYNC, DE, DCLK, VCOM, maitinimo, foninio apšvietimo ir valdymo signalai turėtų būti kruopščiai lyginami su konvertavimo plokštės apibrėžimu.
LCD skyra, pikselių laikrodis, horizontalus laikas, vertikalus laikas ir sinchronizavimo reikalavimai turi atitikti plokštės konfigūraciją. Skirtingiems LCD modeliams gali prireikti koreguoti programinę arba aparatinę įrangą.
Atrankos etape reikia atsižvelgti į jungties padėtį, kabelio ilgį, PCB matmenis, tvirtinimo angas ir laisvą montavimo vietą. Kompaktiška pritaikyta PCB gali supaprastinti integravimą į įrangą su ribota vidine erdve.
Pramoninių projektų atveju pradinė imtis yra tik viena sprendimo dėl pirkimo dalis. Pirkėjai taip pat turėtų įvertinti inžinerinę pagalbą, pritaikymo galimybes, kokybės kontrolę, mėginių testavimą, gamybos pajėgumus ir ilgalaikį produkto prieinamumą.
Pramoniniams pirkėjams konvertavimo plokštės vertė viršija pagrindinį signalo konvertavimą. SKY-TDM savo sprendimą pozicionuoja kaip platesnės pramoninės ekranų integravimo paslaugos dalį, palaikydama OEM ir ODM projektus nuo suderinamumo įvertinimo iki gamybos.
Pagrindiniai pranašumai apima:
Šis vieno langelio metodas gali būti ypač naudingas OĮG gamintojams, kuriems reikia konvertavimo plokštės, suderintos su konkrečiu LCD, o ne į bendrą kūrimo plokštę. Projekto pradžioje patvirtinę LCD modelį, sąsajos apibrėžimą, skiriamąją gebą, jungtį ir mechaninius reikalavimus, inžinieriai gali sumažinti suderinamumo riziką prieš pradedant masinę gamybą.
Standartinis sprendimas skirtas suderinamiems TFT LCD skydams, naudojantiems 50 kontaktų TTL/RGB sąsają. Tikslus suderinamumas priklauso nuo LCD kaiščio apibrėžimo, laiko, skiriamosios gebos, įtampos ir kitų elektros reikalavimų.
Taip. OEM ir ODM projektams jungčių tipai, kaiščių priskyrimas, kabelių ilgiai ir sąsajos apibrėžimai gali būti pritaikyti pagal tikslinį LCD ir įrangos struktūrą.
Taip. Skirtingos LCD skyros ir laiko reikalavimai gali būti įvertinti atitinkamoms aparatinės ar programinės įrangos konfigūracijoms. Inžinieriai turėtų pateikti tikslų LCD modelį arba duomenų lapą, kad įvertintų suderinamumą.
Taip. Plokštė skirta pramoniniam ekrano integravimui ir palaiko darbinę temperatūrą nuo -20°C iki +70°C. Jo PCB išdėstymas, galios dizainas ir signalų architektūra yra optimizuoti stabiliam veikimui sudėtingose programose.
Taip. Gali būti pateikti atitinkami kabelių rinkiniai, įskaitant LVDS laidus, foninio apšvietimo laidus, maitinimo laidus ir, jei reikia, pritaikytus laidus.
Standartinė versija palaiko vieno kanalo 8 bitų LVDS įvestį. Dviejų kanalų LVDS reikalavimus galima įvertinti, kad būtų galima sukurti pritaikytą plokštę pagal tikslinio LCD laiko ir sąsajos specifikacijas.
Taip. Pramoniniams projektams primygtinai rekomenduojamas vertinimas. Konversijos plokštės bandymas su tikruoju LCD skydeliu ir sistemos valdikliu gali patikrinti signalo suderinamumą, vaizdo kokybę, laiką, foninio apšvietimo veikimą ir mechaninę integraciją prieš pradedant tūrio gamybą.
AnLVDS į TTL signalo konvertavimo lentągali būti efektyvus sprendimas, kai šiuolaikinės LVDS pagrįstos sistemos turi veikti su esamais TTL/RGB TFT LCD skydeliais. Suderinus stabilų signalo konvertavimą, į pramonę orientuotą PCB dizainą, integruotą foninio apšvietimo valdymą, VCOM reguliavimą ir pritaikymo galimybes, jis gali padėti originalios įrangos gamintojams supaprastinti ekrano integravimą ir išplėsti esamos LCD aparatinės įrangos naudojimą. Projektams, kuriems reikia pritaikytų sąsajų, LCD suderinamumo įvertinimo, kabelių derinimo ar gamybos palaikymo, pasirinkus patyrusį pramoninio ekrano partnerį, perėjimas nuo prototipo prie masinės gamybos gali būti daug efektyvesnis. Jei ieškote patikimo Kinijos gamintojo ir tiekėjo individualiems poreikiamsLVDS į TTL signalo konvertavimo lentą, susisiekite su mumissu savo LCD modeliu, sąsajos apibrėžimu, skyra ir sistemos reikalavimais, kad su SKY-TDM inžinierių komanda aptartumėte tinkamą sprendimą.
