Kaip HDMI į TTL sąsajos AD plokštė gali supaprastinti pramoninį LCD integravimą

OĮG ekrano projektams, kuriems reikia patikimo signalo konvertavimo,HDMI į TTL sąsajos AD plokštėišSKY-TDMyra praktiškas būdas prijungti HDMI vaizdo šaltinius su TTL/RGB TFT LCD skydeliais. Reguliuojama skydelio įtampa, integruotas LED foninio apšvietimo valdymas, pritaikoma programinė įranga ir kompaktiškas pramoninis dizainas leidžia naudoti įterptąją įrangą, HMI terminalus, medicinos prietaisus, laboratorinius įrenginius ir kitus ribotos erdvės ekranus.

HDMI į TTL sąsajos AD plokštė veikia kaip valdymo tiltelis tarp HDMI vaizdo šaltinio ir suderinamo TFT LCD skydelio, naudojant TTL/RGB signalizaciją. Įrangos gamintojams šio tipo valdiklių vertė neapsiriboja bazinio signalo konvertavimu. Skydelio įtampos pasirinkimas, ekrano laikas, foninio apšvietimo valdymas, sąsajos suderinimas, programinės įrangos konfigūracija ir PCB patikimumas gali turėti įtakos įterptosios ekrano sistemos sėkmei. SKY-TDM sprendimas palaiko kelias TTL sąsajos konfigūracijas, 3,3 V / 5 V skydelio įtampos reguliavimą, integruotą LED foninio apšvietimo valdymą, tinkinamą programinę įrangą ir 8–18 V nuolatinės srovės įvestį. Šios funkcijos padeda inžinieriams sumažinti papildomų grandinių skaičių, supaprastinti laidus, pagreitinti LCD integravimą ir sukurti lankstesnius pramoninius ekranus.

Turinys

1. Kas yra HDMI į TTL sąsajos AD plokštė?
2. Kodėl HDMI konvertavimas į TTL yra svarbus TFT LCD projektams?
3. Kokias pagrindines savybes reikia įvertinti?
4. Pagrindinės techninės specifikacijos
5. Kur galima naudoti lentą?
6. Kaip inžinieriai turėtų taikyti LCD integraciją?
7. Kaip pritaikymas pagerina projekto suderinamumą?
8. Dažnai užduodami klausimai
9. Išvada ir projekto palaikymas

Kas yra HDMI į TTL sąsajos AD plokštė?

HDMI į TTL sąsajos AD plokštė yra LCD valdiklis, konvertuojantis vaizdo informaciją iš HDMI šaltinio į signalo formatą, kurį gali apdoroti suderinamas TTL/RGB TFT LCD skydelis. HDMI plačiai naudojamas kompiuteriuose, įterptosiose sistemose, pramoniniuose valdikliuose ir kituose šiuolaikiniuose skaitmeniniuose vaizdo šaltiniuose, o daugelis TFT LCD plokščių naudoja lygiagrečias RGB arba TTL sąsajas.

Jei nėra tinkamo valdiklio, inžinieriams gali tekti pertvarkyti pagrindinę sistemą arba sukurti papildomą signalo konvertavimo grandinę. Speciali valdiklio plokštė suteikia tiesioginį integravimo kelią ir gali sujungti signalo apdorojimą, skydelio galios valdymą, laiko konfigūraciją ir foninio apšvietimo valdymą viename kompaktiškame sprendime.

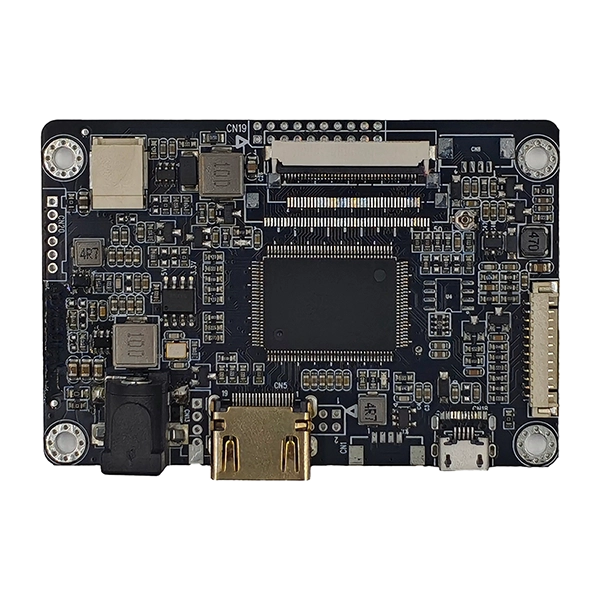

SKY-TDM HDMI į TTL sąsajos AD plokštė sukurta specialiai pramoniniam LCD integravimui. Pagal gaminio specifikacijas jis palaiko TTL/RGB ekrano išvesties konfigūracijas, reguliuojamą 3,3 V arba 5 V skydelio įtampą, integruotą LED tvarkyklę, pritaikomą programinę įrangą ir 8–18 V nuolatinės srovės maitinimo šaltinį.

Kodėl HDMI konvertavimas į TTL yra svarbus TFT LCD projektams?

Ekrano integravimas dažnai apima daugiau nei tinkamų fizinių matmenų LCD pasirinkimą. Inžinieriai taip pat turi atitikti vaizdo šaltinį, sąsają, įtampą, laiką, apšvietimą, jungtį ir mechaninę struktūrą.

Tinkamas HDMI į TTL valdiklis gali padėti išspręsti keletą bendrų integravimo problemų:

• Sąsajos suderinamumas:Tai užtikrina praktišką HDMI vaizdo šaltinių ir TTL/RGB TFT plokščių ryšį.
• Galios atitikimas:Reguliuojama skydelio įtampa padeda patenkinti skirtingus LCD elektros reikalavimus.
• Foninio apšvietimo valdymas:Integruotas LED foninio apšvietimo valdymas sumažina atskiros tvarkyklės grandinės poreikį.
• Programinės įrangos pritaikymas:Ekrano laikas ir kiti parametrai gali būti pritaikyti konkretiems LCD modeliams.
• Kompaktiškas montavimas:Mažas valdiklio išdėstymas gali būti naudingas, kai korpuso erdvė yra ribota.
• Plėtros efektyvumas:Paruošta valdiklio architektūra gali sumažinti ekrano sąsajos kūrimo, reikalingo OĮG komandai, skaičių.

Kokias pagrindines savybes reikia įvertinti?

1. Kelios TTL/RGB sąsajos konfigūracijos

Skirtingos TFT plokštės gali naudoti skirtingas FPC kaiščių priskirtas ir signalo konfigūracijas. Plokštė palaiko keletą sąsajų, įskaitant 40 kontaktų ir 50 kontaktų RGB konfigūracijas, todėl inžinieriai gali lanksčiau pasirinkti tinkamas plokštes.

2. Reguliuojama skydelio įtampa

Valdiklis palaiko pasirenkamą 3,3 V ir 5 V skydelio išėjimo įtampą. Tai svarbu, nes tiekiant nesuderinamą įtampą ekranas gali būti nestabilus arba sugadinti skydelio elektroniką. Įtampos pasirinkimas visada turi būti patikrintas pagal LCD gamintojo elektros specifikacijas.

3. Integruota LED foninio apšvietimo tvarkyklė

Integruota foninio apšvietimo valdymo grandinė supaprastina sistemos architektūrą, sujungdama ekrano valdymą ir LED foninio apšvietimo valdymą toje pačioje plokštėje. Foninio apšvietimo sąsaja suteikia maitinimo, įjungimo / išjungimo ir su PWM / Vadj susijusias jungtis sistemos lygio valdymui.

4. Pritaikoma programinė įranga

Skystųjų kristalų ekranams reikia atitinkamų laiko parametrų, kad vaizdai būtų rodomi teisingai. Priklausomai nuo projekto reikalavimų, programinės įrangos tinkinimas gali apimti tokius parametrus kaip skiriamoji geba, laikas, ekrano orientacija, įkrovos logotipas ir OSD konfigūracija.

5. Į pramonę orientuotas dizainas

Pramoninė įranga gali veikti nuolat ir gali patirti elektros trikdžius, temperatūros svyravimus ir erdvės apribojimus. Valdiklis sukurtas su stabiliu maitinimo valdymu, optimizuotu signalo nukreipimu ir EMI sąmoninga inžinerija, kad palaikytų sudėtingas įterptąsias programas.

Pagrindinės techninės specifikacijos

Šioje lentelėje apibendrinamos pagrindinės paskelbtos HDMI į TTL sąsajos AD plokštės specifikacijos:

Prieš pateikdami užsakymą arba pradėdami masinę gamybą, inžinieriai turėtų patvirtinti visas elektros, laiko, mechanines ir jungčių specifikacijas pagal pasirinktą LCD skydelį.

Kur galima naudoti lentą?

Dėl kompaktiškos architektūros ir konfigūruojamos ekrano sąsajos HDMI į TTL sąsajos AD plokštė yra naudinga įvairioms įterptoms programoms. Įprasti naudojimo atvejai apima:

• Pramoninis HMI:Prijunkite pramoninius kompiuterius ar valdiklius prie kompaktiškų TFT operatoriaus ekranų.
• Medicinos instrumentai:Pateikite diagnostikos, stebėjimo ir laboratorinės įrangos ekrano sąsają.
• Nešiojama bandymo įranga:Palaikykite kompaktiškus ekranus, kuriuose svarbi PCB erdvė ir energijos valdymas.
• Pastatų automatika:Pavaros ekrano moduliai, naudojami valdymo ir stebėjimo terminaluose.
• Apsaugos įranga:Integruokite TFT ekranus į kompaktiškus stebėjimo ir valdymo įrenginius.
• Įterptieji terminalai:Suteikite HDMI-TTL jungtį pritaikytiems pramoniniams ir išmaniesiems įrenginiams.

Šioms programoms paprastai keliami panašūs reikalavimai: stabilus vaizdo perdavimas, nuspėjamas skydelio suderinamumas, kompaktiškas įrengimas ir valdiklis, kurį galima pritaikyti prie galutinės LCD konfigūracijos.

Kaip inžinieriai turėtų taikyti LCD integraciją?

Patikimas ekrano projektas turėtų prasidėti nuo LCD skydelio specifikacijų, o ne paprasčiausiai pasirinkti valdiklį pagal įvesties jungtį. Struktūrinis suderinamumo patikrinimas gali užkirsti kelią brangiam perprojektavimui vėliau kuriant.

1. Nustatykite LCD modelį:Patvirtinkite tikslų skydelio dalies numerį ir duomenų lapą.
2. Patikrinkite sąsają:Patikrinkite, ar skydelyje naudojama reikiama TTL/RGB kaiščio konfigūracija.
3. Patvirtinkite įtampą:Suderinkite valdiklio skydelio įtampos nustatymą su LCD specifikacijomis.
4. Patikrinkite laiką:Patikrinkite pikselių laikrodį, horizontalųjį laiką, vertikalųjį laiką, sinchronizavimą ir susijusius parametrus.
5. Suderinkite foninį apšvietimą:Patvirtinkite LED įtampą, srovę, PWM reikalavimus ir jungties konfigūraciją.
6. Patikrinkite mechanines detales:Patikrinkite FPC orientaciją, jungties padėtį, plokštės matmenis ir montavimo reikalavimus.
7. Išbandykite visą komplektą:Įvertinkite vaizdo stabilumą, paleidimo elgesį, ryškumo valdymą, temperatūros našumą ir ilgalaikį veikimą.

Valdiklio tiekėjui pateikus LCD duomenų lapą, numatytą taikymą, įvesties šaltinį ir korpuso apribojimus, suderinimo procesas gali būti žymiai efektyvesnis.

Kaip pritaikymas pagerina projekto suderinamumą?

Standartinės valdiklių plokštės yra naudingos įprastoms programoms, tačiau OEM gaminiams dažnai keliami reikalavimai, kurių neįmanoma išspręsti naudojant bendrą konfigūraciją. Todėl programinės ir aparatinės įrangos pritaikymas gali tapti svarbia ekrano kūrimo dalimi.

SKY-TDM siūlo tinkinimo parinktis, kurios gali apimti:

• LCD raiška ir laiko konfigūracija
• Ekrano kadrų dažnio ir vaizdo parametrų reguliavimas
• Įkrovos logotipas ir paleisties sąsajos pritaikymas
• OSD meniu konfigūracija
• Ekrano orientacijos reguliavimas
• TTL/RGB kabelio ir FPC jungties atitikimas
• Foninio apšvietimo ryškumas ir galios sekos optimizavimas
• PCB šilkografija ir privačios etiketės pritaikymas
• Mechaninis montavimo pritaikymas

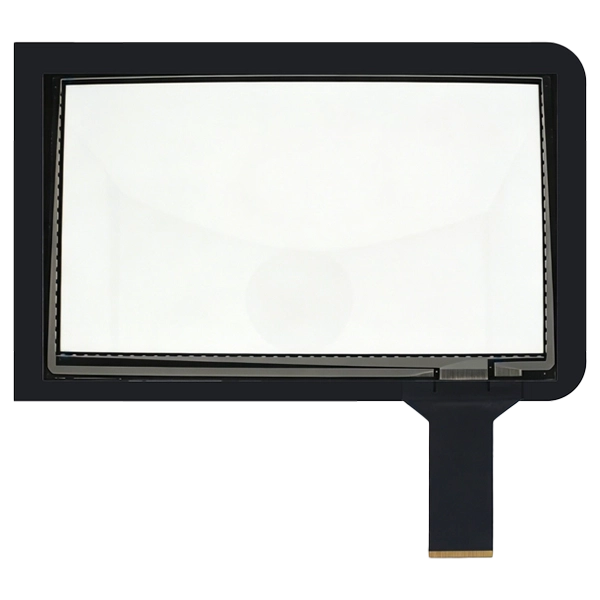

Šis metodas ypač naudingas OĮG gamintojams, kuriantiems įrangą su apibrėžtu LCD modeliu, pritaikytu korpusu arba ilgu gaminio gyvavimo ciklu. SKY-TDM taip pat suteikia platesnes ekrano integravimo galimybes, apimančias jutiklinius skydelius, LCD ekranus ir LCD tvarkyklių plokštes, kurios gali padėti supaprastinti kelių komponentų tiekimą.

Dažnai užduodami klausimai

1 klausimas: Kurie LCD skydeliai gali veikti su HDMI į TTL sąsajos AD plokšte?

Plokštė skirta suderinamiems TTL/RGB TFT LCD skydams. Suderinamumas priklauso nuo skydelio sąsajos, skiriamosios gebos, laiko, įtampos, jungties ir foninio apšvietimo reikalavimų. Tikslaus LCD modelio pateikimas padeda inžinierių komandai patikrinti suderinamumą.

2 klausimas: ar programinę įrangą galima pritaikyti konkrečiam LCD?

Taip. Programinė įranga gali būti pritaikyta pagal projekto reikalavimus, įskaitant rodymo laiką, skiriamąją gebą, orientaciją, paleidimo logotipą ir su OSD susijusius nustatymus.

3 klausimas: ar plokštėje yra foninio apšvietimo tvarkyklė?

Taip. Valdiklyje yra integruota LED foninio apšvietimo tvarkyklė, padedanti sumažinti papildomo išorinio foninio apšvietimo valdymo modulio poreikį.

4 klausimas: kokią skydelio įtampą palaiko valdiklis?

Paskelbtose specifikacijose nurodomos pasirenkamos 3,3 V ir 5 V plokštės įtampos parinktys. Tinkamas nustatymas turi būti parinktas pagal LCD gamintojo specifikacijas.

5 klausimas: ar plokštė tinka pramoninei įrangai?

Taip. Produktas skirtas pramoninėms reikmėms, tokioms kaip HMI terminalai, medicinos įranga, laboratoriniai instrumentai, nešiojamieji bandymo prietaisai ir įterptosios valdymo sistemos. Jo paskelbtas darbinės temperatūros diapazonas yra nuo -20°C iki 80°C.

6 klausimas: Ar SKY-TDM gali pateikti atitinkamus laidus?

Taip. SKY-TDM palaiko sąsajų ir kabelių atitikimą ekrano integravimo projektams, įskaitant pritaikytus TTL/RGB signalo kabelius ir FPC jungtis.

7 klausimas: Ar OĮG klientai gali prašyti pritaikyto prekės ženklo?

Taip. Galimas pritaikymas gali apimti PCB šilkografijos žymes, privačių etikečių pakuotes, išskirtinę programinę-aparatinę įrangą ir kitus su projektu susijusius reikalavimus.

Išvada ir projekto palaikymas

Tinkamo ekrano valdiklio pasirinkimas gali turėti didelės įtakos integruoto LCD projekto efektyvumui ir patikimumui. HDMI į TTL sąsajos AD plokštė yra praktiškas tiltas tarp HDMI vaizdo šaltinių ir TTL/RGB TFT plokščių, kartu sujungiant signalo konvertavimą, skydelio galios valdymą, foninio apšvietimo valdymą ir programinės įrangos konfigūraciją kompaktiškame sprendime. OĮG gamintojams galimybė tinkinti laiką, programinę-aparatinę įrangą, laidus, jungtis ir mechanines detales gali dar labiau supaprastinti produkto kūrimą ir palaikyti stabilią ilgalaikę gamybą.

Jei kuriate pramoninį HMI, medicinos prietaisą, laboratorinį įrenginį, nešiojamąjį testerį ar kitą įdėtąjį ekrano gaminį, SKY-TDM gali padėti įvertinti jūsų LCD modelį ir sistemos reikalavimus. Ištirkite HDMI į TTL sąsajos AD plokštę arbasusisiekite su mumissu savo LCD duomenų lapu, reikiama sąsaja, kiekiu ir pritaikymo reikalavimais, kad aptartumėte tinkamą ekrano valdiklio sprendimą.
