LCD moduliai + LCD tvarkyklės plokštės + jutikliniai skydeliai + įvairūs laidai + mechaniniai konstrukciniai komponentai
Ši visapusiška integracija tapo esminiu pritaikytų projektų reikalavimu, žyminčiu perėjimą nuo tradicinės priklausomybės nuo atskirų LCD modulių. Anksčiau daugeliui projektų reikėjo tik atskirų komponentų, tokių kaip atskiri jutikliniai skydeliai arba atskiri LCD moduliai. Tačiau pramonei vystantis, išteklių integravimas tapo esminiu projekto inicijavimo veiksniu.
Kai šie komponentai tiekiami ir surenkami iš skirtingų tiekėjų, dažnai iškyla tokių problemų kaip komponentų suderinamumas, vidinės erdvės išdėstymas ir surinkimo procesai, dėl kurių atsiranda produktų neatitikimų. Tai unikalus iššūkis, būdingas pritaikytiems projektams.
SKY-TDMProduktai pirmiausia skirti patenkinti individualių projektų pramonės, medicinos, savitarnos kioskų ir geležinkelio tranzito programų poreikius. Mes teikiame integruotus jutiklinius ir ekrano sprendimus, kad išspręstume suderinamumo ir suderinimo problemas per visą projekto gyvavimo ciklą.

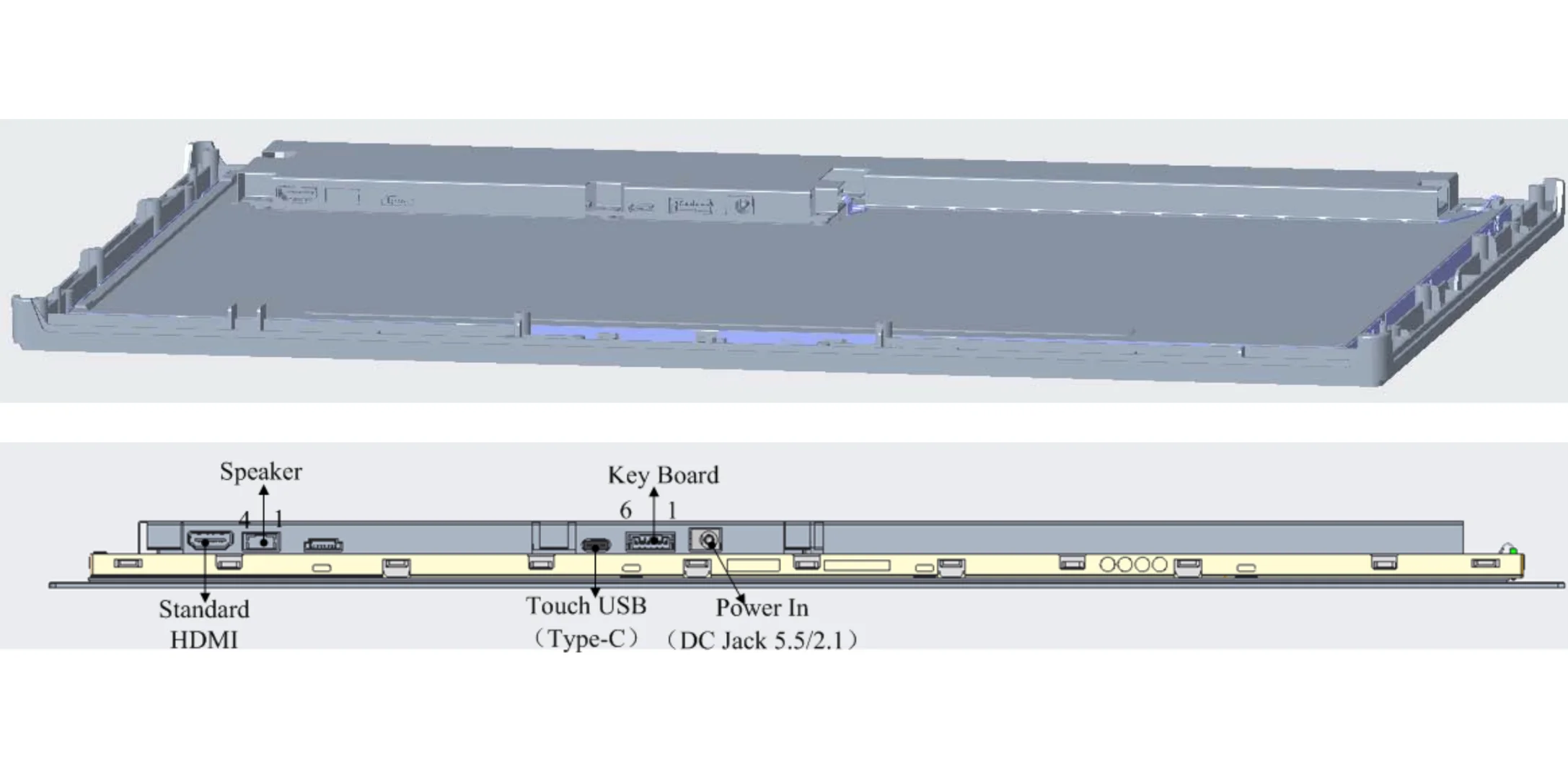

Tai 21,5 colio skystųjų kristalų ekranas su jutikliniu funkcionalumu, integruojantis LCD modulį, PCAP talpinį jutiklinį skydelį ir tvarkyklės plokštės sistemą į vieną ekrano architektūrą. Klientams tereikia pateikti 12 V nuolatinės srovės maitinimo šaltinį ir HDMI įvesties signalą, kad jis būtų įdiegtas į savo įrangą, todėl nereikia išorinės tvarkyklės plokštės.
Pagrindinės funkcijos:
· 21,5 colio ekrano dydis
· 1920 x 1080 Full HD raiška
· PCAP 10 taškų talpinis prisilietimas
· HDMI vaizdo įvesties sąsaja
· USB Type-C jutiklinė sąsaja
· Pasirenkamas AG (anti-glare) ir AF (anti-Fingerprint) paviršiaus apdorojimas
· Integruotas garsiakalbis

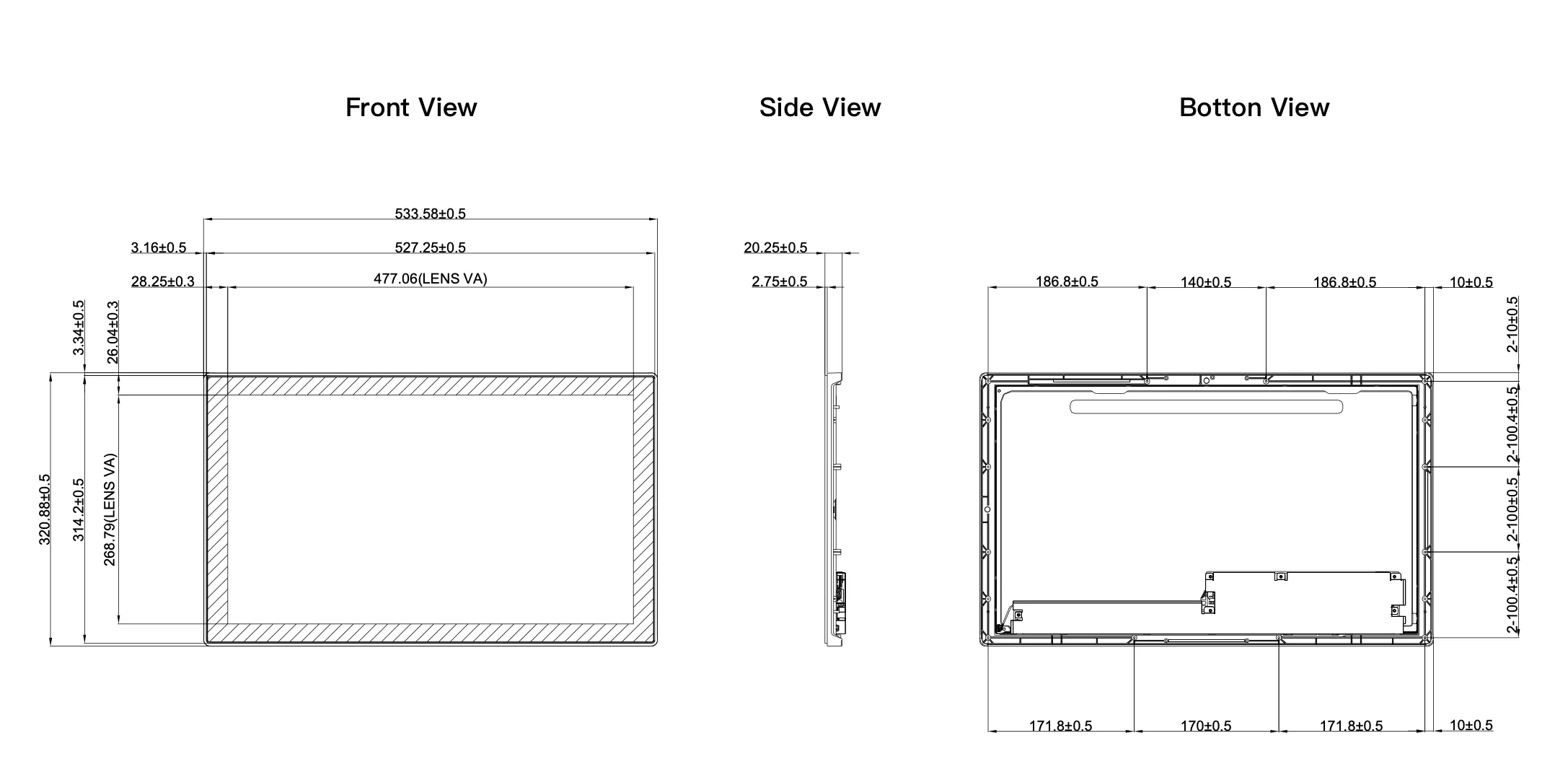

Įprastas jo energijos suvartojimas yra 26,26 W, o bendrieji gaminio matmenys yra 533,58 x 320,88 x 20,25 mm.
Pagrindinis integracijos tikslas – sumažinti atskirų komponentų skaičių ir supaprastinti ekrano architektūros diegimą.
Integruoti ekranai gali sumažinti bendras sistemos išlaidas. Jie padeda pagerinti komponentų įsigijimo efektyvumą, sumažinti kabelių ir jungčių poreikį, supaprastinti surinkimo procesus, sumažinti inžinerinio koordinavimo pastangas ir sutrumpinti ekrano sistemos integravimo laiką. Šie patobulinimai veiksmingai sumažina paslėptas darbo sąnaudas. Tačiau faktinis išlaidų sumažinimas priklauso nuo pradinės ekrano architektūros, gamybos apimties ir pritaikymo reikalavimų.
Taip, tai sukuria daugiau galimybių kompaktiškam mechaniniam dizainui. Kai už LCD skydelio arba šalia jo reikia sumontuoti atskiras ekrano tvarkyklės plokštes, reikia skirti papildomos vietos PCB ir kabeliams.
Tiesiogiai integruojant atitinkamus ekrano elektroninius komponentus į ekrano architektūrą, nereikia skirti vietos vairuotojo plokštei ir susijusiems kabeliams.
Šis erdvės optimizavimas ypač praktiškas savitarnos terminalams, kur ekranas paprastai montuojamas tiesiai ant korpuso priekio.

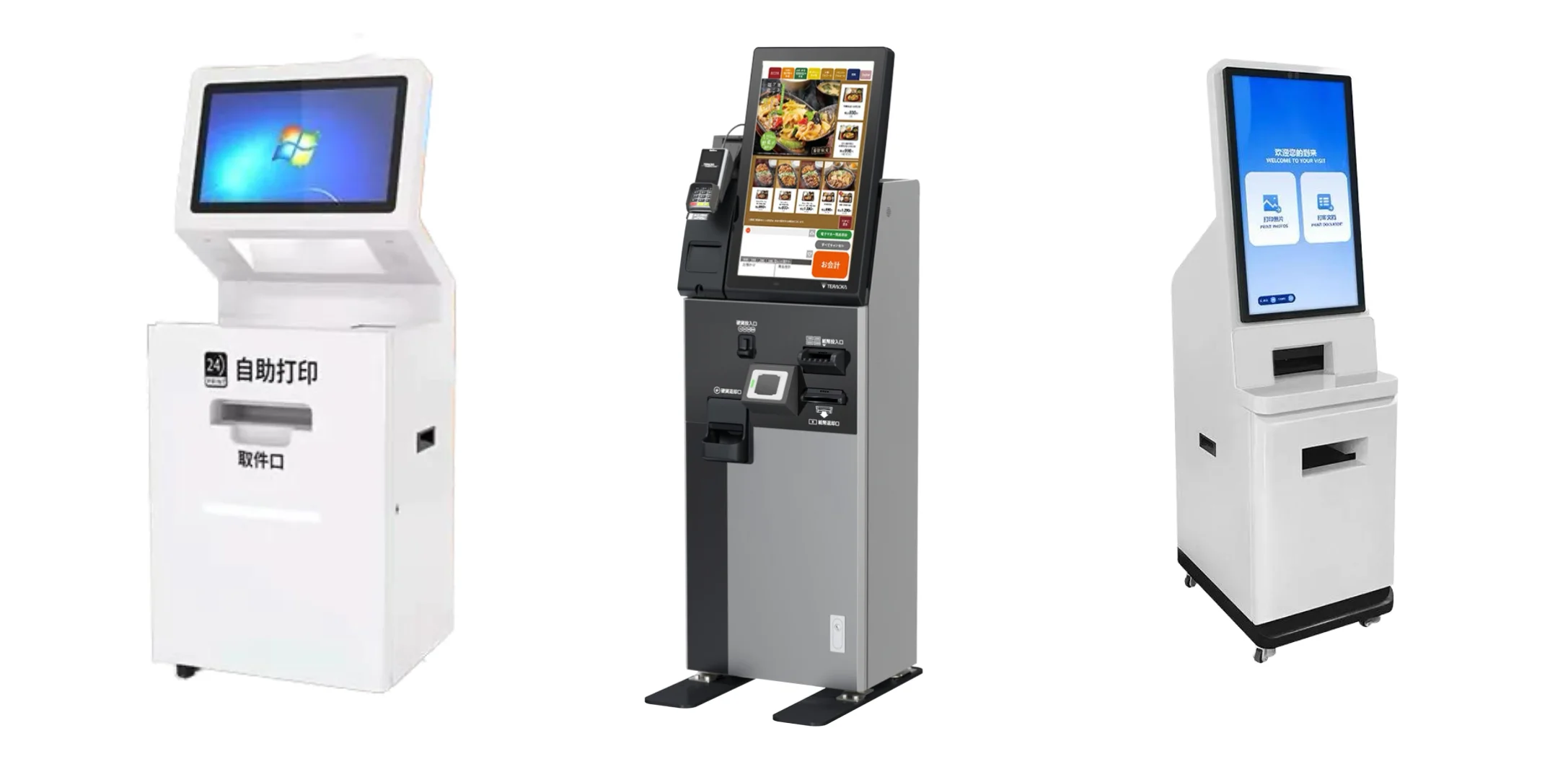

Savitarnos terminalai yra tipiškiausias „Touch + Display Integration“ programos scenarijus.
21,5 colio „Full HD“ jutiklinis ekranas suteikia daug rodymo ploto, kad būtų galima sklandžiai parodyti visą naudotojo srautą: Meniu ekranas → Produkto pasirinkimas → Užsakymo patvirtinimas → Mokėjimas ir atsiskaitymas → Kvitų spausdinimas.
Ta pati ekrano dizaino koncepcija gali būti taikoma kitai savitarnos įrangai:
· Savarankiško užsakymo kioskai: dideli jutikliniai ekranai leidžia vartotojams visiškai naršyti produktus, tvarkyti užsakymus ir atlikti operacijas be jokios personalo pagalbos.
· Mokėjimo terminalai: ekranas gali sujungti operacijų instrukcijas, operacijų informaciją ir liečiamas sąveikas į vieną vartotojui skirtą sąsają.
· Prekybos automatai: jutiklinė sąsaja gali būti naudojama produkto informacijai, reklaminiam turiniui, produktų pasirinkimui ir mokėjimo nurodymams pateikti.
· Bilietų pardavimo ir registracijos terminalai: interaktyvūs ekranai gali padėti naudotojams pasirinkti kelionės tikslą, rezervuoti užklausas, spausdinti bilietus ar užsiregistruoti.
· Savitarnos spausdintuvai: jutiklinis ekranas gali palengvinti dokumentų pasirinkimą, turinio peržiūrą, spausdinimo parinkčių nustatymus ir mokėjimo funkcijas.
Vienas iš pagrindinių iššūkių kuriant jutiklinio ekrano įrangą yra užtikrinti, kad jutiklinis skydelis, LCD modulis, vairuotojo plokštės valdiklis ir mechaninė struktūra veiktų sklandžiai.
Šis integruotas metodas ypač tinka masinės gamybos įrangos gamintojams. Tokiais atvejais itin svarbu ekrano nuoseklumas, įrengimo efektyvumas ir tiekimo grandinės koordinavimas. Pavyzdžiui, mūsų 21,5 colio gaminys parodo, kaip LCD, jutiklinis skydelis ir tvarkyklės elektronika gali būti integruoti į vieną ekrano modulio architektūrą. Jis taip pat atitinka patikimumo reikalavimus įvairiomis sąlygomis, įskaitant temperatūrą, vibraciją, šiluminį šoką, galios ciklą ir ESD.
OĮG klientams šis bendras gaminio dizainas yra geriausias sprendimas. Tai reiškia, kad nuo pat pradžių visas ekrano sprendimas kuriamas kaip neatsiejama įrangos dalis, o ne traktuojamas kaip izoliuotas LCD komponentas.
Prašome susisiektiSKY-TDM. Mūsų komanda padės atlikti įvertinimą ir pateiks idealų integruotą ekrano sprendimą (LCD + tvarkyklės lenta + jutiklinis skydelis), pritaikytą jūsų projektui.
