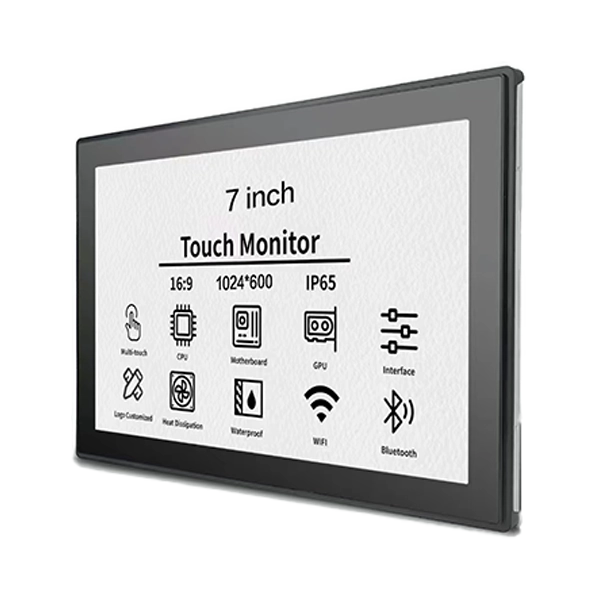

SKY-TDMsuteikia7 colių atviro rėmelio jutiklinis ekranasišmaniųjų namų valdymo pultams, pastato vaizdo domofonams, prieigos kontrolės terminalams ir įterptajai įrangai. Šis kompaktiškas monitorius, derinantis pramoninio lygio IPS ekraną su jautriomis PCAP kelių lietimų ir lanksčiomis tvirtinimo galimybėmis, padeda įrangos gamintojams sukurti intuityvias sąsajas, pritaikytas jų gaminiams.
7 colių atviro rėmelio jutiklinis ekranas siūlo praktišką pusiausvyrą tarp kompaktiškų matmenų, interaktyvių funkcijų ir lanksčios įrangos integracijos. Skirtingai nuo įprastų stalinių monitorių, jo atviro rėmo konstrukcija skirta montuoti individualiuose korpusuose, sienų plokštėse, kioskuose ir įterptosiose sistemose. Pagrindiniai pasirinkimo veiksniai yra ekrano skiriamoji geba, ryškumas, jutiklinis jautrumas, jungčių sąsajos, montavimo matmenys ir veikimo sąlygos. SKY-TDM palaiko tinkinimo parinktis, tokias kaip didelio ryškumo ekranai, dangtelio stiklo apdorojimas, optinis sujungimas, mechaninės modifikacijos ir sąsajos koregavimas, padedant originalios įrangos gamintojams kurti ekrano sprendimus, atitinkančius jų taikymo reikalavimus.
7 colių atviro rėmelio jutiklinis ekranas yra kompaktiškas interaktyvus ekranas, skirtas integruoti į įrangą, o ne naudoti kaip atskirą darbalaukio ekraną. Paprastai jame yra LCD skydelis, jutiklinis jutiklis, valdiklio elektronika ir tvirtinimo konstrukcija, leidžianti įrangos gamintojams sumontuoti ekraną už pasirinkto priekinio skydelio.
Atviro rėmo konstrukcija leidžia OĮG inžinieriams geriau kontroliuoti gatavo produkto išvaizdą, montavimo išdėstymą ir bendrus matmenis. Užuot sutalpinę visą vartotojų monitoriaus korpusą, dizaineriai gali integruoti ekraną tiesiai į sieninį valdymo bloką, prieigos terminalą ar mašinos korpusą.
SKY-TDM modelis sujungia pramoninio lygio IPS LCD skydelį su projektuojamąja talpine (PCAP) kelių jutiklių technologija. Standartinė HDMI vaizdo įvestis ir USB jutiklinis jungtis supaprastina integravimą su suderinamomis pagrindinio kompiuterio sistemomis, o metalinė atviro rėmo konstrukcija palaiko įterptinį diegimą.
Gamintojams, kuriantiems išmaniųjų namų sąsajas ar pastatų automatizavimo įrangą, rezultatas – kompaktiška ekrano platforma, kurią galima pritaikyti prie skirtingų korpusų konstrukcijų ir vartotojo sąveikos reikalavimų.
Sužinokite daugiau apie 7 colių atvirojo rėmelio jutiklinį ekraną ir jo galimas konfigūravimo parinktis.
IPS LCD skydelis suteikia plačius žiūrėjimo kampus, padedančius vartotojams skaityti informaciją iš skirtingų padėčių aplink sieninį terminalą ar valdymo stotį. Tai ypač naudinga bendrosiose erdvėse, kur vartotojai ne visada žiūri tiesiai į ekraną.
Atsižvelgiant į pasirinktą konfigūraciją, ekrano skiriamoji geba, ryškumas, kontrastas ir paviršiaus apdorojimas gali būti suderinti su vizualiniais programos reikalavimais.
Planuojama talpinė jutiklinė technologija palaiko intuityvią sąveiką, įskaitant bakstelėjimą, braukimą ir kitus palaikomus kelių prisilietimų gestus. Jis tinka grafinėms sąsajoms, kurios leidžia vartotojams naršyti meniu, koreguoti nustatymus ir valdyti prijungtus įrenginius.
Specializuotų projektų atveju galima pritaikyti prisilietimo našumą, kad atitiktų tokius reikalavimus, kaip pirštinių veikimas, su vandeniu susijusios prisilietimo sąlygos arba storesnis dengiantis stiklas. Šios funkcijos turėtų būti nurodytos ir patvirtintos numatytai veiklos aplinkai.
Atviro rėmo struktūra leidžia monitoriui tilpti į pritaikytus įrangos korpusus be įprastinio išorinio monitoriaus korpuso. Rezervuotos tvirtinimo angos ir pritaikomos mechaninės savybės gali padėti gamintojams suderinti ekraną su jų korpuso dizainu.
SKY-TDM apibūdina šį gaminį kaip tinkamą veikti visą parą įterptosiose programose. Faktinis diegimo patikimumas priklauso nuo visos sistemos konstrukcijos, įskaitant vėdinimą, maitinimo kokybę, temperatūrą, montavimą ir naudojimo sąlygas.
Norint tinkamai sukonfigūruoti pagrindinio kompiuterio aparatinę ir programinę įrangą, monitorius gali būti integruotas su „Windows“, „Linux“, „Android“ ir „Raspberry Pi“ sistemomis. Prieš užbaigdami dizainą, patvirtinkite vaizdo išvestį, jutiklinę įvestį ir tvarkyklės suderinamumą.
Dėl mažo ekrano dydžio ir įterptos konstrukcijos šis monitorius yra ypač naudingas, kai įrangai reikia interaktyvios sąsajos, tačiau jos montavimo vieta yra ribota.
Pavyzdžiui, išmaniojo namo sistemos integratoriui gali prireikti septynių colių ekrano, kuris tilptų į iš anksto nustatytą sieninį gaubtą ir būtų pasiekiamas visą dieną. Pritaikytas atviro rėmo monitorius gali sulygiuoti tvirtinimo angas, kabelių pozicijas ir liečiamą paviršių su korpusu, todėl nereikia perprojektuoti viso valdymo skydelio.
Vertindami taikomąją programą, inžinieriai taip pat turėtų atsižvelgti į žiūrėjimo atstumą, aplinkos apšvietimą, vartotojo prieigą, numatomas darbo valandas ir gatavo korpuso teikiamą aplinkos apsaugą.
Lietimo technologija tiesiogiai veikia naudojimo patogumą, programinės įrangos sąveiką ir tinkamumą darbo aplinkai. PCAP ir varžinės jutiklinės technologijos atitinka skirtingus reikalavimus, todėl sprendimas turėtų būti pagrįstas tuo, kaip naudotojai naudos įrangą.
| Palyginimo faktorius | PCAP Touch | Resistive Touch |
|---|---|---|
| Sąveika | Atitinkamai sukonfigūravus, palaiko kelių palietimų ir gestų sąsajas | Paprastai tinka tiesioginei sąveikai nurodykite ir pasirinkite |
| Palieskite įvestį | Reaguoja į talpos pokyčius | Reaguoja į liečiamo paviršiaus spaudimą |
| Vartotojo patirtis | Panašus į šiuolaikinius išmaniuosius telefonus ir planšetinius kompiuterius | Praktiška atliekant paprastas, kontroliuojamas įvesties užduotis |
| Pirštinių operacija | Reikalingas suderinamas jutiklinis derinimas ir tinkamos pirštinės | Gali palaikyti daugybę pirštinių ir rašiklio programų, priklausomai nuo dizaino |
| Tipiškos programos | Išmanieji namų skydeliai, domofonai ir interaktyvūs terminalai | Pasirinktos pramoninės valdymo sistemos ir specializuoti įvesties įrenginiai |
Šiuolaikinės išmaniųjų namų sąsajos su braukimo navigacija ir kelių lietimų valdikliais PCAP dažnai yra tinkamas atskaitos taškas. Įrangoje, kuri naudojama su tam tikromis pirštinėmis ar rašikliais, gali būti verta įvertinti slėgį pagrįstą varžinį prisilietimą.
Nė viena technologija nėra visuotinai pranašesnė. Geriausias pasirinkimas priklauso nuo vartotojo sąsajos, dangtelio stiklo, veikimo aplinkos ir reikalingo lietimo elgesio. Lygindami galimas integravimo parinktis, peržiūrėkite SKY-TDM jutiklinio skydelio ir ekrano sprendimus.
Vien tik ekrano dydis nenulemia, ar monitorius tiks įterptajai sistemai. Pirkėjai turėtų kartu peržiūrėti optines, elektrines, mechanines ir aplinkosaugos specifikacijas.
| Specifikacija | Paskelbta produkto informacija | Kodėl tai svarbu |
|---|---|---|
| Ekrano dydis | 7 colių | Nustato rodymo kategoriją ir turimą sąsajos erdvę. |
| Ekrano technologija | Pramoninio lygio IPS LCD | Palaiko plataus kampo žiūrėjimą stacionariems įrengimams. |
| Rezoliucija | Patvirtinkite užsakytą konfigūraciją | Įtakoja teksto aiškumą, piktogramas ir sąsajos išdėstymą. |
| Touch technologija | PCAP multi-touch | Palaiko reaguojančias interaktyvias sąsajas. |
| Vaizdo sąsaja | HDMI | Sujungia ekraną su suderinama pagrindine įranga. |
| Lietimo sąsaja | USB | Perkelia jutiklinę įvestį į pagrindinę sistemą. |
| Maitinimas | Patvirtinkite pasirinkto modelio reikalavimus | Užtikrina elektrinį suderinamumą su įranga. |
| Montavimas | Atviro rėmo įterptasis diegimas | Nustato gaubto išpjovas ir mechaninį tvirtinimą. |
| Tinkinimas | Ryškumas, stiklo apdorojimas, klijavimas ir mechaninės galimybės | Padeda pritaikyti monitorių prie konkrečių projekto reikalavimų. |
Prieš užsakydami paprašykite naujausio techninio duomenų lapo ir mechaninio brėžinio. Patvirtinkite aktyvią rodymo sritį, bendruosius matmenis, montavimo angų padėtį, kabelio atstumą, maitinimo jungtį ir pagrindinio kompiuterio sąsajos reikalavimus.
Ryškumas taip pat turėtų atitikti diegimo aplinką. Standartiniam patalpų valdymo pultui gali nereikėti tokio paties skaisčio kaip ekranui, esančiam šalia šviesaus lango. SKY-TDM pateikia aukšto ryškumo tinkinimo parinktis iki 1000 nitų tinkamoms konfigūracijoms; galutinė pasirinkto modelio vertė turėtų būti patvirtinta.
OĮG įranga retai turi vienodus korpuso matmenis arba eksploatacinius reikalavimus. Tinkinimas padeda suderinti ekraną su visu gaminiu, o ne verčia inžinierius perprojektuoti aplinkinius komponentus aplink standartinį monitorių.
SKY-TDM siūlo tinkinimo parinktis, kurios gali apimti:
Optinis sujungimas, jutiklinis derinimas ir aplinkos apsauga neturėtų būti laikomi keičiamomis savybėmis. Pavyzdžiui, sujungimas gali pagerinti optinį našumą ir padėti sumažinti erdvę, kurioje gali kauptis dulkės arba drėgmė, tačiau tai automatiškai nenustato konkretaus IP reitingo ir nepadaro viso įrenginio atsparaus vandeniui.
Projekto komandoms veiksmingiausias būdas yra apibrėžti mechaninį brėžinį, sąsajos reikalavimus, tikslo ryškumą, lietimo elgesį ir veikimo sąlygas prieš prašant pritaikyto pavyzdžio.
Struktūrinis įvertinimas padeda išvengti suderinamumo problemų kuriant prototipus ir masinę gamybą. Lygindami tiekėjus ir konfigūracijas naudokite šį kontrolinį sąrašą.
Šie veiksmai ypač svarbūs gaminiams, kurie bus gaminami per kelis gamybos etapus. Ankstyvas patvirtinimas gali sumažinti korpuso pertvarkymą, integravimo delsą ir išvengiamus pakeitimus po gamybos pradžios.
Pagrindinis jo pranašumas yra kompaktiška, interaktyvi integracija. Atviro rėmo konstrukcija leidžia gamintojams įdėti ekraną į pasirinktinį įrangos korpusą, o jutiklinė funkcija suteikia tiesioginį vartotojo valdymą, nereikalaujant atskiros klaviatūros ar pelės.
Taip. Galimos tinkinimo parinktys apima mechaninius matmenis, montavimo angų padėtį, kabelių išdėstymą, dangtelį ir pasirinktas sąsajos funkcijas. Pasidalykite korpuso brėžiniu ir montavimo reikalavimais, kad patvirtintumėte tinkamumą.
SKY-TDM nurodo monitorių nuolatiniam veikimui tinkamose integruotose programose. Faktinis tarnavimo laikas ir patikimumas priklauso nuo galutinės konfigūracijos, aplinkos temperatūros, maitinimo, vėdinimo ir eksploatavimo sąlygų. Prieš diegdami patvirtinkite reikiamus patvirtinimo kriterijus.
Gaminio informacijoje HDMI vaizdo įvestis ir USB jutiklinis ryšys nurodomas kaip standartinės sąsajos. Pritaikius gali būti prieinamos kitos sąsajos konfigūracijos. Prieš užsakydami patvirtinkite suderinamumą su numatoma pagrindinio kompiuterio aparatine įranga.
Galimas ryškumo tinkinimas, o tinkamoms konfigūracijoms pateikiamos didelio ryškumo parinktys iki 1000 nitų. Optinis sujungimas ir tinkamas paviršiaus apdorojimas taip pat gali padėti pagerinti skaitomumą. Tikrasis veikimas priklauso nuo įrengimo, atspindžių ir aplinkos apšvietimo.
SKY-TDM nustato Windows, Linux ir Android suderinamumą, o Raspberry Pi pagrįstas sistemas taip pat palaiko tinkamos konfigūracijos. Integracijos testavimo metu patikrinkite pagrindinio kompiuterio vaizdo išvestį, USB jutiklinį palaikymą, tvarkykles ir programinės įrangos reikalavimus.
Pateikite reikiamą kiekį, taikomąją programą, skiriamąją gebą, ryškumą, jutiklinę technologiją, sąsajos reikalavimus, montavimo brėžinį, veikimo aplinką ir visus pritaikymo poreikius. Šios detalės padeda tiekėjui rekomenduoti tinkamą konfigūraciją ir įvertinti gamybos reikalavimus.
7 colių atviro rėmelio jutiklinis ekranas yra praktiškas pasirinkimas įrangos gamintojams, kuriems reikia kompaktiško interaktyvaus ekrano su lanksčia mechanine integracija. Jo tinkamumas priklauso ne tik nuo ekrano dydžio: raiška, ryškumas, jutiklinė technologija, montavimo matmenys, sąsajos ir veikimo sąlygos turi atitikti gatavą gaminį.
Naudodamas IPS ekrano technologiją, PCAP multi-touch, HDMI vaizdo įvestį, USB jutiklinį ryšį ir tinkinimo parinktis, SKY-TDM sprendimas gali palaikyti išmaniųjų namų valdymo pultus, pastatų domofonus, prieigos terminalus ir kitas įterptas programas. Kruopšti specifikacijų peržiūra ir mėginių tikrinimas išlieka būtini norint užtikrinti patikimą integraciją.
Planuojate naują išmaniųjų namų terminalą, domofono sistemą ar pramoninio valdymo sąsają?Išbandykite 7 colių atvirojo rėmelio jutiklinį ekraną irsusisiekite su mumisaptarti ekrano specifikacijas, mechaninius brėžinius, OEM pritaikymo reikalavimus ir projekto tvarkaraštį. SKY-TDM gali padėti įvertinti tinkamą ekrano konfigūraciją kitam produkto kūrimo projektui.
