Renkantis talpinius jutiklinius skydelius pramoninei įrangai, šiandien daugiausia dėmesio skiriama ekrano dydžiui, lietimo taškams, dengiamajam stiklui ir optiniam laminavimui. Tačiau nereikėtų ignoruoti vienos pagrindinės techninės specifikacijos: jutiklinio signalo sąsajos.
Kuo iš tikrųjų skiriasi USB ir I²C pramoniniams talpiniams jutikliniams skydams? Ir dar svarbiau, kaip pasirinkti tinkamą sąsają savo projektui?
OĮG ir ODM klientams pasirinkimas labai priklauso nuo pagrindinės sistemos, valdiklio architektūros, programinės įrangos aplinkos ir mechaninio dizaino.
SKY-TDM siūlo pritaikytus talpinius jutiklinius skydelius pramoniniams HMI, medicinos prietaisams, įterptoms sistemoms, išmaniesiems terminalams ir automatizavimo programoms, palaikančius USB, I²C ir kitas sąsajos parinktis.
Jis perduoda jutiklinius duomenis į pagrindinę sistemą naudodamas USB ryšio protokolą. Kadangi USB yra viena iš labiausiai paplitusių periferinių sąsajų, tai idealus pasirinkimas jungiantis prie pramoninių kompiuterių, Windows/Linux/Android platformų, savitarnos kioskų, komercinių ekranų ir įterptųjų kompiuterių.
Didžiausias USB privalumas yra patogumas. Kūrimo komandos gali lengvai prijungti jutiklinį skydelį prie pagrindinės sistemos, nekurdamos specialių ryšio grandinių pagrindinėje PCB, o tai labai sumažina produkto kūrimo laiką.
I²C yra įprasta nuosekliojo ryšio sąsaja įterptosiose sistemose.
I²C jutikliniai skydeliai tiesiogiai bendrauja su mikrovaldikliais arba procesoriais per I²C magistralę, todėl jie idealiai tinka pasirinktiniam techninės įrangos dizainui.
Pavyzdžiui, jei pramoninis projektas jau turi pagrindinę valdymo plokštę, paprastai pageidautina prijungti jutiklinį valdiklį prie procesoriaus per I²C. Šiuo atveju I²C veikia kaip neatsiejama aparatinės įrangos architektūros dalis, o ne tik išorinė periferinė įranga.
| Funkcija | USB jutiklinis skydelis | IIC jutiklinis skydelis |
| Integravimo metodas | Išorinis periferinis įrenginys | Įterptasis ryšys |
| Pramoninis kompiuteris | Puikiai | Mažiau patogus |
| Įterptasis MCU | Galima | Puikiai |
| OS suderinamumas | Paprastai patogu | Reikalingas sistemos integravimas |
| Plėtra | Greitesnis daugeliui kompiuterinių projektų | Reikalinga aparatinės įrangos / programinės įrangos kūrimas |
| PCB integracija | Mažiau tiesiogiai | Labai integruotas |
| Kabelio taikymas | Lankstesnis | Labiau tinka trumpoms jungtims |
| Aparatinės įrangos pritaikymas | Geras | Puikiai |
| Tipiškas naudojimas | HMI, kioskas, kompiuterinis terminalas | Integruotas HMI, pritaikyta įranga |

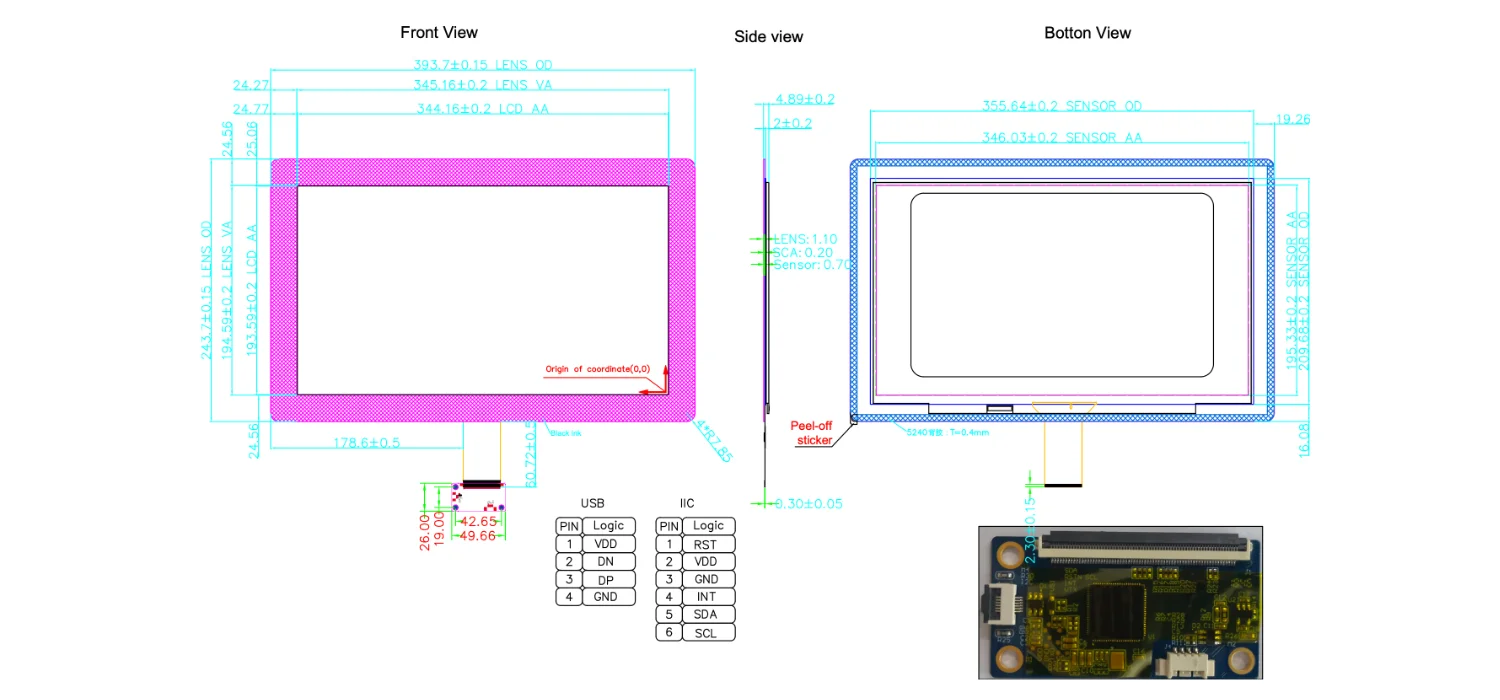

Štai kodėl tokio pat dydžio jutiklinis skydelis gali būti tiek USB, tiek IIC versijose.
Lietimo technologija gali būti panaši, tačiau sistemos integravimo būdas skiriasi.
●Paprastesnis integravimas: pramoninėse HMI sistemose USB jutiklinius skydelius lengviau integruoti, nes pagrindinė platforma jau palaiko USB.
●Puikus platformų suderinamumas: pagrindinės operacinės sistemos rinkoje palaiko USB, todėl tai yra standartinė „Windows“, „Android“ ir „Linux“ sąsaja.
●Idealiai tinka atskiroms HMI sistemoms: naudojant atskirus kompiuterius arba integruotus kompiuterius, USB užtikrina patogų ryšio ryšį.
●Pagreitintas kūrimas: ankstyvuoju projekto etapu USB leidžia greitai įvertinti jutiklinio skydelio tinkamumą naudoti, nereikia iš anksto sukurti specialių ryšio sąsajų.
●Sukurta integruotam integravimui: kai jutiklinis skydelis yra tiesiogiai integruotas į įterptąją sistemą, I²C sąsaja yra tinkamiausias pasirinkimas.
●Paprasta magistralės architektūra: I²C naudojama dviejų laidų ryšio struktūra, kuri yra labai patraukli įterptiesiems PCB su ribotais sąsajos ištekliais.
●Geresnis aparatinės įrangos valdymas: klientams, kurie savarankiškai kuria valdymo plokštes ir programinę-aparatinę įrangą, I²C sąsaja suteikia galimybę geriau valdyti jutiklinio ryšio architektūrą.
●Idealiai tinka pritaikytiems įrenginiams: I²C ypač naudingas OĮG įrenginiuose, kur jutiklinis skydelis ir pagrindinė valdymo plokštė suprojektuoti sinchroniškai.
Skirtingos sąsajos turi skirtingus privalumus, ir nė viena jutiklinė sąsaja netinka visiems pramoniniams HMI scenarijams. Galite vadovautis šiomis gairėmis:
●Pramoniniai kompiuteriai + jutikliniai skydeliai: USB paprastai yra patogesnis pasirinkimas.
●MCU + įterptieji jutikliniai skydeliai: I²C paprastai yra optimalus pasirinkimas.
●Tinkintos valdymo plokštės: I²C užtikrina gilesnę aparatinės įrangos integraciją.
● Greitas prototipų kūrimas: USB gali supaprastinti pradinį testavimą ir vertinimą.
●Masinė gamyba: ir USB, ir I²C yra perspektyvūs; galutinis sprendimas turėtų būti pagrįstas faktine aparatinės ir programinės įrangos architektūra.
Šiuo metu mūsų jutikliniai skydeliai siūlo įvairius USB/I²C talpinių jutiklinių skydelių gaminius, apimančius įvairaus dydžio ekranus, skirtus pramoniniam HMI ir įterptoms programoms.
Tai labai svarbus klausimas.
Nors ryšio sąsaja yra atsakinga už jutiklinių duomenų perdavimą, bendrą prisilietimo patirtį lemia kelių veiksnių derinys. Tai visų pirma apima: jutiklinio jutiklio dizainą, jutiklinį IC, programinę-aparatinę įrangą, jutiklio maršrutą, dangtelio stiklo storį, pirštinių prisilietimo palaikymą, EMI / ESD aplinką, optinio laminavimo procesą ir pagrindinę sistemą. Todėl pasirinkimas tarp USB ir I²C yra tik vienas žingsnis kuriant pramoninį jutiklinį skydelį ir neturi įtakos jutikliniam veikimui.
Projekto kūrimo pradžioje galite nustatyti tinkamą sąsają pagal šiuos penkis pagrindinius dalykus:
●Patikrinkite pagrindinio kompiuterio platformą: ar jutiklinis skydelis bus prijungtas prie pramoninio kompiuterio, Android pagrindinės plokštės, Linux sistemos ar MCU?
●Patikrinkite pagrindinį valdiklį: ar pagrindinėje plokštėje jau yra USB arba I²C sąsajos?
●Patikrinkite mechaninę konstrukciją: kur bus dedamas jutiklinio skydelio valdiklis? Kokio ilgio turėtų būti FPC arba juostinis kabelis? Kur bus sumontuota jungtis?
●Patikrinkite programinės įrangos aplinką: ar kūrimo komanda jau turi reikiamą tvarkyklės arba programinės įrangos palaikymą?
●Patikrinkite gamybos planą: jei gaminys ruošiasi pradėti masinę gamybą, sąsajos pasirinkimas turi būti patvirtintas prieš galutinį PCB dizainą.
Profesionalus pramoninis jutiklinis skydelis neturėtų būti pasirenkamas tik pagal ekrano dydį. Norint gauti išsamų sprendimą, reikia išsamiai apsvarstyti šiuos elementus:
Jutiklinė technologija → Jutiklis → Valdiklio IC → Sąsaja → Dangtis → FPC → Firmware → Mechaninis integravimas → Programos aplinka
Šis holistinis požiūris ypač svarbus pramoninei įrangai, medicinos prietaisams, automatizavimo sistemoms ir kitiems produktams, skirtiems ilgalaikiam veikimui.
Todėl tinkama sąsaja nebūtinai yra ta, kurios specifikacijos yra aukščiausios, o ta, kurią galima patikimai integruoti į visą kliento gaminį.
Jei kuriate pramoninius HMI, medicinos prietaisus, automatizavimo sistemas, savitarnos kioskus ar įterptuosius produktus, pateikite savo jutiklinio ekrano dydį, pagrindinio kompiuterio platformą, operacinę sistemą, mechaninius brėžinius ir sąsajos reikalavimus.
SKY-TDMjutikliniai skydeliai gali rekomenduoti tinkamiausią jutiklinio skydelio ir sąsajos konfigūraciją jūsų projektui.
Susisiekite su mumis šiandien dėl pritaikytų USB, I²C arba kombinuotų USB + I²C talpinio jutiklinio skydelio sprendimų.
