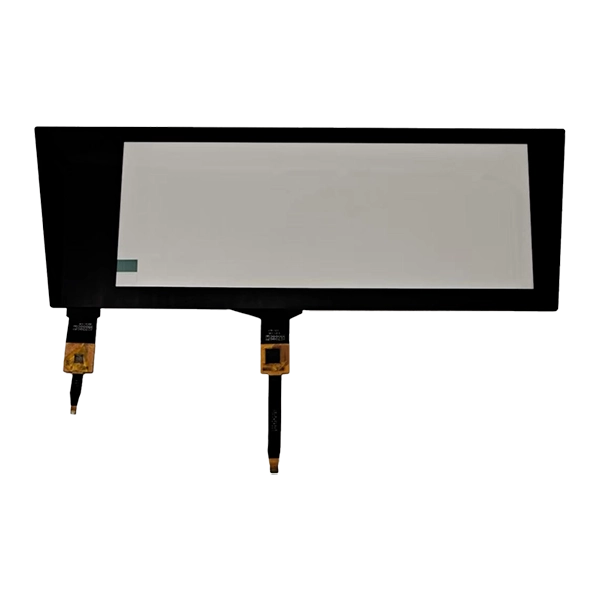

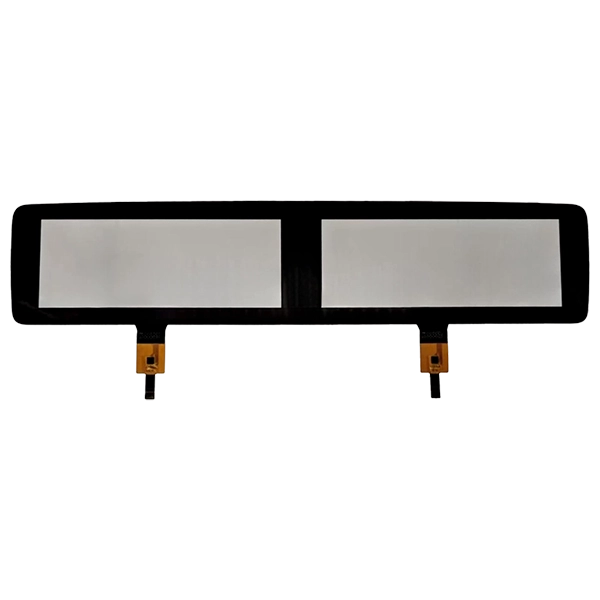

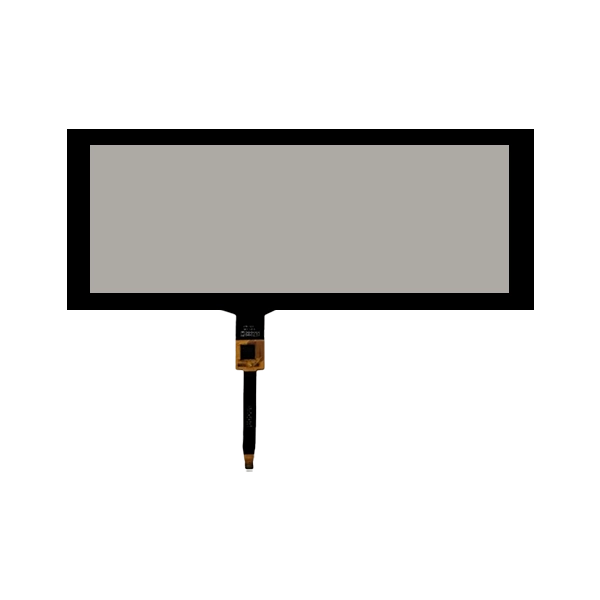

SKY-TDM12,3 colio automobilių talpinio jutiklinio ekrano skydelis IIC USBsukurtas išskirtinai masinės gamybos keleiviniams elektromobiliams, aukščiausios kokybės transporto priemonėms, komerciniams sunkvežimiams, autobusams ir visureigių mašinų kabinoms. Skirtingai nuo vartotojui skirtų automobilių jutiklinių ekranų, mūsų jutikliniai jutikliai atitinka griežtus automobilių aplinkosaugos standartus, suderindami itin jautrų kelių palietimų veikimą, puikų optinį aiškumą ir ilgalaikį vibracijos bei šiluminio ciklo patikimumą.
Ši jutiklinių skydelių serija aptarnauja pagrindinius automobilių HMI scenarijus: visas skaitmenines prietaisų grupes, pagrindinę centrinę informacinę ir pramoginę sistemą, navigacijos įrenginius, ŠVOK valdymo pultus ir integruotus EV išmaniuosius kabinos ekranus. Pagrindinė PCAP jutiklio struktūra palaiko visą optinį sujungimą, pritaikomą vandeniui atsparų sandarinimą ir pirštinių / šlapio prisilietimo aktyvavimą, kad prisitaikytų prie visų realių vairavimo sąlygų.
Siūlome visiškai pritaikomus jutiklinius sprendimus, apimančius dangtelio lęšio formavimą, paviršiaus padengimą, jutiklinio valdiklio suderinimą, FPC išdėstymą, EMC ekranavimo optimizavimą ir LCD ekrano susiejimą. SKY-TDM, remdamasis ilgamete automobilių jutiklinio inžinerijos patirtimi, teikia visasOEM ir ODM„vieno langelio“ paslauga – nuo ankstyvo koncepcijos prototipų kūrimo, patikimumo patvirtinimo iki masinės gamybos. Glaudžiai bendradarbiaujame su pasauliniais automobilių originalios įrangos gamintojais ir „Tier1“ tiekėjais, kad sukurtume stabilią, reikalavimus atitinkančią žmogaus ir mašinos sąsajos aparatinę įrangą, skirtą transporto priemonių vidaus skaitmeninimui.
1. Griežtas automobilių kokybės patikimumas
Patvirtintas ilgalaikiam darbui esant ekstremalioms vibracijoms, mechaniniams smūgiams ir dideliems temperatūrų ciklams, atitinkančius pagrindinius automobilių aplinkosaugos patvarumo reikalavimus, taikomus 8–10 metų transporto priemonių gyvavimo ciklams.
2. Didelės spartos 10 taškų kelių palietimų veikimas
10 pirštų palaikymas vienu metu su<10msitin greitas atsakas, stabilus prisilietimo tikslumas net esant transporto priemonės elektros trukdžiams.
3. Pritaikoma optinio klijavimo integracija
- Pašalina oro tarpą tarp jutiklinio jutiklio ir LCD
- Drastiškai sumažina paviršiaus atspindį ir pagerina įskaitomumą saulės šviesoje
- Sustiprina konstrukcijos atsparumą smūgiams
- Blokuoja vidinį rasojimą ir kondensaciją esant temperatūros svyravimams
4. Aukščiausios kokybės optinis našumas
≥88 % didelis šviesos pralaidumas, nuoseklus spalvų atkūrimas, itin mažas atspindėjimas ir itin platūs matymo kampai, užtikrinantys vairuotojo ir keleivio matomumą.
5. Dviejų pirštinių ir šlapio prisilietimo funkcionalumas
Pasirenkamas aparatinės įrangos programinės įrangos atnaujinimas palaiko pirštinių veikimą ir drėgmės pašalinimą, stabilią jutiklinę išvestį lietingu, drėgnu vairavimo scenarijuje.
6. Paviršiaus ilgaamžiškumas dideliam apkrovimui
6Hkietumo įbrėžimams atsparus dengiantis stiklas, pirštų atspaudų ir akinimo apsaugančios dangos yra pasirenkamos, sumažinančios kasdienę trinties žalą per transporto priemonės eksploatavimo laiką.
7. Automobilių EMC ir ESD atitiktis
Integruota pritaikoma EMC ekranavimo konstrukcija, skirta transporto priemonės maitinimo sistemos elektromagnetiniam triukšmui slopinti, visiškai suderinama su naujos energijos EV aukštos įtampos kabinos aplinka.
8. Visiškas pritaikymas iki galo
Visiškai pritaikykite kiekvieną jutiklinio skydelio modulio komponentą:
- Viršelio stiklo forma, storis ir šilkografinė dekoratyvinė spauda
- AG / AR / AF funkcinės paviršiaus dangos
- Jutiklinio valdiklio lustas (EETI / ILITEK / Goodix arba pasirinktinis IC)
- FPC maršruto parinkimas, sąsajos apibrėžimas (USB / IIC / SPI)
- Vandeniui atspari sandarinimo konstrukcija ir optinio sujungimo mazgas
- Atitinka LCD ekrano ryškumą ir matmenis
| Prekė | Standartinė specifikacija | Pritaikoma parinktis |
| Įstrižainės dydis | 12,3 colio | Galima pritaikyta kirpimo forma |
| Touch technologija | Prognozuojama talpa (PCAP) | N/A |
| Palaikomi prisilietimo taškai | Iki 10 taškų | N/A |
| Ryšio sąsaja | USB / IIC | SPI, pritaikyta speciali sąsaja |
| Touch Controller IC | EETI/ILITEK/Goodix | Pasirinktinio prekės ženklo valdiklio programinė įranga |
| Dangtis Stiklo kietumas | ≥7H | Pasirinktinis storis (1,1 mm / 1,8 mm / 2,0 mm+) |
| Šviesos pralaidumas | ≥88 % | AG/AR danga pralaidumui reguliuoti |
| Palieskite Atsako laikas | <10ms | Derinamas per valdiklį |
| Darbinės temperatūros diapazonas | -30°C ~ +85°C | Išplėstinė itin plati temp klasė |
| Optinis klijavimas | Nesujungtas jutiklinis skydelis | Pilna OCA optinio laminavimo paslauga |
| Paviršiaus funkcinės dangos | Plikas stiklas | Anti-glare (AG), Antireflection (AR), Anti-Fingerprint (AF) |

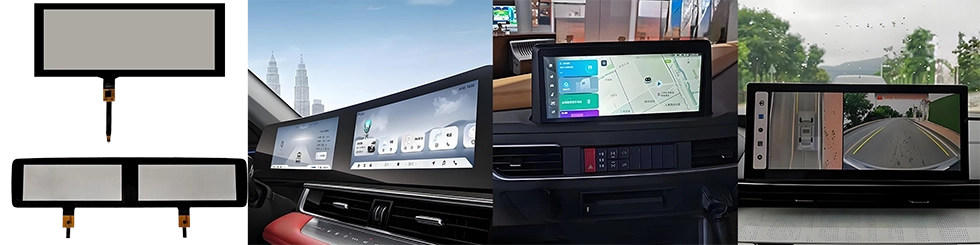

Keleivinės ir elektrinės transporto priemonės
Skaitmeninis prietaisų skydelis, „Central Stack“ informacijos ir pramogų ekranas, „EV Smart Cockpit“, jutiklinis navigacijos ekranas, ŠVOK klimato valdymo skydelis, pramoginis ekranas gale keleiviams
Automobilių pritaikymas yra sudėtingiausias naudojimo atvejis, kai gaminiai turi atlaikyti didelį karštį, stiprią vibraciją, didelę drėgmę ir kitas sudėtingas sąlygas. Mūsų gaminiams buvo atlikti išsamūs taikomieji sertifikatai. Siekdami kovoti su aukšta temperatūra, pasirenkame aukščiausios kokybės medžiagas ir pažangius sprendimus, taip pat efektyviai sumažindami nestabilumą ir galimą vibracijos sukeltą žalą.
SKY-TDM siūlo visapusišką automobilių jutiklinių modulių pritaikymą, suteikdama pasaulinius originalios įrangos gamintojus ir 1 lygio partnerius:
✓ Individualus dengiantis stiklas:Tikslus formos ir kontūro pjovimas
✓ Dekoratyvinė apdaila:Šilkografija ir individualus logotipo ėsdinimas
✓ Funkcinės dangos:AG / AR / AF kelių sluoksnių paviršiaus apdorojimas
✓ Optinis sujungimas:Visas OCA laminavimas ir jutiklinio LCD surinkimas
✓ Ekrano integravimas:Suderintas LCD tiekimas ir sklandi integracija
✓ FPC pritaikymas:Pritaikytas išdėstymas, ilgis ir jungčių apibrėžimai
✓ Firmware derinimas:Jutiklinio valdiklio optimizavimas (įjungta pirštinė ir šlapias prisilietimas)
✓ EMC ekranavimas:Individualūs elektromagnetinių trukdžių (EMI) ekranavimo išdėstymai
✓ Vandeniui atsparus dizainas:Išsamūs mechaninio sandarinimo sprendimai
✓ Plačios temperatūros aparatinė įranga:Suderinta itin plačioms temperatūros klasėms
✓ Didelio ryškumo ekranai:Optimizuotas LCD poravimas lauko transporto priemonių įrangai
Kiekvienas automobilių jutiklinio skydelio modulis prieš pristatymą yra 100% serijinis patikrinimas ir visiškas patikimumo patvirtinimas:
1. Palieskite Function Calibration & Accuracy Test
2. Optinio perdavimo ir vienodumo patikrinimas
3. Aukštos temperatūros ištvermės senėjimo testas
4. Žemos temperatūros laikymo ir veikimo testas
5. Greitas šiluminio dviračio smūgio testas
6. Nuolatinės vibracijos ir mechaninio smūgio testas
7. Ilgalaikio galios senėjimo patvarumo testas
8. Visas vandeniui atsparaus sandarinimo bandymas (priskirti modeliai)
9. Užbaigti partijos galutinę vizualinę ir funkcinę apžiūrą
1. Įrodytas automobilių 1 pakopos projekto įrašas
Atsidavusi mokslinių tyrimų ir plėtros komanda, turinti ilgametę patirtį aptarnaujant pasaulinius transporto priemonių kabinos HMI projektus, puikiai susipažinusi su automobilių dizaino patvirtinimo darbo eigomis.
2. Vertikaliai integruota vidinė gamyba
Nepriklausomos PCAP jutiklinio skydelio gamybos linijos + vidinis optinio sujungimo cechas + suderintas LCD tiekimas; vienas tiekėjas ištisiems jutiklinio ekrano moduliams, jokios trečiosios šalies koordinavimo rizikos.
3. Lankstus OEM ir ODM pritaikymas
Visi mechaniniai, optiniai, elektriniai ir funkciniai parametrai reguliuojami, kad atitiktų unikalius automobilių modelio reikalavimus.
4. Daugelį metų stabilus ilgalaikis tiekimas
Tvarkome ilgalaikes žaliavų atsargas automobilių projektams, kad išvengtume komponentų EOL trūkumo transporto priemonių gamybos ciklų metu.
5. Profesionali automobilių inžinerijos pagalba
Elektronikos, optikos ir konstrukcijų inžinieriai teikia visą techninę pagalbą prototipo, patvirtinimo ir masinės gamybos etapuose.
6. Greito prototipų kūrimo paslauga
Trumpas pritaikytų jutiklinio skydelio pavyzdžių paruošimo laikas, siekiant paspartinti klientų transporto priemonių projektų kūrimo grafikus.
7. Pasaulinis B2B automobilių klientų aptarnavimas
Speciali užsienio pardavimų ir techninio palaikymo komanda, aptarnaujanti Šiaurės Amerikos ir Europos automobilių sistemų integratorius su įvairių laiko juostų komunikacijos palaikymu.
● Standartinė 12 mėnesių pasaulinė produkto garantija
● Nuolatinis ilgalaikis techninių inžinerinių konsultacijų palaikymas
● Greita RMA gedimų analizė ir pakeitimo paslauga
● Lankstūs tarptautinės logistikos ir masinių siuntų sprendimai
● Nuotolinio inžinieriaus derinimo ir parametrų derinimo pagalba
● Įsipareigojimas tiekti automobilių modeliams daugiametį ilgalaikį komponentų tiekimą
● Užpildykite oficialius techninių duomenų lapus, bandymų ataskaitas ir patvirtinimo dokumentus
A: Taip. Ši serija sukurta išskirtinai automobilių kabinos HMI (žmogaus ir mašinos sąsajos) sistemoms. Jis sukurtas taip, kad atlaikytų platų temperatūrų diapazoną, stiprią vibraciją ir transporto priemonių elektromagnetinius trukdžius, todėl iš esmės skiriasi nuo vartotojams skirtų jutiklinių gaminių.
A: Jis skirtas skaitmeniniams prietaisų skydams, centriniams informacijos ir pramogų ekranams, transporto priemonių navigacijos ekranams, ŠVOK klimato valdymo skydams ir labai integruotoms EV išmaniosioms kabinos sistemoms. Be to, jis suderinamas su komercinėmis transporto priemonėmis (sunkvežimiais ir autobusais), taip pat su visureigių technikos terminalais.
A: Visiškai. Teikiame išsamias OEM ir ODM pritaikymo paslaugas, apimančias dangtelio stiklo estetiką, paviršiaus dangas, jutiklines funkcijas, grandinių išdėstymą, optinį sujungimą ir suderintus LCD modulius.
A: Taip. Atsižvelgdami į projekto reikalavimus, galime įjungti pirštinių prisilietimo ir anti-drėgmės šlapio prisilietimo funkcijas naudodami tinkintą jutiklinio valdiklio programinę-aparatinę įrangą.
A: Taip. Siūlome integruotas optinio sujungimo paslaugas, sklandžiai laminuojant jutiklinį jutiklį su LCD ekranu, kad būtų geriau skaitoma saulės šviesoje ir pagerintas bendras modulio konstrukcijos stiprumas.
A: Mes palaikome du tiekimo režimus: atskirus atvirus PCAP jutiklinius skydelius arba visiškai integruotus optinius jutiklinius ekranus, suporuotus su atitinkamais LCD ekranais.
A: apima standartines sąsajasUSB ir IIC. Norint sukurti individualų valdiklį, taip pat yra SPI ir specialios tinkintos sąsajos.
A: Visi įrenginiai palaiko nuolatinį veikimą esant temperatūrai nuo-30°C iki +85°C. Ekstremalioms darbo sąlygoms taip pat galime pritaikyti patobulintas antivibracines konstrukcijas, vandeniui atsparias sandarinimo konstrukcijas ir EMI (elektromagnetinių trukdžių) ekranavimo konstrukcijas.
A: Mes siūlome ilgalaikio gyvavimo ciklo tiekimo sutartis savo automobilių klientams. Sukaupę svarbiausių pagrindinių komponentų, garantuojame stabilų tiekimą per visą transporto priemonės modelio gamybos laikotarpį (paprastai 8–10 metų).
Nesvarbu, ar jums reikia standartinio paruošto12,3 colio automobilių talpinio jutiklinio ekrano skydelis IIC USBarba visiškai pritaikytas optinio ryšio jutiklinio ekrano modulis, skirtas jūsų elektromobilių ar komercinių transporto priemonių programai, SKY-TDM teikia visapusišką automobilių inžinerijos palaikymą, apimantį koncepcijos dizainą, prototipų atranką, patikimumo patvirtinimą ir masinę gamybą.
Susisiekite su mūsų automobilių specialistų komanda šiandien ir paprašykite oficialių techninių duomenų lapų, inžinerinių pavyzdžių arba pritaikytos masinės kainos jūsų Tier1 ir OEM transporto priemonių kabinos projektui.
