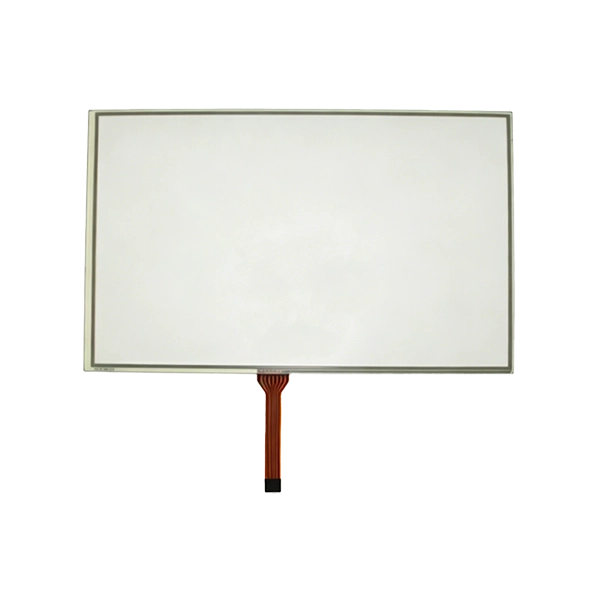

Mūsų10,1 colio 8 laidų varžinis jutiklinis skydelisyra specialiai sukurta statybinėms mašinoms, sunkiajai technikai, žemės ūkio transporto priemonėms, kasybos technikai, kranams, ekskavatoriams, ratiniams krautuvei ir kitoms pramoninėms transporto priemonėms.
Skirtingai nuo vartotojų klasės jutiklinių skydelių, sunkiosios mašinos veikia nuolatinės vibracijos, purvo, lietaus, alyvos užteršimo, dulkių ir ekstremalių temperatūros svyravimų sąlygomis. Operatoriai dažniausiai dėvi storas darbo pirštines ir reikalauja nuoseklaus, patikimo prisilietimo veikimo, nepaisant atšiaurių sąlygų.
Mūsų pramoninis 8 laidų rezistinis jutiklinis sprendimas sprendžia šiuos griežtus iššūkius pasitelkdamas sustiprintą jutiklio konstrukciją, labai patvarias žaliavas, optimizuotą EMC veikimą ir pailgintą tarnavimo laiką. Jis patikimai užtikrina tikslią įvestį vienu palietimu atšiaurioje lauko aplinkoje, kur talpiniai jutikliniai skydeliai dažnai veikia nestabiliai.
SKY-TDM teikia viso spektro pritaikymo paslaugas, įskaitant dangtelio lęšių projektavimą, optinį sujungimą, jutiklinio valdiklio kalibravimą, sąsajos pritaikymą, apsaugą nuo akinimo, vandeniui atsparų sandarinimą ir mechaninio integravimo palaikymą.
Sunkioji įranga teikia pirmenybę bekompromisiniam veikimo patikimumui, o ne į vartotoją orientuotai kelių palietimų funkcijai.
Palyginti su įprastomis 4 laidų varžinėmis ir talpinėmis jutikliniais skydeliais, 8 laidų varžinė architektūra turi pagrindinių privalumų:
• Puikus prisilietimo padėties nustatymo tikslumas
• Ilgalaikis kalibravimo stabilumas
• Natūralus pirštinių veikimo palaikymas
• Suderinamas su apnuogintais pirštais, rašikliais ir standžiais įrankiais
• Patobulintas antivibracinis veikimas
• Sumažėjusios ilgalaikės priežiūros išlaidos
• Stabilus veikimas esant dideliems EMI trukdžiams
• Pritaikomas dulkėtam ir drėgnam darbo scenarijui
Statybinės įrangos operatoriams, nešiojantiems darbo pirštines nuolatinio HMI sąveikos metu, atsparus prisilietimas išlieka pirmenybė. Jis remiasi slėgio įjungimu, o ne elektriniu laidumu, pašalinant talpinio prisilietimo apribojimus lauko sąlygomis.

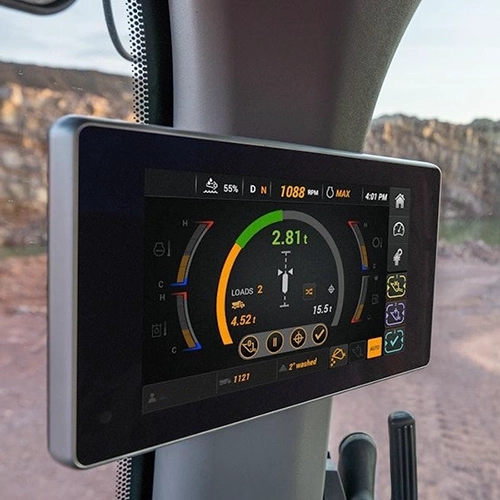

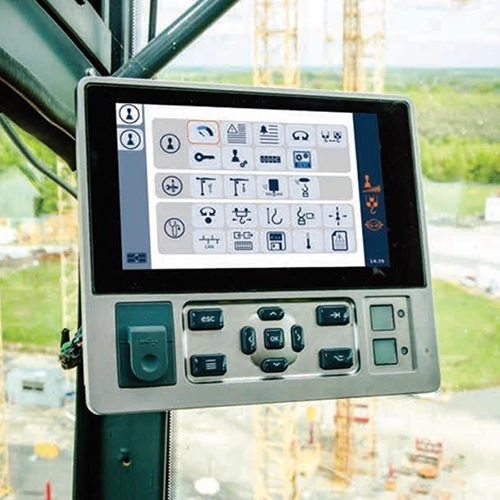

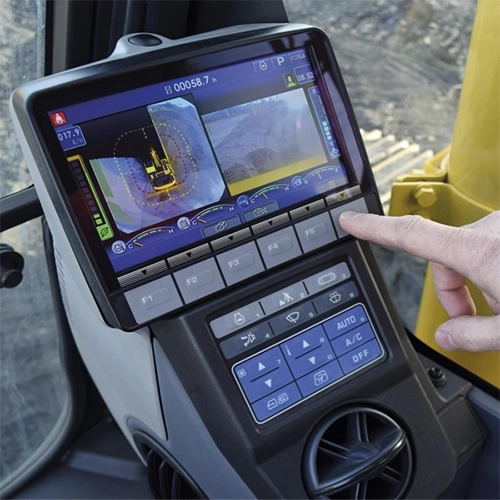

Mūsų 10,1 colio 8 laidų varžinis jutiklinis skydelis yra plačiai integruotas į: ekskavatorius ir ratinius krautuvus ir buldozerius, mobiliuosius kranus ir kelių volus, betono siurblius, kasybos įrangą ir gręžimo įrenginius, žemės ūkio mašinas ir pramoninius šakinius krautuvus ir kt.
Jutiklinis skydelis yra tik vienas visos HMI sistemos komponentas. Kad būtų užtikrintas ilgas be rūpesčių veikimas lauke, pilnas jutiklinis modulis turi būti suprojektuotas taip, kad atitiktų aplinkos sąlygas vietoje.
| Reikalavimas | Rekomenduojamos specifikacijos / Optimizuotos dizaino savybės |
|
Platus darbinės temperatūros diapazonas (Statybos mašinos dirba ištisus metus esant kintamam klimatui) |
• Darbinė temperatūra: -30°C ~ +80°C • Laikymo temperatūra: -40°C ~ +85°C • Pramoninis jutiklinis valdiklis • Žemai temperatūrai atsparūs PET substratai |
|
Išskirtinis atsparumas vibracijai ir smūgiams (Ekskavatoriai, kelių volai ir gręžimo įrenginiai sukuria nuolatinę mechaninę vibraciją) |
• Sustiprinta FPC konstrukcija • Didelio stiprumo struktūriniai klijai • Valdiklio tvirtinimo konstrukcija, apsauganti nuo atsipalaidavimo • Vibracijai atsparios jungtys • Sustiprintas lankstus uodeginis kabelis |
|
Vandeniui ir dulkėms atspari priekinė konstrukcija (Statybinė įranga dirba atvirame lauke) |
• Minimalus priekinio skydelio įvertinimas: IP65 • Pasirenkamas atnaujintas IP67 sandarinimo sprendimas • Tiksliai sukonstruotos vandeniui atsparios tarpinės • Kraštų apsauga nuo dulkių • Įmontuota vandens nuvedimo konstrukcija • UV stabilizuotos paviršiaus medžiagos |
|
Patikimas pirštinių veikimas (Lauko operatoriai dažnai mūvi įvairias pirštines) |
• Apsauginės darbo pirštinės • Odinės pirštinės • Termo žieminės pirštinės • Gumines apsaugines pirštines |
|
Prailgintas patvarumas (Statybinės technikos tarnavimo laikas paprastai viršija 10 metų) |
• Daugiau nei 35 milijonai suaktyvinimų liečiant • Kieta įbrėžimams atspari paviršiaus danga • Dėvėjimui atsparus PET sluoksnis • UV spinduliams atsparios medžiagos • Ilgaamžiai lankstūs kabeliai |
| Tvirtas EMI / EMC našumas | • EMI ekranavimo struktūra • Optimizuotas įžeminimo išdėstymas • Įmontuota filtravimo grandinė • Stabilizuota įterptoji programinė įranga • Visapusiška ESD apsauga |
|
Skaitomumas saulės šviesoje (Lauke naudojama įranga reikalauja aiškaus matomumo esant tiesioginiams saulės spinduliams) |
• Pilnas optinis sujungimas • Anti-Glare (AG) danga • Anti-reflection (AR) danga • Didelio ryškumo LCD poravimas • UV spinduliams atsparus dengiantis lęšis • Slopinti vidiniai skydelio atspindžiai |
|
Tvirta mechaninė konstrukcija (Statybinės transporto priemonės susiduria su nuolatiniais smūgiais, didelėmis dulkėmis ir alyva) |
• Tvirtas pramoninis priekinis dangtelis • Sustiprintas metalinis tvirtinimo rėmas • Sustiprintos tvirtinimo angos • Reguliuojamas tarpiklio storis • Pramoninis konstrukcinis klijavimas • Apsauginis lanksčių kabelių vedimas |
| Prekė | Specifikacija |
| Dydis | 10,1 colio |
| Touch technologija | 8 laidų varža |
| Sąsaja | USB/RS232/IIC |
| Paviršiaus kietumas | ≥3H |
| Šviesos pralaidumas | ≥80 % |
| Darbinė temperatūra | -30°C ~ +80°C |
| Įjungimo jėga | Pritaikoma |
| EMC | Pramoninis EMC optimizuotas dizainas |
| ESD apsauga | Atitinka IEC standartus |
| Palieskite Gyvenimo trukmė | ≥35 milijonai aktyvinimų |
| Dangtis stiklas | Galimas pritaikytas |
| Valdiklis | Pramoninė klasė |
| OEM / ODM | Visiškai palaikoma |
Kiekvienas statybinės technikos modelis turi unikalius tvirtinimo apribojimus. SKY-TDM siūlo išsamias tinkinimo parinktis:
- Individualūs jutiklinio jutiklio matmenys
- Užsakomas stiklo dizainas pagal užsakymą
- Šilkografinis kraštinių spausdinimas ir kliento logotipo ėsdinimas
- Vandeniui atsparios mechaninės konstrukcijos kūrimas
- Pasirinktinis FPC išdėstymas ir ilgis
- Pritaikytas jungčių pasirinkimas
- Kelių sąsajų parinktys: USB / RS232 / I²C
- Optinio klijavimo paslauga
- Apsauga nuo akinimo ir atspindžio
- Patobulintas EMI ekranavimo dizainas
- Sutirštinta didelio našumo PET plėvelė
- Plataus temperatūros valdiklio parametrų derinimas
- Dera su didelio ryškumo LCD skydeliais
- Mechaninio rėmo projektavimo techninė pagalba
Kiekvienam jutikliniam skydeliui atliekama griežta vidinė kokybės patikra:
- 100% funkcijų patikrinimas
- Lietimo tikslumas ir tiesiškumo kalibravimas
- Vandeniui atsparaus sandarinimo patikrinimas
- Aukštos / žemos temperatūros važiavimo dviračiu bandymas
- Vibracijos ir smūgio testas
- ESD atsparumo tyrimas
- EMI veikimo patvirtinimas
- Optinis išvaizdos patikrinimas
- Nuolatinis senėjimo testavimas
- Pakuotės kritimo smūgio bandymas
Įsitikinkite, kad produktai klientui atkeliauja nepriekaištingos būklės.
Kaip profesionalus pramoninių jutiklinių ekranų gamintojas, SKY-TDM siūlo lanksčias vieno langelio OEM ir ODM paslaugas, pritaikytas klientų poreikiams. Turėdami didelę projektų patirtį sunkios visureigių įrangos srityje, teikiame visapusiškas paslaugas, įskaitant LCD pasirinkimą, jutiklinio skydelio dizainą ir optinį sujungimą. Turėdami daugiau nei 10 metų gamybos patirtį pramonės sektoriuje, užtikriname stabilią tiekimo grandinę ir greitą techninę pagalbą. Be to, mūsų ISO sertifikuota kokybės valdymo sistema visiškai pašalina mūsų klientų rūpesčius po pardavimo.
A: Kadangi statybinių mašinų darbo aplinka yra ypač sudėtinga ir įvairi. Tokiomis sąlygomis varžiniai jutikliniai ekranai užtikrina didesnį stabilumą, palyginti su talpiniais ekranais, užtikrinant patikimą veikimą bet kokioje sudėtingoje aplinkoje.
A: Taip. Naudojant plačios temperatūros medžiagas ir pramoninio lygio valdiklius, jis palaiko darbą iki -30°C. Be to, pagal konkrečius projekto reikalavimus galima įgyvendinti tolesnį žemos temperatūros derinimą.
A: Visiškai. Sustiprinus lanksčią spausdintinę schemą (FPC), naudojant pramoninius struktūrinius klijus ir optimizavus valdiklio tvirtinimą, jo antivibracinės savybės sunkiosiose mašinose žymiai pagerinamos.
A: Taip. Slėgiu valdomas varžinis jutiklinis ekranas sklandžiai veikia su storomis darbo pirštinėmis, rašikliais ir kitais nelaidžiais įrankiais, todėl nereikia jokių papildomų techninės įrangos koregavimo.
A: Visiškai pritaikoma. Mes teikiame pritaikytus matmenis, tinkintas sąsajas, pagal užsakymą pagamintą dangtelį, pritaikytus kabelių išdėstymus, logotipų spausdinimą ir visapusišką mechaninio integravimo techninę pagalbą.
A: Taip. Jutiklinė sistema sukurta naudojant pramoninio lygio EMC architektūrą, kurioje integruotas elektromagnetinis ekranavimas, optimizuotas įžeminimas ir įmontuota ESD (elektrostatinės iškrovos) apsauga, užtikrinanti stabilų veikimą didelių trukdžių transporto priemonėse.
A: Puikiai tinka statybinėms mašinoms, kasybos įrangai, žemės ūkio mašinoms, miško transporto priemonėms, pramoninėms visureigių transporto priemonėms, jūrų valdymo sistemoms ir lauko automatikos įrangai.
A: Taip. Be atskirų jutiklinių skydelių, mes siūlome visapusiškas paslaugas, įskaitant LCD atitikimą, optinį sujungimą, valdiklio plokštės integravimą, individualų dangtelį ir gatavus ekrano modulius, pritaikytus specialiai pramoninėms ir statybinėms mašinoms.
Paruoštas šaltiniui, patikimas10,1 colio 8 laidų varžinis jutiklinis skydelisjūsų statybinei technikai? Atsiųskite mums savo išsamius reikalavimus, įskaitant dydį, sąsają, sandarinimo laipsnį ir temperatūros specifikacijas. SKY-TDM užtikrina lankstų pritaikymą, savalaikį mėginių ėmimą ir stabilią masinę gamybą. Susisiekite su mumis norėdami pradėti projekto diskusiją.
