Kai pramoninei įrangai reikia lanksčių vaizdo įvesties ir patikimo TFT LCD ryšio,2-HDMI į LVDS TTL sąsajos AD plokštėišSKY-TDMsuteikia praktišką valdiklio sprendimą. Sukurtas pramoniniam ekranų integravimui, jis palaiko dvigubus HDMI įėjimus, LVDS ir TTL išėjimus, konfigūruojamą programinę įrangą ir 7–32 colių LCD skydelius, padedančius OĮG kūrėjams supaprastinti aparatinės įrangos integravimą ir sumažinti kūrimo pastangas.
Ekrano valdiklis turi padaryti daugiau nei konvertuoti vaizdo signalus. Jis turi atitikti LCD sąsają, palaikyti stabilų vaizdo perdavimą, palaikyti reikiamą skydelio laiką ir išlikti patikimas per visą įrangos gyvavimo ciklą. The2-HDMI į LVDS TTL sąsajos AD plokštėsukurta atsižvelgiant į šiuos praktinius reikalavimus. Priimdamas du HDMI vaizdo šaltinius ir suteikdamas LVDS arba RGB TTL išvesties sąsajas, tai suteikia įrangos dizaineriams daugiau lankstumo renkantis pramonines TFT LCD plokštes. Jo konfigūruojama programinė įranga taip pat gali būti pritaikyta pagal skiriamąją gebą, laiką, sąsajos apibrėžimus, foninio apšvietimo valdymą, OSD nustatymus ir kitus projekto reikalavimus. Dėl to plokštė tinka pramoninei automatikai, medicinos įrangai, savitarnos kioskams, skaitmeniniams ženklams, transporto įrangai ir įterptoms ekranų sistemoms.
Turinys
- Kas yra 2-HDMI į LVDS TTL sąsajos AD plokštė?
- Kodėl pramoniniuose ekranuose svarbūs dvigubi HDMI įėjimai?
- Kaip LVDS ir TTL išėjimai pagerina LCD suderinamumą?
- Į kokias pagrindines savybes reikia atsižvelgti?
- Kur galima naudoti šį ekrano valdiklį?
- Kaip tai supaprastina OEM ekrano integravimą?
- Valdiklio valdybos techninė apžvalga
- Dažnai užduodami klausimai
- Gaukite individualų pramoninio ekrano sprendimą
Kas yra 2-HDMI į LVDS TTL sąsajos AD plokštė?
Ekrano AD plokštė, paprastai vadinama LCD valdiklio plokšte, veikia kaip vaizdo šaltinio ir LCD skydelio jungtis. Pramoninėje įrangoje vaizdo šaltinis gali teikti HDMI signalą, o pasirinktam TFT LCD skydeliui gali prireikti LVDS arba TTL sąsajos. Valdiklis verčia ir apdoroja gaunamą vaizdo signalą, kad jį būtų galima perduoti į atitinkamą LCD sąsają.

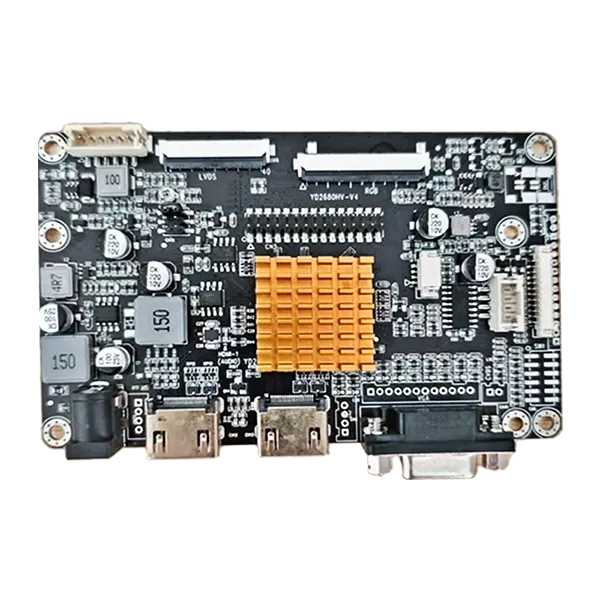

The2-HDMI į LVDS TTL sąsajos AD plokštėsukurtas specialiai tokio tipo integracijai. Jis palaiko dvi HDMI vaizdo įvestis ir gali teikti LVDS arba RGB TTL išvestį suderinamoms pramoninėms TFT LCD plokštėms. Pagal gaminio specifikacijas jį galima sukonfigūruoti pramoniniams TFT ekranams nuo maždaug 7 iki 32 colių, atsižvelgiant į konkrečius skydelio reikalavimus.
OĮG projektams šis metodas gali sumažinti poreikį perdaryti visą ekrano elektroniką keičiant skydų modelius ar įrangos konfigūracijas. Vietoj to inžinieriai gali pasirinkti tinkamą valdiklio konfigūraciją ir patikrinti LCD skiriamąją gebą, laiką, sąsajos apibrėžimą ir galios reikalavimus.
Kodėl pramoniniuose ekranuose svarbūs dvigubi HDMI įėjimai?
Pramoninės sistemos vis dažniau naudoja kelis vaizdo šaltinius. Pavyzdžiui, mašinai gali tekti rodyti informaciją iš kompiuterio, o taip pat gauti signalą iš pramoninės kameros, tikrinimo sistemos, įterptojo kompiuterio ar antrinio apdorojimo bloko.
Valdiklis su dviem HDMI įvestimis leidžia patogiai prijungti du skaitmeninio vaizdo šaltinius ir perjungti juos. Tai gali padaryti sistemos architektūrą lankstesnę, nereikalaujant papildomo išorinio perjungimo įrenginio kiekvienoje programoje.
- Keli vaizdo įrašų šaltiniai:Dvi HDMI įvestys užtikrina didesnį sistemos lankstumą.
- Sistemos integravimas:Vaizdo šaltinio perjungimas gali būti įtrauktas į ekrano architektūrą.
- Įrangos atnaujinimas:Esamos sistemos gali būti pritaikytos prie naujų HDMI pagrindu sukurtų vaizdo šaltinių.
- Dizaino lankstumas:Inžinieriai gali sukurti rodymo sistemas pagal skirtingas šaltinio konfigūracijas.
Ši funkcija ypač naudinga pramoninėms HMI sistemoms, valdymo terminalams, tikrinimo įrangai, kioskams ir kitiems gaminiams, kur svarbus ekrano šaltinio lankstumas.
Kaip LVDS ir TTL išėjimai pagerina LCD suderinamumą?
Ne visi LCD skydeliai naudoja tą pačią elektrinę sąsają. Dvi dažniausiai sutinkamos sąsajos pramoninėse TFT programose yra LVDS ir TTL/RGB. Pasirinkus netinkamą valdiklio sąsają, gali atsirasti nesuderinamumas, atsirasti nestabilių vaizdų arba atsirasti papildomas aparatinės įrangos pertvarkymas.
LVDS ir TTL išvesties palaikymas suteikia sistemos dizaineriams daugiau galimybių renkantis suderinamus LCD skydelius. Valdiklio LVDS jungtyse yra skirtos diferencialinių signalų poros, o jo TTL sąsaja teikia RGB duomenų ir sinchronizavimo signalus suderinamoms plokštėms.
| Sąsaja | Tipinė funkcija | Integracijos vertė |
|---|---|---|
| LVDS | Didelės spartos diferencialinis LCD duomenų perdavimas | Tinka daugeliui pramoninių TFT LCD ekranų |
| TTL / RGB | Lygiagretūs RGB rodymo duomenys ir laiko signalai | Palaiko suderinamas TTL sąsajos TFT plokštes |
| HDMI | Skaitmeninio vaizdo šaltinio įvestis | Patogus prijungimas prie modernios vaizdo įrangos |
Prieš gamybą inžinieriai visada turėtų patvirtinti tikslų LCD modelį, skiriamąją gebą, laiko parametrus, įtampos reikalavimus, jungties konfigūraciją ir kaiščių atvaizdavimą. Sąsajos suderinamumas priklauso nuo visos skydelio specifikacijos, o ne nuo vien sąsajos pavadinimo.
Į kokias pagrindines savybes reikia atsižvelgti?
Norint pasirinkti pramoninį LCD valdiklį, reikia daugiau nei patikrinti, ar įvesties ir išvesties jungtys fiziškai sutampa. Elektros specifikacijos, programinės aparatinės įrangos konfigūracija, skydelio laikas, foninio apšvietimo reikalavimai ir ilgalaikiai tiekimo aspektai gali turėti įtakos projekto patikimumui.
Dvi HDMI vaizdo įvestys
Dvi HDMI įvestys leidžia įrangos dizaineriams prijungti kelis skaitmeninio vaizdo šaltinius ir pasirinkti tinkamą šaltinį pagal sistemos reikalavimus.
LVDS ir TTL išvesties palaikymas
Abiejų išvesties tipų palaikymas išplečia suderinamų TFT LCD plokščių asortimentą ir gali sumažinti techninės įrangos pertvarkymą, kai OĮG projekte naudojamos skirtingos ekrano konfigūracijos.
Lanksti programinės įrangos konfigūracija
Programinė įranga gali būti pritaikyta pagal LCD skiriamąją gebą, laiko parametrus, sąsajos apibrėžimus, OSD reikalavimus, paleisties logotipus ir kitus konkrečios programos nustatymus. Tai ypač naudinga OEM ir ODM įrangai, kur standartinės valdiklio konfigūracijos gali nepakakti.
Į pramonę orientuotas dizainas
Plokštė skirta nuolatiniam pramoniniam naudojimui, atsižvelgiant į projektavimo aspektus, skirtus stabiliam signalo apdorojimui, trukdžių mažinimui, komponentų prieinamumui ir ilgalaikiam veikimui.
Kompaktiška integracija
Speciali valdiklio plokštė gali supaprastinti įterptosios įrangos vidinę ekrano architektūrą, padėdamas inžinieriams valdyti LCD jungtis, valdyti foninį apšvietimą, konvertuoti signalą ir susijusias ekrano funkcijas apibrėžtoje aparatinės įrangos platformoje.
Kur galima naudoti šį ekrano valdiklį?
Kadangi valdiklis suderina HDMI įvesties lankstumą su LVDS ir TTL LCD išvesties parinktimis, jis gali būti naudojamas įvairiems įterptiesiems ir pramoniniams ekranams.
| Taikymas | Kodėl valdiklis yra naudingas |
|---|---|
| Pramoninė automatika | Sujungia skaitmeninius vaizdo šaltinius su pramoninėmis TFT ekrano plokštėmis |
| Medicinos įranga | Palaiko pritaikytas ekrano konfigūracijas specializuotai įrangai |
| Savitarnos kioskai | Suteikia lanksčią vaizdo įvestį ir integruotą LCD integraciją |
| Skaitmeniniai ženklai | Įgalina HDMI pagrindu pagrįstus turinio šaltinius, kad būtų galima valdyti suderinamus LCD skydelius |
| Transporto įranga | Palaiko įterptąsias rodymo sistemas, kurioms reikalingas stabilus veikimas |
| Įterptosios sistemos | Siūlomos konfigūruojamos sąsajos konkrečioms programoms skirtų ekranų dizainams |
Tinkama konfigūracija priklauso nuo įrangos veikimo aplinkos, LCD modelio, vaizdo šaltinio, skiriamosios gebos, mechaninės erdvės ir maitinimo architektūros. Dėl šios priežasties inžinerinė patikra turėtų būti atlikta prieš masinę gamybą.
Kaip tai supaprastina OEM ekrano integravimą?
Ekrano integravimas gali tapti sudėtingas, kai OĮG projektui reikalingas LCD skydelis, jutiklinis ekranas, valdiklis, laidai, programinė įranga, foninis apšvietimas ir mechaninė struktūra. Valdiklio plokštė, kurią galima konfigūruoti aplink tikslinį skystųjų kristalų ekraną, gali sumažinti kai kuriuos iš šių integravimo iššūkių.
SKY-TDM teikia ekrano inžinerines paslaugas, apimančias LCD pasirinkimą, valdiklio konfigūraciją, jutiklinio ekrano pritaikymą, optinį sujungimą, dengiamąjį stiklą, sąsajos kabelius ir susijusius ekrano integravimo reikalavimus. Jos kokybės valdymo sistemos apima ISO 9001, ISO 13485 ir IATF 16949 sertifikatus, o valdiklių plokštės prieš išsiuntimą atlieka funkcinius testus pagal įmonės gaminio informaciją.
OĮG ir ODM klientams inžinerinis palaikymas gali apimti:
- LCD raiška ir laiko konfigūracija
- LVDS kaiščio atvaizdavimas ir TTL laiko reguliavimas
- Firmware optimizavimas
- Foninio apšvietimo ir ryškumo valdymas
- OSD kalbos konfigūracija
- Paleidimo logotipo pritaikymas
- Kabelio kaiščio ir jungties konfigūracija
- Mechaninio montavimo reikalavimai
- LCD ir jutiklinio skydelio suderinimas
Šis integruotas požiūris gali būti ypač naudingas projektams, kuriuose ekrano suderinamumas ir ilgalaikis komponentų prieinamumas yra svarbūs projektavimo aspektai.
Valdiklio valdybos techninė apžvalga
Šioje lentelėje apibendrinamos svarbios šio valdiklio sprendimo charakteristikos ir paaiškinama jų praktinė svarba kuriant ekrano sistemą.
| Specifikacija / funkcija | Galima konfigūracija | Inžinerijos nauda |
|---|---|---|
| Vaizdo įrašų įėjimai | 2 × HDMI | Palaiko kelis skaitmeninio vaizdo šaltinius |
| LCD išėjimai | LVDS ir TTL / RGB | Išplečia suderinamus LCD pasirinkimus |
| LCD dydžių diapazonas | Maždaug 7–32 colių | Tinka įvairiems pramoniniams ekranų formatams |
| Firmware | Konfigūruojama | Palaiko konkrečiam projektui būdingus rodymo parametrus |
| LVDS jungtis | JST 2×15 kaištis | Užtikrina diferencinio ekrano signalo jungtis |
| LVDS FFC | 40 kontaktų, 0,5 mm | Palaiko suderinamas LCD skydelio jungtis |
| TTL T-CON | 50 kontaktų FFC | Suteikia RGB ir laiko signalo jungtis |
| Foninio apšvietimo sąsaja | PH2.0 6 kontaktų | Palaiko suderinamą foninio apšvietimo galią ir valdymą |
Tikruosius kaiščių apibrėžimus ir elektrinę konfigūraciją visada reikia patikrinti pagal tikslinį LCD duomenų lapą. Pavyzdžiui, LVDS sąsaja naudoja diferencines TX signalų poras, o TTL sąsaja apima RGB duomenis, DE, VS, HS, DCLK ir susijusius valdymo signalus. Norint sėkmingai integruoti, būtinas teisingas kaiščio atvaizdavimas.
Dažnai užduodami klausimai
1. Kokius LCD skydelius galima prijungti prie šio valdiklio?
Valdiklis gali būti sukonfigūruotas įvairiems pramoniniams TFT LCD skydams, naudojant suderinamas LVDS arba TTL sąsajas. Atsižvelgiant į konkretų modelį ir elektros reikalavimus, gali būti palaikomos apytiksliai 7–32 colių plokštės. Pateikus LCD modelio numerį, inžinierių komanda gali patikrinti suderinamumą.
2. Ar programinė įranga gali būti pritaikyta OĮG projektui?
Taip. Programinės įrangos tinkinimas gali apimti LCD skiriamąją gebą, laiko parametrus, sąsajos apibrėžimus, OSD nustatymus, paleisties logotipus ir kitus su projektu susijusius reikalavimus.
3. Ar plokštė palaiko ir LVDS, ir TTL LCD skydelius?
Taip. Valdiklis sukurtas teikti LVDS ir RGB TTL išvesties parinktis, leidžiančias palaikyti įvairias suderinamas pramonines TFT LCD konfigūracijas.
4. Ar galima vienu metu prijungti du HDMI šaltinius?
Plokštėje yra dvi HDMI įvesties sąsajos, leidžiančios į ekrano sistemą įtraukti du suderinamus skaitmeninio vaizdo šaltinius, pasirenkant šaltinį pagal sukonfigūruotą programą.
5. Ar šis valdiklis tinka nuolatiniam pramoniniam naudojimui?
Produktas skirtas pramoniniam naudojimui ir nuolatiniam veikimui, pabrėžiant stabilų signalų apdorojimą, trukdžių valdymą, pramoninius komponentus ir ilgalaikį tiekimą.
6. Ar SKY-TDM gali pateikti visą ekrano komplektą?
Taip. SKY-TDM gali palaikyti platesnius ekrano integravimo reikalavimus, įskaitant pramoninius LCD skydelius, talpinius arba varžinius jutiklinius ekranus, valdiklių plokštes, sąsajos kabelius, optinį sujungimą, dangtelį ir susijusias OEM/ODM inžinerines paslaugas.
Gaukite individualų pramoninio ekrano sprendimą
Tinkamo LCD valdiklio pasirinkimas yra svarbus žingsnis kuriant stabilią pramoninio ekrano sistemą. Su dviem HDMI įvestimis, LVDS ir TTL išvesties suderinamumu, konfigūruojama programine įranga ir inžineriniu LCD suderinimo bei integravimo palaikymu šis valdiklis gali padėti OĮG kūrėjams sukurti ekrano sistemas pagal jų specifinius techninius reikalavimus. Jei vertinate naują pramoninį HMI, medicinos prietaisą, kioską, transportavimo ekraną ar įterptosios įrangos projektą, sužinokite daugiau apie 2-HDMI į LVDS TTL sąsajos AD plokštę irsusisiekite su mumissu LCD modeliu, raiška, sąsajos tipu, kiekiu ir projekto reikalavimais. SKY-TDM gali padėti patikrinti suderinamumą ir sukurti praktišką ekrano sprendimą jūsų programai.
