Šiuolaikiniams CNC apdirbimo centrams reikia daugiau nei standartinio ekrano. Operatoriai priklauso nuo reaguojančių žmogaus ir mašinos sąsajų (HMI), kad galėtų stebėti apdirbimo būseną, redaguoti programas, peržiūrėti įrankių kelius ir efektyviai valdyti gamybą. SKY-TDM15,6 colio atviro rėmelio jutiklinis ekranasbuvo sukurtas specialiai reiklioms pramonės automatizavimo aplinkoms, užtikrinantis išskirtinį patvarumą, vaizdo kokybę ir ilgalaikį veikimo stabilumą.
Įrengtas a15,6 colio Full HD (1920 × 1080) pramoninis LCD skydelis, monitorius pateikia ryškų apdirbimo parametrų vizualizavimą, CAD/CAM grafiką, įrankių kompensavimo lenteles, aliarmo informaciją ir gamybos prietaisų skydelius. 16:9 plataus ekrano formatas leidžia operatoriams vienu metu rodyti kelis sąsajos langus, taip pagerinant darbo eigos efektyvumą.
Skirtingai nuo komercinių ekranų, monitorius sukurtas nuolatiniam pramoniniam darbui. Tvirta atviro rėmo mechaninė konstrukcija lengvai integruojama į CNC valdymo spintas, valdymo pultus ir pramonines konsoles, išlaikant puikų šilumos išsklaidymo ir mechaninio stabilumo.
Siekdama užtikrinti patikimą CNC staklių veikimą, SKY-TDM optimizavo monitorių, kad būtų galima išspręsti įprastas pramonės problemas:
- Pramoninio lygio LCD, skirtas nuolatiniam darbui 24 valandas per parą, 7 dienas per savaitę.
- Didelės raiškos Full HD ekranas, užtikrinantis aiškią apdirbimo grafiką ir HMI vizualizaciją.
- Stabilus projektuojamas talpinis prisilietimas su pasirenkama pirštinių prisilietimo atrama.
- Sustiprinta vidinė konstrukcija, kad pagerintų atsparumą vibracijai.
- Optinio sujungimo technologija sumažina atspindžius ir pagerina matomumą.
- Plokščias priekio dizainas supaprastina kasdienį valymą ir priežiūrą.
- Galimos didelio ryškumo parinktys reiklioms gamyklos aplinkoms.
- Plati darbo temperatūra, tinkama pramoninėms dirbtuvėms.
- Žemas EMI dizainas stabiliam ryšiui su pramoninėmis valdymo sistemomis.
- Lankstus pritaikymas OEM mašinų gamintojams.

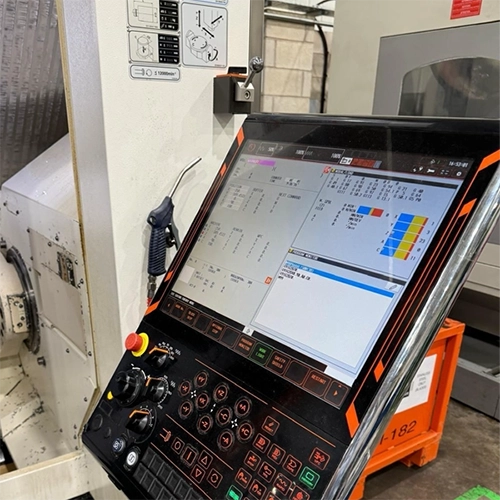

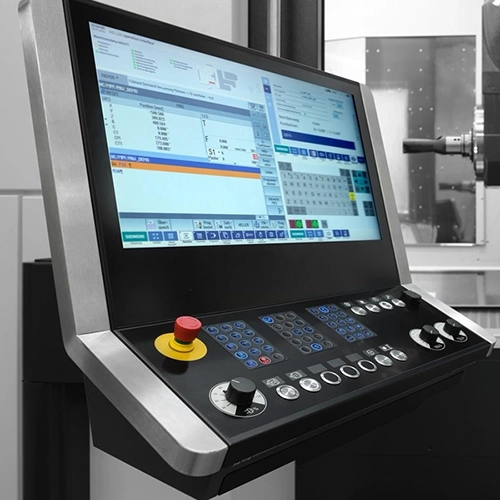

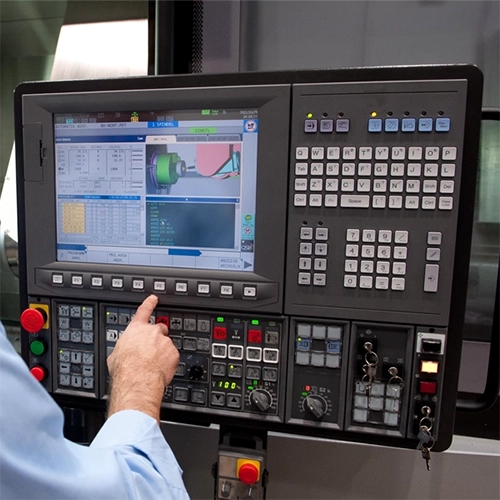

Šis 15,6 colio atvirojo rėmelio jutiklinis ekranas yra plačiai naudojamas aukščiausios klasės CNC apdirbimo centruose, CNC tekinimo staklėse, frezavimo staklėse, šlifavimo staklėse, lazerinėse pjovimo staklėse, EDM įrangoje, pramoninėse HMI plokštėse, išmaniosiose gamyklos valdymo sistemose, gamybos linijų operatorių pultuose ir įvairioje pramoninės automatikos įrangoje.
Aukštos klasės CNC įrangai SKY-TDM daugiausia dėmesio skiria tikrų iššūkių, su kuriais susiduria mašinų gamintojai, sprendimu. Esame visiškai pasirengę spręsti visus toliau nurodytus iššūkius.
Pjovimo metu staklės sukuria nuolatinę vibraciją. Siekiant pagerinti patikimumą, sutvirtinama vidinė konstrukcija, patikimai pritvirtinamos jungtys, parenkami pramoninio lygio elektroniniai komponentai, užtikrinantys stabilų veikimą esant ilgalaikei vibracijai.
Gamyklose dažnai būna aušinimo skysčio rūko, tepalinės alyvos, metalo dulkių ir ore esančių dalelių. Priekinis liečiamasis paviršius yra plokščio pramoninio dizaino, kurį lengva valyti, o optinio sujungimo technologija sumažina vidinių dulkių kaupimąsi, sumažina atspindžius ir pagerina ekrano įskaitomumą esant ryškiam gamykliniam apšvietimui.
Operatoriai, dirbdami su staklėmis, dažnai mūvi darbo pirštines. Mūsų projektuojamas talpinis jutiklinis sprendimas palaiko pirštinių valdymą (pritaikomas), leidžiantį tiksliai įvesti liečiamą įvestį nenutraukiant gamybos.
Pramoninėje aplinkoje taip pat reikia ilgų darbo valandų. Ekrane naudojami pramoniniai skystųjų kristalų skydeliai su ilgaamžiais LED foniniais apšvietimais, kad būtų užtikrintas stabilus ryškumas ir spalvų nuoseklumas per nepertraukiamos gamybos metus.
Įrangos gamintojams, aptarnaujantiems pasaulines rinkas, SKY-TDM siūlo visas OEM/ODM tinkinimo paslaugas, įskaitant didelio ryškumo ekranus, apsaugą nuo akinimo (AG), antirefleksijos (AR), pirštų atspaudų (AF) paviršiaus apdorojimą, optinį klijavimą, pritaikytus priekinius rėmelius, logotipų spausdinimą, sąsajos modifikacijas, programinės įrangos optimizavimą ir visišką ekrano integravimą.
Nesvarbu, ar naudojamas vertikaliuose apdirbimo centruose, horizontaliuose apdirbimo centruose, CNC tekinimo staklėse, šlifavimo staklėse, lazerinio pjovimo įrangoje ar išmaniosiose gamybos sistemose, SKY-TDM 15,6 colio atviro rėmelio jutiklinis ekranas užtikrina patikimumą ir našumą, kurio tikimasi iš šiuolaikinių pramoninių HMI sprendimų.
| Prekė | Specifikacija |
| Dydis | 15,6 colio |
| Rezoliucija | 1920 x 1080 / 1366 x 768 |
| Ekrano tipas | Pramoninis LCD |
| Touch technologija | PCAP |
| Palieskite sąsają | USB |
| Vaizdo įrašo įvestis | HDMI/VGA arba pritaikytos sąsajos |
| Maitinimo šaltinis | DC 12V |
| Pasirenkamos funkcijos | Optinis klijavimas, AG/AR/AF stiklas, didelis ryškumas, pirštinių prisilietimas |
| Tinkinimas | Korpusas, kabelis, programinė įranga, logotipas, sąsaja |
Remdamiesi dešimtmečiais sukaupta pramonės patirtimi, esame labai atsidavę pramoniniams jutiklinio ekrano sprendimams, todėl esame patikimi CNC staklių gamintojų partneriai visame pasaulyje.
✅ Pramonės specializacija
Mes specializuojamės atviro rėmo jutikliniuose monitoriuose, skirtuose pramoninei automatizacijai, paremti gilia patirtimi CNC dirbtuvių aplinkoje, atsparumu vibracijai, EMC standartams ir ilgalaikio nepertraukiamo veikimo reikalavimams. Mūsų inžinierių komanda puikiai supranta realaus pasaulio iššūkius, su kuriais susiduria mašinų gamintojai.
✅ Profesionalus pritaikymo palaikymas
Nuo mechaninių kontūrų modifikacijų, dangtelio stiklo padengimo ir spausdinimo šilko iki jutiklinių parametrų derinimo ir sąsajos koregavimų – teikiame OEM/ODM paslaugas iki galo. Mes galime pritaikyti savo sprendimus, kad jie puikiai atitiktų jūsų spintelių struktūras ir valdymo sistemas.
✅ Proaktyvi techninė pagalba
Mūsų inžinieriai teikia visapusišką pagalbą per visą projekto gyvavimo ciklą, įskaitant schemų konsultacijas, pavyzdžių patikrinimą, dizaino optimizavimą ir techninę pagalbą po pardavimo.
✅ Visuotinis atitikties palaikymas
Galime sukurti produktus, atitinkančius CE, RoHS, REACH ir kitus regioninius sertifikavimo reikalavimus, padedančius sklandžiai plėstis į užsienio rinkas.
Kokybės stabilumas yra pagrindinis pramoninio HMI, naudojamo CNC įrangoje, prioritetas. Kiekvienas padalinys laikosi griežtos kokybės kontrolės darbo eigos:
🔹Komponentų patikrinimas:Parenkami tik pramoninio lygio LCD skydeliai, jutikliniai IC ir elektroniniai komponentai, pašalinant vartotojams skirtas dalis.
🔹Nuolatinis senėjimo testas:Visiems baigtiems monitoriams taikomas ilgalaikis įdegimo bandymas, siekiant nustatyti ankstyvus gedimus.
🔹Aplinkosaugos patvirtinimas:Pasirenkamas aukštos ir žemos temperatūros ciklas, vibracijos bandymas ir atsparumo dulkėms patikimumo bandymas pritaikytoms pramoninėms versijoms.
🔹Griežtas funkcinis patikrinimas:Lietimo tikslumo kalibravimas, ekrano vienodumo patikrinimas, sąsajos ryšio bandymas ir išvaizdos patikrinimas prieš pakuojant.
🔹Atsekami gamybos įrašai:Kiekviena partija saugo visus testavimo archyvus, kad būtų galima stebėti kokybę.
🔹Nuolatinis ilgalaikis tiekimas:Stabilus komponentų tiekimas garantuoja ilgesnį gaminio gyvavimo ciklą ir sutaupo originalių gamintojų pakartotinio perprojektavimo išlaidas.
A: Taip. Mes palaikome visapusišką jutiklinių skydelių, tvarkyklių plokščių, korpusų ir kitų komponentų pritaikymą pagal jūsų konkrečius reikalavimus.
A: Taip. Mūsų vidinė konstrukcija ir montavimo išdėstymas yra sustiprinti, kad atlaikytų pasikartojančias vibracijas, atsirandančias pjovimo operacijų metu.
A: Įtraukiami standartiniai prievadaiHDMI, VGA, USB jutiklinis, garsas ir 12 V nuolatinė srovėmaitinimo įvestis. Papildomos sąsajos gali būti sukurtos pagal individualius užsakymus.
A: Taip. Siūlomi keli ryškumo lygiai, įskaitant pramoninius didelio ryškumo modelius, sukurtus aplinkai su stipriu aplinkos apšvietimu.
A: Visiškai. Mes tiekiame chemiškai sustiprintą stiklą su pasirenkamomis AG (anti-glare), AR (antirefleksinėmis) ir AF (anti-fingerprint) dangomis. Taip pat palaikomas pasirinktinių dydžių, formų ir logotipų spausdinimas.
A: Mūsų pramoninių ekranų serija palaiko ilgą gaminio gyvavimo ciklą, padedant įrangos originalios įrangos gamintojams išvengti papildomų išlaidų ir atsargų rizikos, susijusios su dažnu perdarymu.
Kuriate naują CNC mašiną, pramoninį HMI ar automatikos valdymo sistemą?
SKY-TDM teikia išsamius OEM ir ODM sprendimus15,6 colio atviro rėmelio jutiklinis ekranas, aptarnaujantis pramoninės įrangos gamintojus visame pasaulyje.
Norėdami padėti mums rekomenduoti geriausią jūsų poreikius atitinkantį sprendimą, pateikite šią informaciją:
- Ekrano dydis ir skiriamoji geba
- Touch technologija (PCAP arba varžinė)
- Sąsajos reikalavimai (HDMI, VGA, DP, C tipas)
- Ryškumo reikalavimas
- Montavimo būdas ir montavimo matmenys
- Darbinės temperatūros diapazonas
- Numatoma metinė paklausa
- Taikymas (CNC mašina, HMI, automatika, pjovimas lazeriu ir kt.)
- Projekto tvarkaraštis
Mūsų inžinierių komanda pateiks technines rekomendacijas, mechaninius brėžinius, pritaikymo pasiūlymus, pavyzdžius ir konkurencingas kainas, kad paspartintų jūsų įrangos kūrimą.
