Kaip HDMI ir DP, VGA ir C tipo į LVDS EDP sąsajos AD plokštė gali supaprastinti pramoninio ekrano integravimą

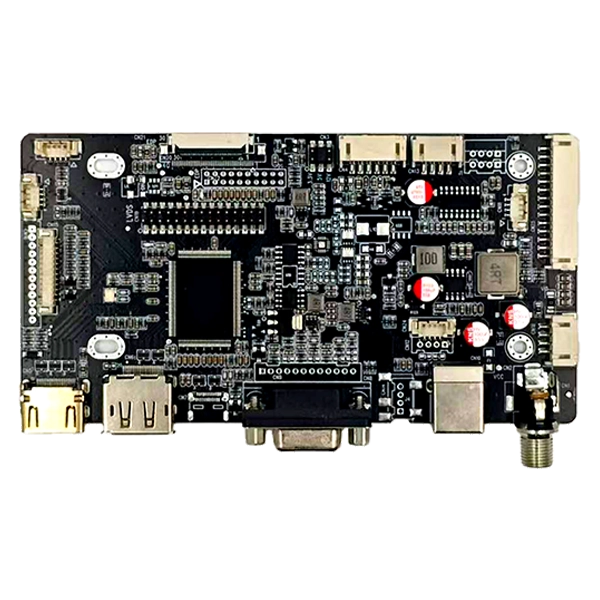

SKY-TDMvystoHDMI ir DP bei VGA ir C tipo Į LVDS EDP sąsajos AD plokštępadėti originalios įrangos gamintojams, sistemų integratoriams ir pramoninės įrangos gamintojams sujungti kelis vaizdo šaltinius su LVDS arba eDP LCD skydeliais per vieną lankstų ekrano valdiklį. Sujungus HDMI, DisplayPort, VGA ir USB Type-C įvestis su keliomis LCD išvesties konfigūracijomis, plokštė gali sumažinti aparatinės įrangos sudėtingumą ir palaikyti sudėtingas įterptųjų ekranų programas.

Šiuolaikinės pramoninės ekranų sistemos dažnai turi veikti su skirtingais pagrindiniais kompiuteriais, grafinėmis sąsajomis ir LCD skydeliais. Naudojant atskirą valdiklį kiekvienai sąsajai, gali padidėti inžinerinis darbas, atsargų reikalavimai ir integravimo laikas. Kelių sąsajų skystųjų kristalų tvarkyklės plokštė suteikia praktiškesnį požiūrį, kai vienoje pramoninio lygio PCB sujungiami keli vaizdo įvesties ir ekrano išėjimai.

HDMI, DP, VGA ir C tipo sąsajos konfigūracija palaiko daugybę pagrindinių platformų, o dėl LVDS ir eDP išvesties valdiklis tinka skirtingoms TFT LCD architektūroms. Plokštė palaiko konfigūruojamą skydelio įtampą, foninio apšvietimo išvestį, pramoninę darbinę temperatūrą ir OEM / ODM inžinerines paslaugas, todėl ji tinka pramoniniams HMI, CNC įrangai, medicinos prietaisams, kioskams, mašininio matymo sistemoms ir įterptiesiems ekranams.

Turinys

Kodėl pramoniniams ekranams reikia kelių vaizdo sąsajų?

Kaip valdiklio plokštė jungia skirtingas ekrano sąsajas?

Kokios yra pagrindinės sąsajos AD plokštės savybės?

Kokios yra pagrindinės techninės specifikacijos?

Kur galima naudoti šį ekrano valdiklį?

Kaip OEM ir ODM palaikymas pagerina ekrano integravimą?

Kaip inžinieriai turėtų pasirinkti tinkamą ekrano valdiklį?

Dažnai užduodami klausimai

Final Takeaway

Kodėl pramoniniams ekranams reikia kelių vaizdo sąsajų?

Pramoniniai ekranų projektai retai laikosi vienos techninės įrangos architektūros. Viename įrenginyje gali būti naudojamas pramoninis kompiuteris su „DisplayPort“, kitas – HDMI, o senesnė įranga vis tiek gali naudoti VGA. Ekrano pusėje LCD modulis gali naudoti LVDS arba eDP, atsižvelgiant į jo generaciją, skiriamąją gebą, dydį ir dizainą.

Tai sukuria bendrą inžinerinį iššūkį: vaizdo šaltinis ir LCD skydelis nebūtinai naudoja tą patį sąsajos standartą. Be lankstaus valdiklio, inžinieriams gali prireikti skirtingų konvertavimo plokščių skirtingiems projektams.

Kelių įvesčių ekrano valdiklis gali supaprastinti šią architektūrą, palaikydamas:

• HDMI vaizdo šaltiniai įprastoms skaitmeninėms prieglobos sistemoms.
• DisplayPort moderniems pramoniniams kompiuteriams ir įterptoms platformoms.
• VGA seniems kompiuteriams ir įrangos atnaujinimams.
• C tipo USB su DP Alt režimu suderinamoms kompaktiškoms kompiuterių platformoms.
• LVDS išėjimai suderinamiems pramoniniams TFT LCD skydams.
• eDP išėjimai naujesnėms didelio našumo LCD architektūroms.

OĮG projektams šis lankstumas gali padėti sumažinti poreikį perdaryti ekrano elektroniką, kai pasikeičia pagrindinio kompiuterio platforma.

Kaip valdiklio plokštė jungia skirtingas ekrano sąsajas?

Pagrindinis LCD tvarkyklės arba AD plokštės vaidmuo yra gauti vaizdo informaciją iš pagrindinio įrenginio, apdoroti signalą ir pateikti tinkamą ekrano signalą į pasirinktą LCD skydelį. Pagrindinio kompiuterio sąsaja ir skydelio sąsaja neturi būti identiškos.

Šioje konfigūracijoje HDMI, DP, VGA ir Type-C veikia kaip vaizdo įvesties parinktys. Valdiklis apdoroja šiuos signalus ir pateikia LVDS arba eDP išvestį pagal prijungtos plokštės architektūrą.

Plokštė palaiko dviejų kanalų 8 bitų LVDS ir keletą eDP konfigūracijų, įskaitant 20 kontaktų, 30 kontaktų ir 40 kontaktų FPC parinktis. Dėl to skydų suderinamumas yra svarbi sistemos integravimo dalis. Prieš gamindami inžinieriai turėtų patikrinti LCD modelį, skiriamąją gebą, sąsajos tipą, kaiščio apibrėžimą, skydelio įtampą, foninio apšvietimo reikalavimus ir programinės įrangos konfigūraciją.

Pavyzdžiui, sistemos integratorius, atnaujinantis senesnį VGA pagrįstą pramoninį įrenginį, gali išlaikyti esamą LCD architektūrą, naudodamas valdiklį, kuris priima VGA įvestį. Ir atvirkščiai, nauja įterptoji sistema gali naudoti HDMI, DP arba suderinamą C tipo įvestį, kai naudoja eDP skydelį.

Kokios yra pagrindinės sąsajos AD plokštės savybės?

1. Kelios vaizdo įvesties parinktys

Plokštėje yra HDMI, DisplayPort, VGA ir USB tipo C vaizdo įvestis. Ši kelių sąsajų architektūra suteikia įrangos kūrėjams daugiau laisvės renkantis pramoninius kompiuterius, įterptąsias plokštes ir pagrindinius įrenginius.

2. LVDS ir eDP ekrano suderinamumas

Palaikantis LVDS ir eDP, valdiklis tinka įvairių kartų TFT LCD technologijai. Galimos konfigūracijos apima dviejų kanalų 8 bitų LVDS, taip pat 20 kontaktų, 30 kontaktų ir 40 kontaktų eDP sąsajas.

3. Lanksti maitinimo konfigūracija

Valdiklis palaiko 3,3 V, 5 V ir 12 V skydelio įtampos parinktis. Foninio apšvietimo išvesties parinktys apima 5 V, 12 V ir 24 V. Šis lankstumas yra naudingas integruojant LCD modulius su skirtingais elektros reikalavimais.

4. Pramonės veiklos pajėgumai

Nurodytas darbinės temperatūros diapazonas yra nuo -20°C iki 80°C. Šis dizainas taip pat apima pramoninio lygio komponentus, mažos galios konstrukciją ir patobulintą ESD apsaugą reiklioje įrangos aplinkoje.

5. Vaizdo apdorojimo ir išplėtimo funkcijos

Gaminio informacijoje nurodoma integruota DDR atmintis, FRC apdorojimas ir vaizdo pasukimas 180°. Šios funkcijos gali būti naudingos įterptiniuose ekranuose, kur vaizdo orientaciją ir ekrano apdorojimą reikia pritaikyti prie fizinio įrengimo.

Kokios yra pagrindinės techninės specifikacijos?

Šioje lentelėje apibendrinamos pagrindinės šio kelių sąsajų ekrano valdiklio specifikacijos:

Kadangi skystųjų kristalų ekranų kaiščių apibrėžimai gali būti skirtingi, net jei jie naudoja tą patį bendrąjį sąsajos standartą, inžinieriai turėtų laikyti specifikacijas kaip suderinamumo patikrinimo pradžios tašką, o ne manyti, kad kiekvienas skydelis yra tiesiogiai keičiamas.

Kur galima naudoti šį ekrano valdiklį?

Dėl kelių vaizdo įėjimų ir LVDS/eDP išėjimų šio tipo valdiklis tinkamas įvairioms pramoninėms ir įterptųjų ekranų programoms.

Pramoniniai HMI terminalai

Žmogaus ir mašinos sąsajos dažnai turi veikti nuolat, kai pramoniniai kompiuteriai jungiami prie TFT LCD ekranų. Lanksčios vaizdo įvesties parinktys supaprastina aparatinės įrangos platformos pasirinkimą ir įrangos atnaujinimą.

CNC mašinų sąsajos

CNC sistemose gali būti naudojama skirtingų kartų kompiuterinė įranga. Kelių sąsajų valdiklis gali padėti sujungti senus ar modernius vaizdo šaltinius su tinkamais LCD skydeliais.

Medicinos įrangos ekranai

Medicininės diagnostikos ir laboratorinei įrangai gali prireikti stabilaus ekrano veikimo ir kruopščiai suderintų LCD konfigūracijų. Todėl integruojant gali būti svarbūs skydelių suderinamumo bandymai ir pritaikyti ekrano parametrai.

Mašininio matymo sistemos

Mašininio matymo įranga paprastai sujungia pramoninius kompiuterius, kameras, apdorojimo blokus ir operatoriaus ekranus. Lanksčios vaizdo sąsajos leidžia ekrano posistemiui pritaikyti skirtingas pagrindinio kompiuterio konfigūracijas.

Atviro rėmo monitoriai ir kioskai

Savitarnos terminaluose, kioskuose ir atvirojo kadro monitoriuose gali būti naudojami skirtingi LCD dydžiai ir pagrindinės platformos. Konfigūruojamas valdiklis gali padėti gamintojams standartizuoti dalį savo ekrano architektūros gaminio variantuose.

Kaip OEM ir ODM palaikymas pagerina ekrano integravimą?

LCD tvarkyklės plokštės pasirinkimas priklauso ne tik nuo jungties tipo. Sėkmingas integravimas priklauso nuo valdiklio suderinimo su tiksliu LCD skydeliu ir sistemos architektūra.

OĮG ir ODM projektų techninė pagalba gali apimti:

• LCD skydelio suderinamumo patikrinimas.
• Firmware optimizavimas ir koregavimas.
• EDID modifikacija.
• Foninio apšvietimo parametrų derinimas.
• Individualus LVDS ir eDP kabelio dizainas.
• PCB logotipo spausdinimas pritaikytai įrangai.
• Skydelio įtampos ir foninio apšvietimo reikalavimų atitikimas.

Šios paslaugos gali būti ypač vertingos, kai klientui reikia pritaikyto ekrano komplekto, o ne bendros valdiklio plokštės. Vietoj to, kad skystųjų kristalų ekranas, tvarkyklės plokštė, kabelis ir apšvietimas būtų laikomi atskirais komponentais, visa ekrano sistema gali būti įvertinta kaip integruotas sprendimas.

Norėdami pritaikyti projektą, pirkėjai prieš techninį įvertinimą turėtų paruošti LCD modelio numerį, reikalingą vaizdo įvestį, įvesties galią, foninio apšvietimo reikalavimus, numatomą metinį kiekį ir bet kokius programinės įrangos arba OEM reikalavimus.

Kaip inžinieriai turėtų pasirinkti tinkamą ekrano valdiklį?

Prieš įsigydami valdiklio plokštę, inžinieriai turėtų patikrinti kelis techninius parametrus, o ne pasirinkti plokštę tik pagal išorinės jungties išvaizdą.

1. Patvirtinkite LCD sąsają.Nustatykite, ar skydelyje naudojamas LVDS ar eDP, ir nustatykite tikslią jungties ir kaiščio konfigūraciją.
2. Patikrinkite skydelio įtampą.Patikrinkite, ar skystųjų kristalų ekranui reikia 3,3 V, 5 V ar 12 V.
3. Patikrinkite foninį apšvietimą.Patvirtinkite reikiamą foninio apšvietimo įtampą, įjungimo signalą ir PWM reikalavimus.
4. Patikrinkite vaizdo šaltinį.Nustatykite, ar pagrindinis kompiuteris naudoja HDMI, DP, VGA arba suderinamą C tipo DP Alt režimą.
5. Patvirtinkite skiriamąją gebą ir laiką.Valdiklio programinė įranga turi būti suderinama su tikslinio skydelio rodymo parametrais.
6. Įvertinkite veiklos aplinką.Pramoninei įrangai reikia atsižvelgti į temperatūros, ESD, galios stabilumo ir nuolatinio veikimo reikalavimus.
7. Aptarkite pritaikymo reikalavimus.OĮG gamybai prieš masinę gamybą reikia patvirtinti kabelio konfigūraciją, programinę-aparatinę įrangą, PCB žymėjimą ir skydelio atitikimą.

Šis kontrolinis sąrašas padeda sumažinti suderinamumo problemas bandant prototipus ir diegiant gamybą.

Dažnai užduodami klausimai

1 klausimas: ar plokštė palaiko ir LVDS, ir eDP LCD skydelius?

Taip. Valdiklis sukurtas palaikyti ir LVDS, ir eDP TFT LCD skydelius. Galimos konfigūracijos apima dviejų kanalų 8 bitų LVDS ir eDP parinktis su 20 kontaktų, 30 kontaktų ir 40 kontaktų FPC sąsajomis.

2 klausimas: kurios vaizdo įvestys palaikomos?

Plokštė palaiko HDMI, DisplayPort, VGA ir USB Type-C vaizdo įvestį. C tipo vaizdo įrašų veikimas priklauso nuo pagrindinio įrenginio, palaikančio atitinkamą „DisplayPort Alt Mode“ funkciją.

3 klausimas: kokios skydo įtampos yra?

Nurodytos skydelio įtampos parinktys yra 3,3 V, 5 V ir 12 V. Atitinkamas nustatymas turi būti parinktas pagal tikslinio LCD skydelio specifikaciją.

4 klausimas: ar valdiklį galima pritaikyti OEM projektui?

Taip. Tinkinimo palaikymas gali apimti LCD suderinamumo patikrinimą, programinės įrangos optimizavimą, EDID modifikavimą, foninio apšvietimo parametrų derinimą, pritaikytus LVDS / eDP kabelius ir PCB logotipo spausdinimą.

5 klausimas: kokia informacija turėtų būti pateikta prieš pateikiant citatos užklausą?

Rekomenduojama pateikti LCD skydelio modelį, pageidaujamą vaizdo įvestį, įvesties įtampą, foninio apšvietimo reikalavimus, numatomą metinį kiekį ir visus OĮG arba programinės įrangos tinkinimo reikalavimus. Ši informacija leidžia inžinierių komandai tiksliau įvertinti suderinamumą.

Final Takeaway

Lankstus kelių sąsajų ekrano valdiklis gali supaprastinti ryšį tarp modernių ir senų vaizdo šaltinių ir skirtingų kartų pramoninių TFT LCD plokščių. Su HDMI, DisplayPort, VGA ir C tipo įvesčiais kartu su LVDS ir eDP išvestimis, sprendimas gali palaikyti daugybę pramoninių HMI, CNC, medicinos, kioskų, transporto ir įterptųjų ekranų programų. Konfigūruojamas skydelio maitinimas, foninio apšvietimo parinktys, pramoninės temperatūros diapazonas ir OEM / ODM inžinerinės paslaugos toliau palaiko pritaikytus ekrano projektus.

Jei kuriate pramoninį ekraną, atnaujinate esamą LCD sistemą arba ieškote patikimo valdiklio sprendimo OEM gamybai, pateikite savo LCD modelio ir sąsajos reikalavimus SKY-TDM.Susisiekite su mumissu skydelio specifikacijomis, taikomosios programos reikalavimais ir numatomu kiekiu, kad aptartumėte suderinamumą, tinkinimo parinktis ir tinkamą ekrano valdiklio sprendimą jūsų projektui.
