Tai 2,1 colio apvalus jutiklinis ekranas, specialiai sukurtas išmaniesiems buitiniams prietaisams ir kompaktiškiems valdymo skydams. SKY-TDM gali pritaikyti jutiklinį ekraną pagal tikrąją jūsų įrangos struktūrą ir žmogaus ir mašinos sąveikos (HMI) reikalavimus.
Šio 2,1 colio apvalaus jutiklinio ekrano sprendimo raiška yra 480 x 480, o apytikslis dydis – 56,18 x 59,71 x 2,26 milimetro. Jis yra kompaktiškos struktūros. Jis naudoja ST7701 tvarkyklės IC ir palaiko RGB sąsają (kurią galima pritaikyti kaip MIPI sąsają).
Siūlome pritaikytus ekrano sprendimus, atitinkančius jūsų pagrindinius poreikius, ir padedame sklandžiai integruoti ekrano komponentus į bendrą pramoninį jūsų įrangos dizainą.
Apvalūs ekranai vis dažniau pakeičia tradicinius kvadratinius ekranus išmaniuosiuose buitiniuose prietaisuose.
Besiūlis pramoninis dizainas: Apvalūs ekranai pašalina vizualinį konfliktą tarp stačiakampio ekrano ir lenktų cilindrinių formų, paplitusių kavos aparatuose, oro valytuvuose ir išmaniuosiuose garsiakalbiuose. Ekranas integruojasi į gaminio siluetą, o ne jį sulaužo.
Rankenėlės keitimas: daugelis prietaisų vis dar naudoja fizines sukamąsias rankenėles temperatūrai, greičiui ar režimui pasirinkti. Apvalus jutiklinis ekranas gali atkartoti rankenėlės funkciją skaitmeniniu būdu su dinamiškomis piktogramomis, reguliuojamu jautrumu ir be mechaninio nusidėvėjimo, o suteikia daugiau informacijos nei atspausdintas ciferblatas.
Geresnis kompaktiškos erdvės išnaudojimas: mažuose valdymo skydeliuose apvalus išdėstymas leidžia išvengti švaistomų stačiakampių ekranų kampų. 480 × 480 kvadratinių pikselių masyvas natūraliai susiejamas su apvalia žiūrėjimo zona, visiškai išnaudojant turimą rodymo sritį.
Stipresnis vizualinis fokusavimas: Apvalios sąsajos atkreipia vartotojo akį į valdymo skydelio centrą, kuris idealiai tinka pagrindinėms funkcijoms, tokioms kaip paleidimas/sustabdymas, temperatūros reguliavimas arba režimo pasirinkimas išmaniuosiuose kavos aparatuose ir virtuvės prietaisuose.
Nuosekli estetika visose gaminių linijose: Prietaisų prekės ženklai gali standartizuoti apvalius ekrano modulius keliuose gaminiuose: kavos aparatuose, oro valytuvuose, skalbimo mašinose, sukuriant vieningą dizaino kalbą, tuo pačiu supaprastinant pirkimą ir inventorių.
Lietimo ir ekrano integravimas: kartu su optiniu sujungimu ir PCAP jutikliniu apvaliu ekranu tampa sandarus, lengvai valomas priekinis skydelis, labai svarbus virtuvės prietaisams, kurie yra veikiami drėgmės, riebalų ir kasdien valomi.
Išmaniesiems buitiniams prietaisams, palyginti su tradicinėmis oro tarpų konstrukcijomis, optinis klijavimas suteikia labiau integruotą ekrano efektą, išryškinantį aukščiausios kokybės gaminio pojūtį.
Sklandžiai sujungiant jutiklinį skydelį prie ekrano, šis sprendimas efektyviai sumažina matomus šviesos atspindžius, atsirandančius dėl oro tarpo, ir apsaugo nuo drėgmės patekimo esant skirtingam drėgmės lygiui. Sukuria daug švaresnį priekinį paviršių, todėl ypač idealiai tinka namų gaminiams, kuriems keliami griežti estetiniai reikalavimai.
Šią technologiją galima plačiai pritaikyti įvairiuose prietaisuose, tokiuose kaip išmanieji kavos aparatai, oro valytuvai, virtuvės prietaisai, skalbimo mašinų valdymo skydeliai ir išmaniosios orkaitės.
Itin kompaktiškas, vos 56,18 × 59,71 × 2,26 mm mechaninis plotas, 2,1 colio apskrito jutiklinio ekrano sprendimas puikiai tinka naudoti su griežtais vidinės erdvės apribojimais. Jo 480 x 480 skiriamoji geba užtikrina kvadratinę vartotojo sąsają, kuri sklandžiai integruojama į kompaktiškų valdymo pultų komplektą.
Mes galime aptarti pritaikytus sprendimus su savo klientais pagal šią darbo eigą:
Ekrano dydis → Jutiklinis skydelis → Dangtis → Laminavimas → Sąsajos konfigūracija → Mechaninė struktūra
Skirtingiems projektams gali prireikti skirtingų ekrano matmenų, kraštinių santykio, tvirtinimo konstrukcijų arba lietimui pritaikytų sprendimų, pritaikytų konkretiems naudojimo atvejams. Todėl labai rekomenduojame pritaikytą kūrimą integruoti į ankstyvą produkto projektavimo etapą. Nuodugniai bendraudami dėl jūsų konkrečių poreikių, galime pasiūlyti puikius pritaikytus sprendimus.
Šis 2,1 colio apskrito jutiklinio ekrano sprendimo mazgas palaiko I2C jutiklinę sąsają, todėl jutiklinę funkciją galima sklandžiai integruoti su kliento pagrindine valdymo sistema.
Kalbant apie ekrano našumą, ekrano ryškumas yra 300 cd/m² ir kontrasto santykis 800:1. Jis siūlo plačius iki 80° žiūrėjimo kampus visomis kryptimis ir siūlo RGB ir MIPI ekrano sąsajas.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | RESET | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | RESET | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-ATSTATYMAS | TP-VCC | GND |
Šios išskirtinės savybės sudaro praktinį pagrindą interaktyvioms kompaktiškų buitinių prietaisų sąsajoms, visiškai atitinkančioms vartotojų žmogaus ir mašinos sąveikos (HMI) poreikius.
Kiekvienas kliento įrenginys turi unikalią ekrano sąsają ir išskirtinį pramoninį dizainą. Siekdami aptarnauti įvairią klientų bazę, teikiame visapusiškas OEM ir ODM pritaikymo paslaugas. Galime aptarti pritaikytus sprendimus, pagrįstus jūsų specifiniais reikalavimais, pavyzdžiui, pritaikytus jutiklinius skydelius, individualų dengiamąjį stiklą, įvairias sąsajos parinktis, pritaikytus FPC kabelius, logotipo šilkografiją ir pritaikytus ryškumą bei optinius parametrus.

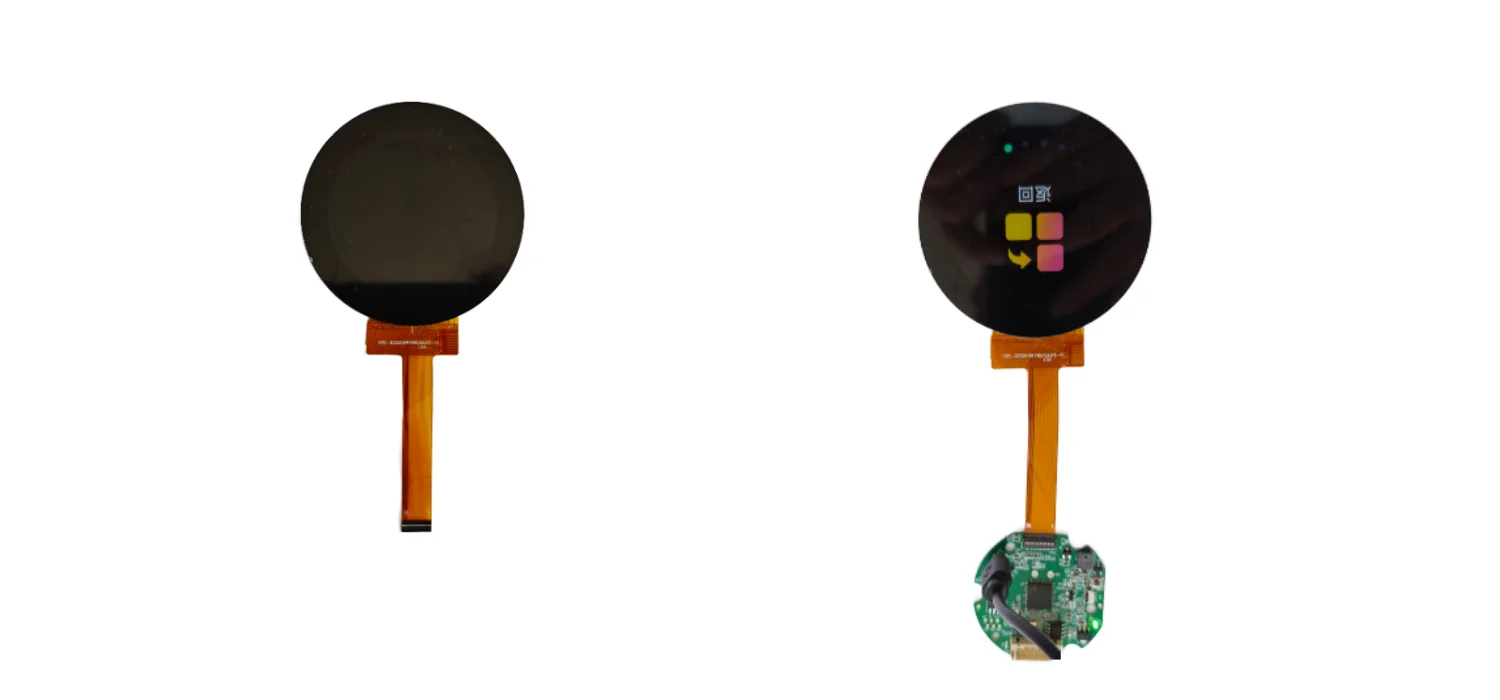

Be standartinio 2,1 colio apskrito jutiklinio ekrano sprendimo, taip pat siūlome integruotas ekrano tvarkyklės plokštės tinkinimo paslaugas, įskaitant tokias parinktis kaip nuosekliojo prievado plokštės.
1. Reikalavimo patvirtinimas: bendrinkite savo ekrano dydį, skiriamąją gebą, jutiklinę funkciją ir diegimo vietą.
2. Sprendimo dizainas: siūlome jutiklinį skydelį, dengiamąjį stiklą ir sąsajos konfigūraciją.
3. Pavyzdžio kūrimas: prototipo surinkimas mechaniniam ir elektriniam patvirtinimui.
4. Dizaino patikrinimas: bendra tinkamumo, prisilietimo veikimo ir optinio efekto peržiūra.
5.Masinė gamyba: stabilus partijos tiekimas su visapusišku patikrinimu prieš išsiuntimą.
Rekomenduojame anksti įsitraukti: galime pritaikyti ekrano komplektą prie jūsų pramoninio dizaino, o ne priversti jūsų dizainą naudoti standartinį modulį.

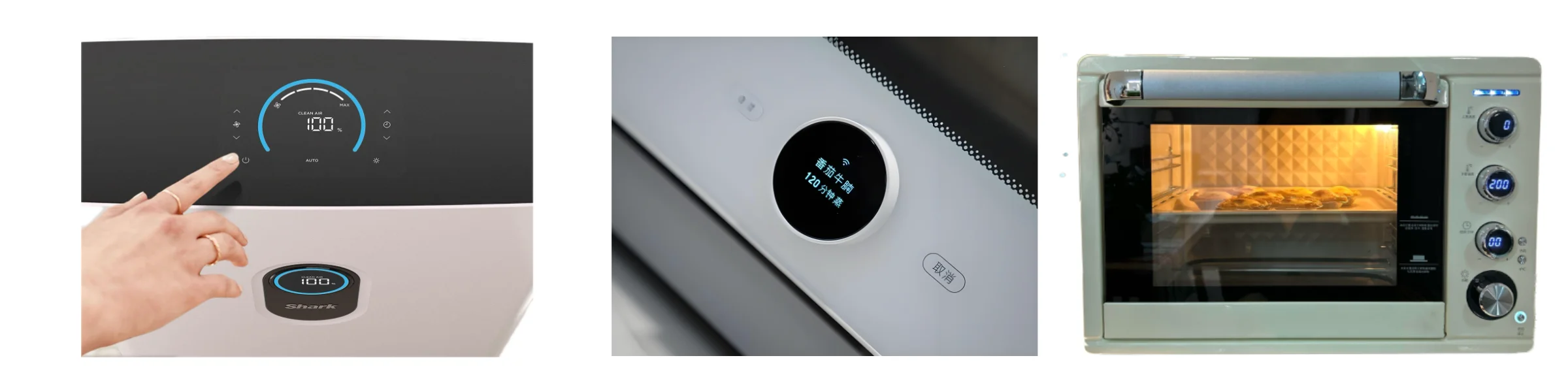

Mūsų ekrano sprendimai yra plačiai pritaikomi įvairiems išmaniųjų namų ir prietaisų gaminiams, įskaitant:
Išmanieji kavos aparatai: jutikliniai valdikliai suteikia modernią ir interaktyvią vartotojo sąsają.
Oro valytuvai: kompaktiški jutikliniai ekranai leidžia greitai reguliuoti įvairias funkcijas.
Išmanieji virtuvės prietaisai: tokiems produktams kaip ryžių viryklės, orkaitės ir gartraukiai siūlome jutiklinius ekranus su pasukamos rankenėlės funkcija.
Skalbimo mašinos ir džiovyklės: Ekranai leidžia greitai pasirinkti skalbimo ir džiovinimo programas, tuo pačiu intuityviai matydami veikimo būseną.
Visoms aukščiau paminėtoms prietaisų kategorijoms galime patenkinti konkrečius jūsų specifikacijų reikalavimus.

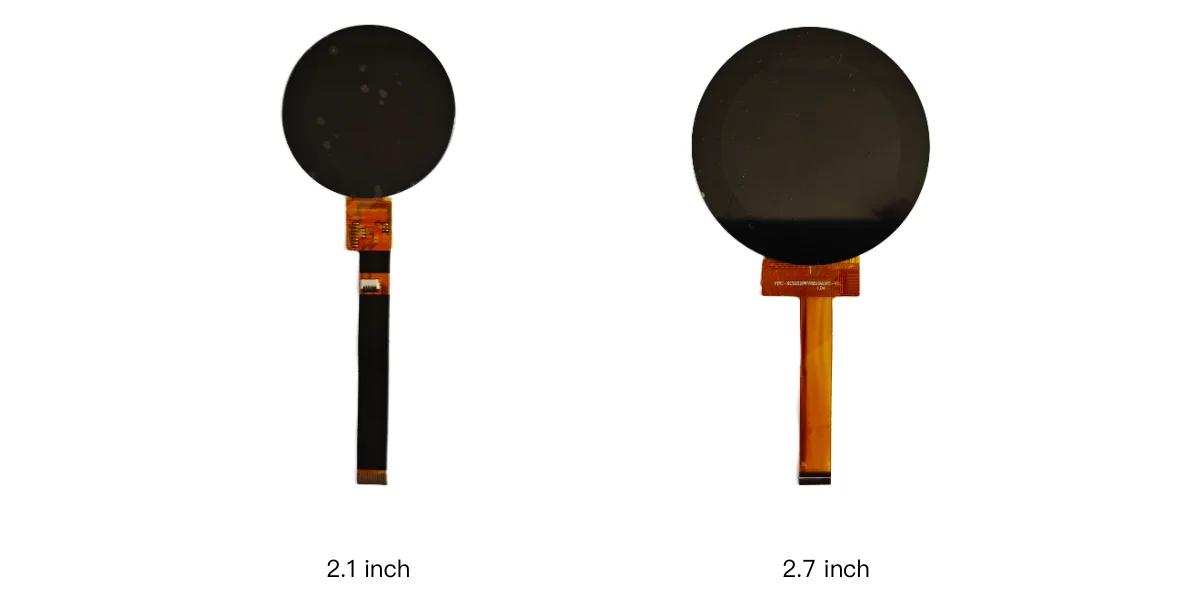

Ne, mes siūlome daugiau galimybių. Be 2,1 colio rinkinio, taip pat siūlome 1,6 colio, 2,7 colio, 5 colių ir kitus dydžius. Konkretus pasirinkimas priklauso nuo jūsų gaminio reikalavimų.
Taip. Jutiklinės plokštės gali būti visiškai pritaikytos jūsų poreikiams, įskaitant išorinę formą, specialią dangtelio stiklo paviršiaus apdorojimą, FPC kabelio dizainą ir kt.
Taip. LCD modulį arba jutiklinį skydelį galime tiekti atskirai. Taip pat palaikome sprendimą, kai laminuojamas tik dengiantis stiklas, be jutiklinio skydelio.
Taip. Šio tipo kompaktiškas jutiklinis ekranas tinkamas tokioms programoms kaip išmanieji kavos aparatai, oro valytuvai, virtuvės prietaisai ir kiti išmanieji valdymo terminalai, atsižvelgiant į galutinius taikymo reikalavimus.
Taip. Klientai gali aptarti su mumis pritaikytus reikalavimus, įskaitant ekrano dydį, jutiklinį skydelį, dangtelio stiklą, visą laminavimą, sąsajos tipą ir mechaninį integravimą.
Idealiu atveju nurodykite reikiamą ekrano dydį, skiriamąją gebą, lietimo funkciją, dengiamojo stiklo matmenis, įrengimo vietą, sąsajos reikalavimus, veikimo aplinką ir numatomą kiekį. Be to, gaminio brėžinių arba 3D korpuso failų pateikimas būtų labai naudingas mūsų mechaniniam vertinimui.
Jei kuriate naują buitinę techniką, mielai įsitrauktume jau pačioje projektavimo etapo pradžioje ir visapusiškai įvertintume jūsų bendrus gaminio reikalavimus.
SKY-TDM gali glaudžiai bendradarbiauti su mūsų klientais, kad įvertintų konkrečius poreikius, įskaitant ekrano dydį, jutiklinį sprendimą, dengiamąjį stiklą ir pasirinktines tvarkyklių plokštes. Šis bendradarbiavimo metodas padeda sukurti nepriekaištingą gatavą produktą, išvengiant būtinybės pažeisti bendrą dizainą, kad būtų pritaikyta netinkama standartinė struktūra.
Nedvejodami susisiekite su mumis bet kuriuo metu ir aptarsime būsimus projektus.
